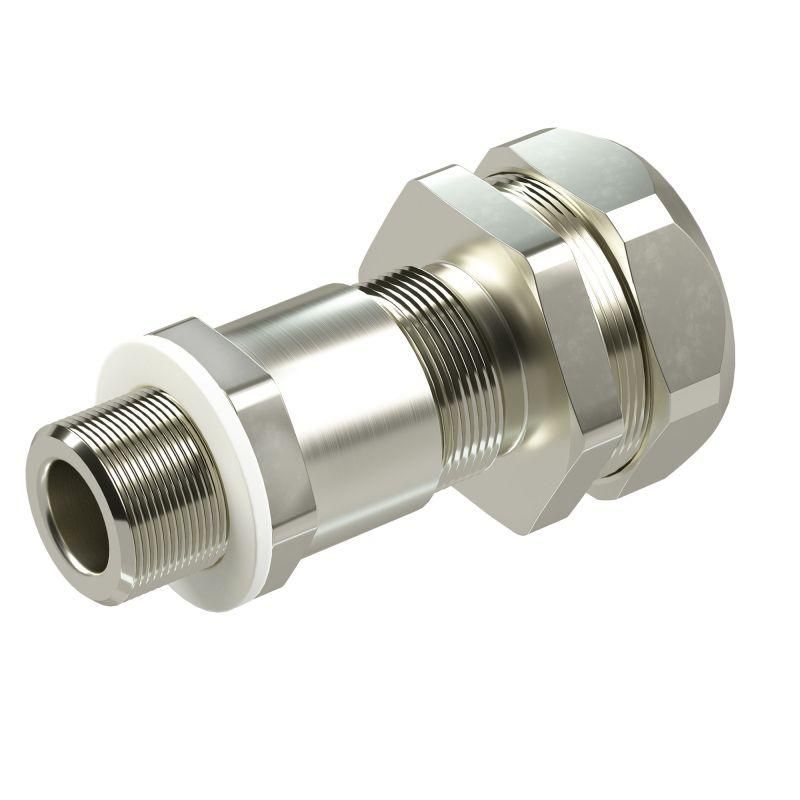

Взрывозащищенный кабельный ввод серии КАЕРМ для бронированного и небронированного кабеля в металлорукаве COSMEC Dn:35 М40х1,5 d:24,8-31мм. Никелированная латунь IP66/IP68 - KAEPM5MHK-35 ДКС

Кабельный ввод взрывозащищенный серии КАЕРМ для бронированного и небронированного кабеля в металлорукаве COSMEC — надёжное решение для безопасного прохода кабеля через стенки оборудования в зонах с повышенным риском взрыва. Артикул kaepm5mhk-35, бренд DKC (ДКС), обеспечивает герметичность и механическую прочность даже в экстремальных условиях.

Назначение и область применения

Кабельный ввод взрывозащищенный серии КАЕРМ предназначен для ввода кабелей — как бронированных, так и небронированных — в металлические корпуса электрооборудования: шкафы, щитки, клеммные коробки, посты управления. Применяется там, где есть опасность возникновения взрыва из-за газов, паров или пыли. Подходит для установки в промышленных объектах: нефтегазовые предприятия, химические заводы, угольные шахты, элеваторы, фармацевтические производства.

Технические характеристики

• Резьба: M40×1,5 — стандартизированная метрическая резьба для плотного соединения с корпусом оборудования;
• Диаметр кабеля: 24,8–31 мм — позволяет использовать кабели с внешним диаметром в этом диапазоне, включая кабели в металлорукаве COSMEC;
• Диаметр ввода Dn: 35 — внутренний проход для кабеля соответствует условному диаметру 35 мм;
• Материал: никелированная латунь — устойчив к коррозии, имеет высокую механическую прочность и долгий срок службы;
• Степень защиты: IP66 (защита от мощных струй воды) и IP68 (длительное погружение в воду);
• Диапазон рабочих температур: от –60 °C до +200 °C — работает в суровых климатических условиях, включая холодильные камеры и печи;
• Маркировка по взрывозащите: 1ExdbIICGb / 1ExeIICGb / 2ExnRIICGc / ExtaIIICDa / PBExdbIMb / PПExeIMc — сертифицирован для работы в зонах классификации G (газы) и D (пыль).

Совместимость и монтаж

Кабельный ввод взрывозащищенный серии КАЕРМ совместим с кабелями в металлорукаве COSMEC, а также с обычными силовыми и сигнальными кабелями, имеющими наружный диаметр 24,8–31 мм. Для монтажа требуется подготовить отверстие в корпусе с резьбой M40×1,5. Уплотнительные элементы внутри ввода автоматически адаптируются к диаметру кабеля при затяжке гайки. Не требует специального инструмента — достаточно ключа на 55 мм для затяжки. После монтажа проверьте герметичность: при правильном монтаже ввод не допускает проникновения пыли, влаги и газов.

Безопасность и стандарты

Кабельный ввод взрывозащищенный серии КАЕРМ соответствует требованиям ЕАЭС и международным нормам IEC 60079-0, IEC 60079-1, IEC 60079-7, IEC 60079-31. Сертификаты подтверждают соответствие для использования в следующих взрывоопасных зонах:

• По газам: зоны 1 и 2 (взрывоопасная среда присутствует постоянно или периодически);
• По пыли: зоны 20, 21, 22 (взрывоопасная пыль в воздухе — от постоянного присутствия до редких выбросов).

Изделие выполнено в исполнении Ex db (взрывонепроницаемая оболочка), Ex e (повышенная безопасность) и Ex nR (ограниченная энергия), что делает его универсальным для различных типов систем защиты.

Преимущества

• Высокая герметичность IP66/IP68 — исключает попадание влаги, пыли и агрессивных веществ;
• Никелированная латунь — устойчива к коррозии, особенно важна в агрессивных средах (например, соляные туманы, химикаты);
• Широкий температурный диапазон — позволяет применять в условиях Arctic-эксплуатации и рядом с нагревательными устройствами;
• Поддержка нескольких методов взрывозащиты одновременно — снижает необходимость замены при изменении требований безопасности;
• Удобство монтажа — не требует сварки, клея или сложной сборки.

Ограничения применения

Не применяйте кабельный ввод взрывозащищенный серии КАЕРМ для кабелей с диаметром менее 24,8 мм — уплотнение будет недостаточно плотным, что нарушит степень защиты. Также запрещена установка в зонах с открытой пламенной средой или при наличии воспламеняющихся жидкостей вне пределов указанных маркировок. Не используйте с пластиковыми трубопроводами — изделие рассчитано только на металлические корпуса с резьбой M40×1,5. Температура выше +200 °C может повредить уплотнители, ниже –60 °C — вызвать хрупкость материала.

Примеры использования

• Ввод кабеля в explosion-proof распределительный щит на нефтеперерабатывающем заводе;
• Прокладка сигнального кабеля в клеммную коробку на угольном элеваторе (зоны 21 и 22 по пыли);
• Подключение провода к мотору в химическом реакторе с агрессивными парами (зоны 1 и 2 по газу);
• Фиксация кабеля в посте управления на платформе offshore-нефтегазового месторождения — благодаря IP68 выдерживает морскую солёную среду.

Практические советы

• Перед монтажом проверьте точный диаметр кабеля — он должен находиться в пределах 24,8–31 мм; если кабель слишком тонкий, используйте переходную вставку;
• Затягивайте гайку равномерно, без перекосов — чтобы не деформировать уплотнитель и не нарушить взрывозащиту;
• При использовании в зонах с частыми перепадами температур рекомендован ежегодный осмотр уплотнений на трещины и старение;
• Для кабелей в металлорукаве COSMEC — убедитесь, что рукав не пережат и не перегнут перед входом в ввод;
• Артикул kaepm5mhk-35 — единственный вариант в линейке DKC с такой комбинацией резьбы, диаметра и степени защиты — не путайте с другими моделями серии КАЕРМ.
