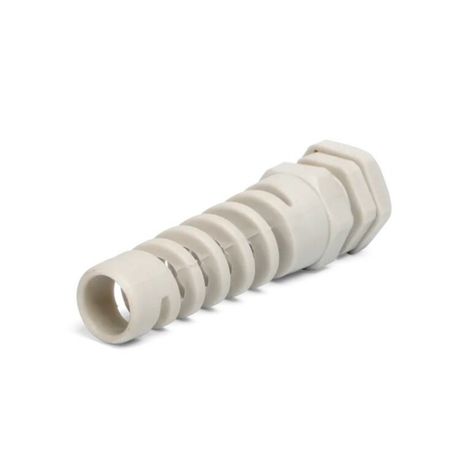

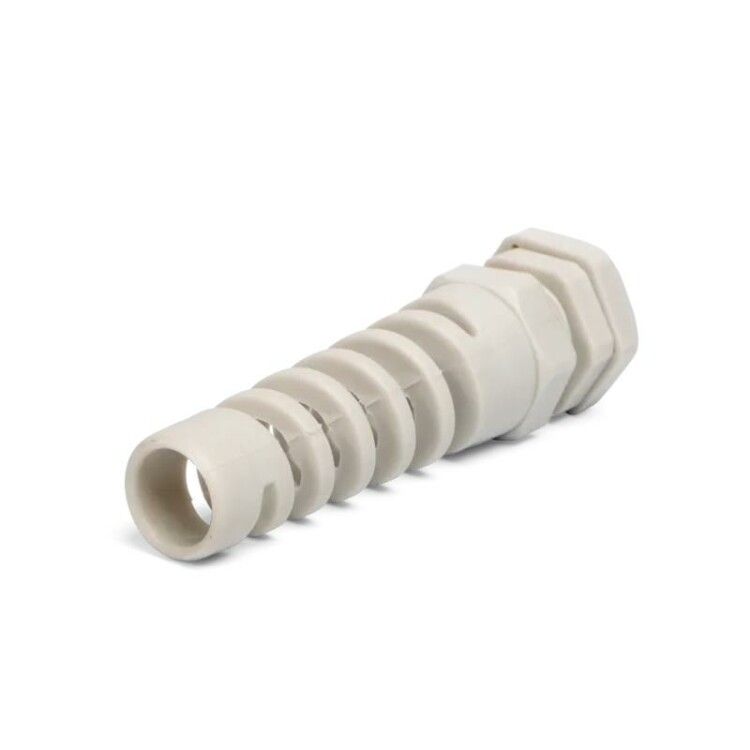

Кабельный ввод спиральный PG-R-13,5 (Fortisflex) - 80029 КВТ

Кабельный ввод спиральный герметичный PG-R-13,5 (6-12 мм) от Fortisflex и КВТ предназначен для надежного и герметичного вывода кабелей через стенки электрошкафов, распределительных устройств и другого оборудования. Благодаря конструкции с разъемным сальником и уплотнением из неопрена, он обеспечивает высокую степень защиты IP68 даже при значительных колебаниях температур и механических нагрузках.

Назначение и область применения

Кабельный ввод спиральный герметичный PG-R-13,5 (6-12 мм) используется для герметичного ввода кабелей и проводов в корпуса электрооборудования — например, в щитовые шкафы, промышленные контроллеры, насосные станции, оборудование для пищевой и химической промышленности. Подходит как для круглых, так и для плоских кабелей. Применяется там, где важна защита от пыли, воды, агрессивных сред и случайного повреждения жил.

Технические характеристики

• Номинальный размер резьбы: PG 13,5
• Диаметр кабеля: 6–12 мм (включая плоский кабель)
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид PA6.6, самозатухающий, безгалогенный, устойчив к УФ-излучению
• Материал уплотнения: неопрен — эластичный, устойчив к маслам, топливу и широкому диапазону температур
• Температура эксплуатации: от –40 °C до +100 °C
• Длина резьбы: 9 мм
• Размер шестигранника крепежной гайки: 26,4 мм
• Тип уплотнения: уплотнительное кольцо со спиральной конструкцией
• Электрическая прочность: 60 кВ/мм
• Удельное поверхностное сопротивление: 1×10¹² Ом·см
• Цвет: белый
• Выполнение: прямолинейный
• С разгрузкой натяжения: да — снижает нагрузку на жилы кабеля
• С контргайкой: да — фиксирует положение в отверстии
• Разъемный сальник: да — позволяет установить кабель после монтажа
• Защита от перегибов: да — конструкция хвостовика исключает критический изгиб
• Защита по радиусу изгиба: да — сохраняет целостность изоляции
• Подходит для плоского кабеля: да — уплотнение адаптируется к форме
• Защитное покрытие: необработанное — без антикоррозийного слоя

Совместимость и монтаж

Кабельный ввод спиральный герметичный PG-R-13,5 (6-12 мм) устанавливается в отверстие диаметром 13,5 мм, просверленное в металле, пластике или композите. Для точного сверления рекомендуются гидравлические прессы ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А с матрицами НМПО-PG. После установки затяните контргайку рукой, затем используйте ключ на 26,4 мм — на гайке есть маркировка размера для быстрого определения нужного инструмента. Разъемная конструкция позволяет вставлять кабель даже после закрепления в корпусе — удобно при модификации систем.

Безопасность и стандарты

Кабельный ввод спиральный герметичный PG-R-13,5 (6-12 мм) соответствует требованиям к безопасности в условиях повышенной влажности, агрессивных сред и экстремальных температур. Отсутствие галогенов делает его безопасным при возгорании — не выделяет токсичных паров. Высокая электрическая прочность (60 кВ/мм) и объемное сопротивление (10¹² Ом·см) обеспечивают надежную изоляцию даже при импульсных перенапряжениях.

Преимущества

• Уплотнение из неопрена сохраняет эластичность при минусовых температурах — не трескается зимой
• Спиральная форма уплотнителя равномерно сжимается вокруг кабеля любого профиля — включая плоский
• Засечки на гайке предотвращают самоотвинчивание под вибрацией
• Хвостовик с формованной защитой исключает перегиб кабеля внутри корпуса
• Разъемная конструкция экономит время при замене или добавлении кабелей
• Устойчивость к маслам, бензину, дизтопливу и химикатам — подходит для промышленных условий

Ограничения применения

• Не предназначено для использования в открытых наружных сетях без дополнительной защиты от механических ударов
• Не следует применять с кабелями диаметром менее 6 мм — возможен люфт и потеря герметичности
• Не рекомендуется для многожильных кабелей с очень жесткой оболочкой — может потребоваться предварительная подготовка (обрезка, зачистка)
• Необработанная поверхность корпуса требует осторожного обращения при сборке — царапины могут снижать долговечность в агрессивной среде

Примеры использования

• Ввод силовых кабелей в частотные преобразователи на заводе
• Герметизация сигнальных линий в датчиковой системе на холодильном оборудовании
• Подключение кабелей к пультам управления в пищевых цехах с мойкой под давлением
• Ввод кабелей в взрывозащищенное исполнение (при соблюдении других норм ATEX/IECEx)
• Монтаж в автоматических линиях с постоянными вибрациями — благодаря контргайке и засечкам

Практические советы

• Перед установкой проверьте внешний диаметр кабеля — он должен находиться в диапазоне 6–12 мм. Для кабелей близких к границам (например, 5,8 или 12,2 мм) используйте термоусадку или уплотнительную ленту
• При работе с плоскими кабелями ориентируйте широкую сторону перпендикулярно оси ввода — так уплотнение лучше “хватает” форму
• Не затягивайте гайку слишком сильно — достаточно усилия, чтобы уплотнитель плотно облегал кабель. Перетяжка деформирует неопрен и снижает срок службы
• Для монтажа в толстые панели (более 8 мм) убедитесь, что длина резьбы 9 мм достаточна — иначе не получится надежно закрепить контргайку
• Храните запасные вводы в сухом месте — хотя материал устойчив к УФ, длительное воздействие солнца может изменить цвет и немного снизить эластичность
