Кабельный ввод ВК-М40-25-МР32 IP66/IP67/IP68 | zeta30022 ГОФРОМАТИК ЗЭТА

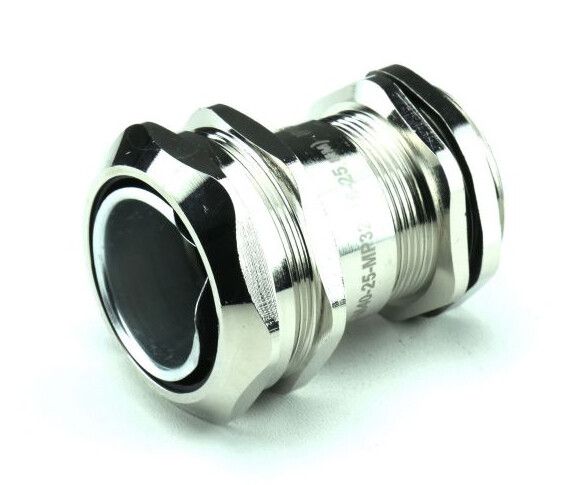

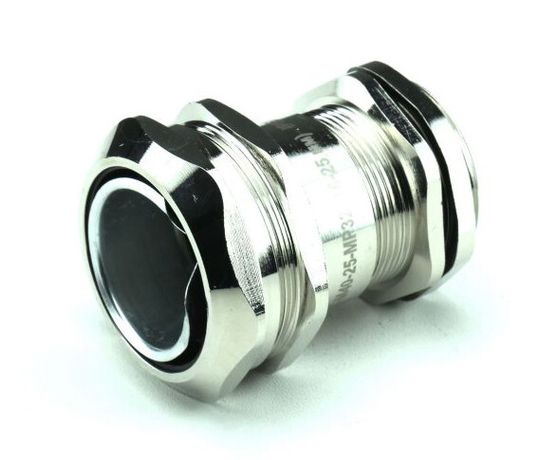

Кабельный ввод ВК-М40-25-МР32 IP66/IP67/IP68 от ЗЭТА Новосибирск - это герметичный сальник из никелированной латуни, предназначенный для безопасного вывода кабеля из металлорукава в корпус оборудования. Подходит для установки в щиты, шкафы и распределительные коробки, где требуется высокая степень защиты и заземление через металлическую оболочку.

Назначение и область применения

Кабельный ввод ВК-М40-25-МР32 IP66/IP67/IP68 используется для герметичного прохода кабеля, проложенного в металлорукаве, внутрь металлических корпусов электрооборудования. Обеспечивает одновременно механическую фиксацию, герметизацию и электрическое соединение между корпусом и металлорукавом - что соответствует пункту 1.7.77 ПУЭ. Применяется в условиях повышенной запылённости, влажности, на открытом воздухе и в агрессивных средах. Подходит для промышленного оборудования, автоматических линий, насосных станций, систем управления и других объектов НКУ.

Технические характеристики

• Номинальный размер резьбы: 40 мм
• Длина резьбы: 32 мм
• Диапазон внешних диаметров кабеля: 16–25 мм
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение в воду до 1 м), IP68 (длительное погружение в воду - при условии правильной сборки)
• Материал: латунь с никелированным покрытием
• Рабочая температура: от –40 C до +100 C
• Тип уплотнения: резиновое кольцо (прокладка)
• Крепление: с контргайкой
• Размер шестигранника: 45 мм
• Ударопрочный: да
• Поддержка плоского кабеля: да
• Безгалогеновый состав: да
• Цвет: серый

Совместимость и монтаж

Кабельный ввод ВК-М40-25-МР32 IP66/IP67/IP68 совместим с металлорукавами, имеющими наружный диаметр, соответствующий резьбе M40. Для монтажа:

• Проденьте металлорукав через центральное отверстие сальника;
• Установите резиновую заглушку внутри корпуса перед введением рукава - она предотвращает попадание влаги до подключения кабеля;
• Закрутите сальник в отверстие корпуса с помощью ключа на 45 мм;
• Затяните контргайку для фиксации и исключения саморазвинчивания;
• После ввода кабеля в металлорукав - удалите заглушку, чтобы кабель свободно прошёл.

Обязательно проверьте соответствие наружного диаметра кабеля (16–25 мм) - перегрузка или недогрузка уплотнения снижают степень защиты.

Безопасность и стандарты

Кабельный ввод ВК-М40-25-МР32 IP66/IP67/IP68 выполнен в соответствии с требованиями ПУЭ (п. 1.7.77) для обеспечения равнопотенциального соединения металлорукава с корпусом. Материалы не содержат галогенов - снижается выделение токсичных веществ при нагреве или возгорании. Ударопрочная конструкция повышает надёжность в вибрационных условиях. Сертифицирован для работы в промышленной среде, включая взрывоопасные зоны при соблюдении требований ГОСТ Р 51330.9 и IEC 60079-0.

Преимущества

• Высокая степень защиты IP68 достигается за счёт двухступенчатой системы: резиновая заглушка до монтажа кабеля, затем плотное уплотнение вокруг жилы;
• Никелированная латунь устойчива к коррозии, химическим воздействиям и легко очищается;
• Поддержка плоского кабеля позволяет использовать сальник с современными типами проводов, включая силовые и сигнальные;
• Контргайка исключает самооткручивание даже при длительной вибрации;
• Широкий температурный диапазон (-40…+100 C) делает изделие пригодным для холодных регионов и горячих помещений.

Ограничения применения

• Не предназначен для прямого ввода кабеля без металлорукава - для этого нужны другие типы сальников;
• При использовании кабелей с диаметром менее 16 мм или более 25 мм возможна потеря герметичности;
• Резиновая заглушка - временная мера; её необходимо удалить после ввода кабеля, иначе будет препятствовать прохождению;
• Не рекомендован для постоянного погружения в воду без проверки целостности уплотнения и правильной затяжки контргайки.

Примеры использования

• Герметизация входа кабеля в промышленный щит управления на заводе с частыми мойками;
• Подключение кабеля от датчиков в бассейне или на улице, где есть риск намокания;
• Ввод в корпус частотного преобразователя, установленного в сыром цехе;
• Использование в системах водоснабжения, где требуется заземление металлорукава и защита от влаги.

Практические советы

• Перед монтажом проверьте, что металлорукав имеет подходящий наружный диаметр - он должен плотно входить в сальник без усилия;
• Не используйте смазку на резьбе - она может повредить уплотнение или вызвать проскальзывание;
• При работе с плоским кабелем убедитесь, что его форма не деформирует уплотнительное кольцо - возможно, потребуется слегка смягчить кабель перед вводом;
• После установки протестируйте герметичность: например, подайте давление воздуха в металлорукав и проверьте на утечку;

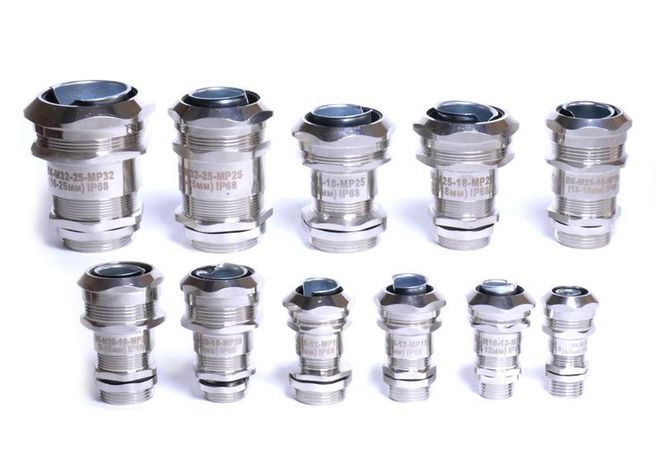

• Артикул zeta30022 - это один из вариантов исполнения Кабельного ввода ВК-М40-25-МР32 IP66/IP67/IP68 от ЗЭТА Новосибирск; аналоги от ГОФРОМАТИК и ЗЭТАРУС имеют ту же конструкцию, но могут отличаться цветом или комплектацией.
