Кабельный ввод ВК-М42-30-МР50 IP66/IP67/IP68 от ЗЭТА Новосибирск - это герметичный сальник из никелированной латуни, предназначенный для безопасного и надёжного ввода кабеля в металлорукаве через стенку электрошкафа или другого металлического корпуса. Обеспечивает степень защиты IP66–IP68, совместим с кабелями диаметром 22–30 мм и фиксируется с помощью контргайки.

Назначение и область применения

Кабельный ввод ВК-М42-30-МР50 IP66/IP67/IP68 используется для герметичного прохода кабеля, проложенного внутри металлорукава, в металлические корпуса оборудования: распределительные щиты, шкафы управления, коробки, камеры автоматики. Он выполняет две функции: механическую фиксацию кабеля и обеспечение заземления за счёт электрического контакта между металлорукавом и корпусом - что соответствует пункту 1.7.77 ПУЭ. Применяется в условиях промышленности, на объектах НКУ, где требуется высокая защита от пыли, влаги и механических воздействий.

Технические характеристики

• Номинальный размер резьбы: 42 мм
• Диапазон внешних диаметров кабеля: 22–30 мм
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение в воду до 1 м), IP68 (длительное погружение - при условии правильной сборки)
• Материал: латунь с никелированным покрытием - устойчив к коррозии, не требует дополнительной антикоррозийной обработки
• Длина резьбы: 50 мм - позволяет плотно закрепить в толстых стенках корпуса
• Тип уплотнения: резиновое кольцо - обеспечивает герметичность вокруг кабеля
• Рабочая температура: от –40 C до +100 C - подходит для холодных и жарких помещений
• Крепление: с контргайкой - исключает самопроизвольное ослабление
• Размер шестигранника: 45 мм - удобен для гаечных ключей
• Исполнение: прямолинейное - кабель вводится прямо, без поворотов
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации
• Цвет: серый - визуально отличается от других типов вводов

Совместимость и монтаж

Кабельный ввод ВК-М42-30-МР50 IP66/IP67/IP68 рассчитан на установку в отверстие диаметром 42 мм. Монтаж осуществляется следующим образом:

• В корпусе сверлится отверстие под резьбу 42 мм

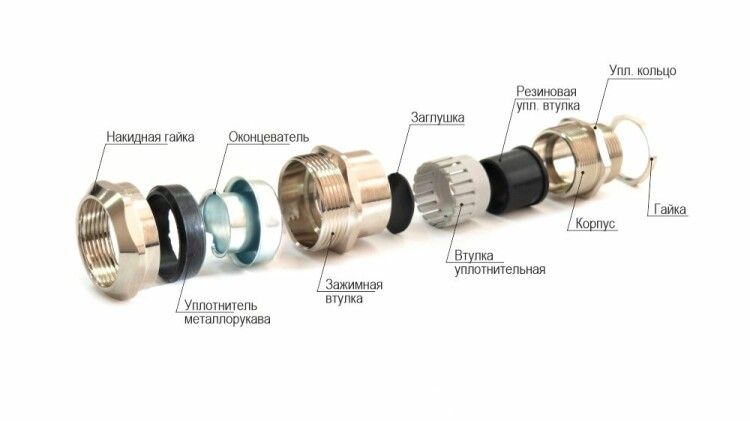

• На кабель одевается сальник - сначала контргайка, затем уплотнительное кольцо, потом основная часть ввода
• Кабель вставляется в металлорукав, который затем продевается через центральное отверстие сальника
• Сальник затягивается в корпус, после чего контргайка фиксируется снаружи
• Перед окончательным монтажом проверьте, чтобы резиновое кольцо плотно обхватило металлорукав - это гарантирует IP68

Не используйте этот ввод для ввода кабеля напрямую - он предназначен **только** для кабелей в металлорукаве. Для прямого ввода кабеля выбирайте другие модели.

Безопасность и стандарты

Кабельный ввод ВК-М42-30-МР50 IP66/IP67/IP68 соответствует требованиям ПУЭ (пункт 1.7.77) по обеспечению электрического контакта между металлорукавом и корпусом. Это необходимо для эффективного заземления и предотвращения опасного потенциала на корпусе оборудования. Устройство не содержит токоведущих частей - является пассивным элементом соединения.

Преимущества

• Высокая степень защиты IP68 достигается благодаря специальному уплотнительному кольцу, которое сохраняет герметичность даже до ввода кабеля
• Никелированная латунь - долговечный материал, устойчивый к химическим средам и коррозии
• Контргайка исключает риск ослабления крепления при вибрациях
• Ударопрочная конструкция снижает вероятность повреждения при транспортировке и монтаже
• Широкий температурный диапазон делает его пригодным для работы в суровых климатических условиях

Ограничения применения

• Не применяйте для ввода кабеля без металлорукава - уплотнение не будет работать, степень защиты IP68 не будет соблюдена
• Не допускайте перегрузки по диаметру кабеля - внешний диаметр должен быть в пределах 22–30 мм; меньший диаметр вызывает проскальзывание, больший - деформацию уплотнения
• Не используйте в средах с постоянным давлением выше атмосферного - устройство не предназначено для гидравлических систем
• При температурах ниже –40 C возможна потеря эластичности резины - проверяйте состояние уплотнения перед запуском

Примеры использования

• Подключение кабелей питания и управления к промышленному щиту на заводе
• Герметизация входа в шкаф управления насосной станцией
• Ввод кабеля в корпус АСУ ТП на нефтеперерабатывающем предприятии
• Монтаж в коробки связи на открытой площадке с повышенной влажностью

Практические советы

• Перед монтажом проверьте внутренний диаметр металлорукава - он должен подходить под уплотнительное кольцо (обычно 22–30 мм)
• Если кабель имеет малый диаметр (ближе к 22 мм), используйте дополнительную прокладку или термоусадку, чтобы избежать люфта
• При использовании в агрессивных средах (например, на химзаводах) регулярно осматривайте никелированное покрытие - при появлении пятен коррозии замените ввод
• Не перетягивайте контргайку - это может повредить резьбу или деформировать уплотнение
• Артикул zeta30027 - это точный идентификатор для заказа запасных частей или аналогов от ЗЭТА Новосибирск, ГОФРОМАТИК или ЗЭТАРУС
