Кабельный ввод (сальник) PG-42 | 6446 Fortisflex КВТ

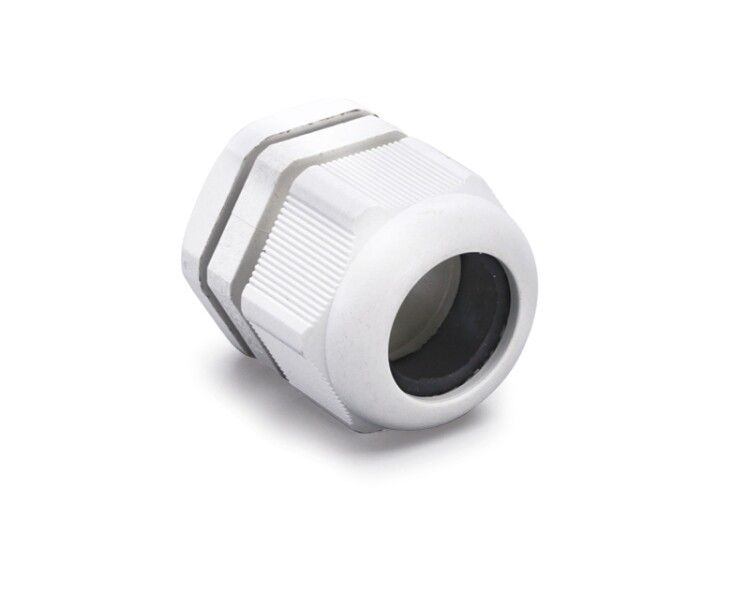

Ввод кабельный (сальник) PG 42 (30-38 мм) от Fortisflex и КВТ предназначен для герметичного ввода кабелей в электрооборудование с высокой степенью защиты. Этот сальник обеспечивает надёжную фиксацию и изоляцию при жёстких условиях эксплуатации, особенно в промышленных системах.

Назначение и область применения

Ввод кабельный (сальник) PG 42 (30-38 мм) используется для герметичного прохода кабелей через стенки распределительных щитов, корпусов оборудования и других металлических или пластиковых конструкций. Применяется в промышленности - например, на станках, конвейерах, насосных станциях, в системах автоматизации и в средах с повышенной влажностью, запылённостью или воздействием химических веществ.

Технические характеристики

• Номинальный размер резьбы: 42 PG (соответствует DIN 40430)
• Диаметр кабеля: 32–38 мм (реальный диапазон сечений)
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: нейлон 6.6, самозатухающий, соответствует UL94V2, без галогенов
• Материал уплотнения: неопрен - устойчив к маслам, топливу, УФ и перепадам температур
• Температура эксплуатации: –40 C до +100 C (кратковременно выдерживает +120 C)
• Длина резьбы: 15 мм
• Размер шестигранника: 64,8 мм - удобен для затяжки гаечным ключом
• Конструкция: прямолинейный, разъемный, с многослойной зоной уплотнения
• Наличие контргайки: да - позволяет закрепить сальник с двух сторон
• Цвет: светло-серый
• Поверхность: необработанная - без дополнительного покрытия

Совместимость и монтаж

Ввод кабельный (сальник) PG 42 (30-38 мм) совместим со стандартными отверстиями под резьбу PG 42. Для установки требуется просверленное или продавленное отверстие диаметром, соответствующее внешнему диаметру корпуса сальника. Рекомендуются следующие инструменты для подготовки отверстия:

• Гидравлические системы пробивки: ПГПО-60, ПГПО-60А
• Гидравлические прессы: ПГРО-60А, ПГРОу-60А, ПГРОп-60А
• Набор матриц НМПО-PG для монтажа кабельных вводов серии PG

При монтаже: сначала вставьте сальник в отверстие, затем завинтите контргайку снаружи корпуса. Уплотнительное кольцо плотно обожмёт кабель при затяжке. Особые стопорные засечки на гайке предотвращают её самоотвинчивание под вибрацией.

Безопасность и стандарты

Сальник изготовлен из материала, не содержащего галогенов, что снижает риск образования токсичных газов при возгорании. Соответствует требованиям UL94V2 по самозатуханию. Степень защиты IP68 подтверждает возможность работы в условиях постоянного контакта с водой и высокой запылённости. Подходит для применений в соответствии с нормами IEC 60529 и DIN 40430.

Преимущества

• Высокая герметичность благодаря многослойному уплотнению и неопреновой мембране
• Устойчивость к широкому спектру химикатов - маслам, бензину, дизтопливу, растворителям
• Разборная конструкция позволяет заменить уплотнение без демонтажа всего устройства
• Контргайка обеспечивает двойную фиксацию - надёжнее, чем односторонние аналоги
• Отсутствие галогенов делает изделие безопасным для помещений с людьми и чувствительным оборудованием
• Маркировка размера ключа (64,8 мм) на гайке ускоряет монтаж и исключает ошибки

Ограничения применения

• Не рекомендуется использовать в условиях постоянного давления выше атмосферного - сальник не рассчитан на внутренний избыточный напор
• Подходит только для кабелей с диаметром 32–38 мм; использование меньших или больших кабелей нарушает герметичность
• Не предназначена для частых механических перемещений кабеля внутри сальника - возможен износ уплотнения
• Не следует применять в средах с агрессивными кислотами или щелочами - материал не проверен на такие воздействия

Примеры использования

• Ввод силовых кабелей в промышленные щиты управления на пищевых производствах
• Герметизация кабелей датчиков в водосточных насосных станциях
• Проход кабелей в экологически чистые помещения (например, медицинские или фармацевтические цеха)
• Подключение кабелей к двигателям и преобразователям частоты в условиях повышенной влажности

Практические советы

• Перед установкой проверьте точный диаметр кабеля - он должен входить в диапазон 32–38 мм без усилия и без свободного люфта
• При использовании многожильных кабелей с мягкой оболочкой - используйте дополнительную трубку-уплотнитель для равномерного обжатия
• Затягивайте контргайку равномерно, не переусердствуя - перегрузка может повредить уплотнение
• Для обслуживания: можно снять гайку, заменить уплотнительное кольцо и собрать заново - ремонтопригодность выше, чем у цельных моделей
• Храните в сухом месте, избегайте прямого солнечного света - хотя неопрен устойчив к УФ, долгое воздействие снижает эластичность
