Кабельный ввод ВК-М48-38-МР50 IP66/IP67/IP68 | zeta30032 ГОФРОМАТИК ЗЭТА

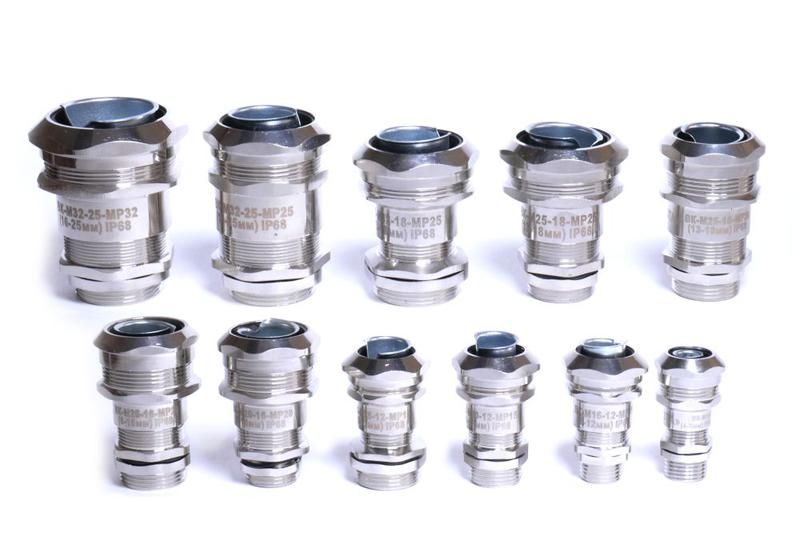

Ввод кабельный ВК-М48-38-МР50 IP66/IP67/IP68 от ЗЭТА Новосибирск - это герметичный сальник для надёжного ввода кабеля через металлорукав в корпуса электрооборудования, обеспечивающий защиту от пыли, воды и механических воздействий. Подходит для промышленных условий, где важна долговечность и соответствие требованиям ПУЭ.

Назначение и область применения

Ввод кабельный ВК-М48-38-МР50 IP66/IP67/IP68 используется для герметичного прохода кабеля, проложенного в металлорукаве, в металлические корпуса: щиты управления, распределительные коробки, шкафы автоматики и другое оборудование. Он обеспечивает не только изоляцию от внешней среды, но и надёжный электрический контакт между металлорукавом и корпусом - что требуется по пункту 1.7.77 Правил устройства электроустановок. Применяется в условиях промышленности, на объектах НКУ, в агрессивных средах, где необходима высокая степень защиты.

Технические характеристики

• Номинальный размер резьбы: 48 мм - позволяет закручивать в стандартные отверстия М48
• Диапазон внешних диаметров кабеля: 30–38 мм - совместим с большинством силовых и контрольных кабелей в металлорукаве
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (временное погружение до 1 м), IP68 (длительное погружение под давлением) - обеспечивается за счёт резиновой заглушки и плотного уплотнения
• Материал: латунь никелированная - прочная, коррозионностойкая, не требует дополнительной антикоррозийной обработки
• Защитное покрытие: никелированное - повышает устойчивость к химическим веществам и механическому износу
• Длина резьбы: 50 мм - достаточна для надёжного крепления в толстых стенках корпусов
• Температурный диапазон: от –40 C до +100 C - работает в суровых климатических условиях, включая холодильные камеры и нагреваемые зоны
• Тип уплотнения: резиновое кольцо - гарантирует герметичность даже после многократных сборок
• Крепление: с контргайкой - фиксирует положение в корпусе и предотвращает самопроизвольное выкручивание
• Размер шестигранника: 52 мм - удобен для монтажа стандартными ключами
• Ударопрочный: да - выдерживает механические нагрузки при транспортировке и эксплуатации
• Не содержит галогенов: да - безопасен при возгорании, соответствует экологическим нормам
• Цвет: серый - визуально отличается от других элементов, легко идентифицируется
• Исполнение: прямолинейное - кабель вводится прямо, без изгиба

Совместимость и монтаж

Ввод кабельный ВК-М48-38-МР50 IP66/IP67/IP68 совместим с металлорукавами, имеющими наружный диаметр до 38 мм. Для установки:

• Подберите отверстие в корпусе с внутренней резьбой M48
• Наденьте контргайку и уплотнительное кольцо на кабель перед введением в сальник
• Вставьте сальник в отверстие и затяните контргайку ключом на 52 мм
• Убедитесь, что резиновая заглушка плотно прилегает к металлорукаву - она обеспечивает IP68 до момента ввода кабеля
• После ввода кабеля в рукав проверьте герметичность: при необходимости замените заглушку на специальный переходник

Обязательно соблюдайте посадочный диаметр 48 мм - использование с другими размерами нарушит герметичность и безопасность.

Безопасность и стандарты

Ввод кабельный ВК-М48-38-МР50 IP66/IP67/IP68 соответствует требованиям пункта 1.7.77 ПУЭ - обеспечивает равнопотенциальное соединение металлорукава с корпусом оборудования, снижая риск поражения током. Соответствует нормам RoHS (не содержит галогенов). Сертифицирован для работы в промышленных условиях согласно ГОСТ Р 51317 и IEC 60529 (классификация IP).

Преимущества

• Высокая степень защиты IP68 - надёжнее аналогов с IP65/IP66
• Никелированная латунь - долговечность в агрессивных средах (влажность, масла, химикаты)
• Ударопрочная конструкция - не трескается при монтаже и вибрациях
• Отсутствие галогенов - безопасно при пожаре, не выделяет токсичных паров
• Контргайка - исключает самоотвинчивание при работе оборудования
• Герметизация до ввода кабеля - сохраняет защиту во время монтажа

Ограничения применения

• Не предназначены для ввода одиночных кабелей без металлорукава - без него не будет выполнено требование ПУЭ о заземлении
• Не рекомендован для частого перебора кабелей - резиновая заглушка теряет эластичность после нескольких демонтажей
• Не использовать при температурах выше +100 C - материал уплотнения деформируется
• Не подходят для кабелей с внешним диаметром менее 30 мм - возможен проскок и потеря герметичности
• Не применяются в качестве основного средства крепления кабеля - только как элемент герметизации и заземления

Примеры использования

• Ввод кабеля в промышленный щит управления на заводе с повышенной влажностью
• Подключение датчиков и исполнительных механизмов в пищевой промышленности (частая мойка)
• Монтаж в системах автономного освещения на открытых площадках
• Подключение кабелей к насосным станциям, компрессорам, конвейерам
• Использование в системах АСУ ТП, где требуется постоянная защита от брызг и пыли

Практические советы

• Перед монтажом проверьте диаметр металлорукава - он должен попадать в диапазон 30–38 мм
• Если кабель слишком тонкий, используйте дополнительную прокладку или переходник - иначе уплотнение не сработает
• После окончательной сборки протестируйте герметичность: например, продувкой воздуха под давлением
• При длительном хранении храните в сухом месте - резина может потерять эластичность при контакте с УФ-лучами
• Для замены уплотнительного кольца используйте оригинальные запчасти - сторонние детали могут не обеспечить IP68
• Ввод кабельный ВК-М48-38-МР50 IP66/IP67/IP68 от ЗЭТА Новосибирск - один из немногих решений, сочетающих прочность, защиту и соответствие ПУЭ; выбирайте его там, где надёжность критична
