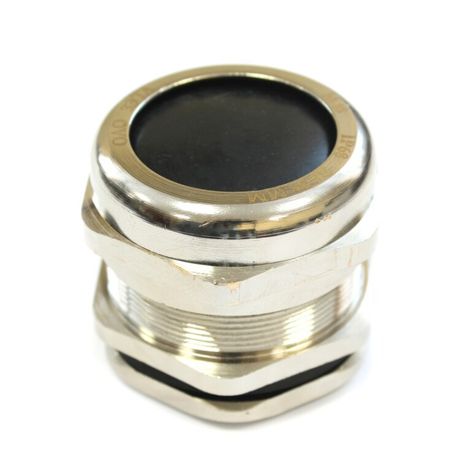

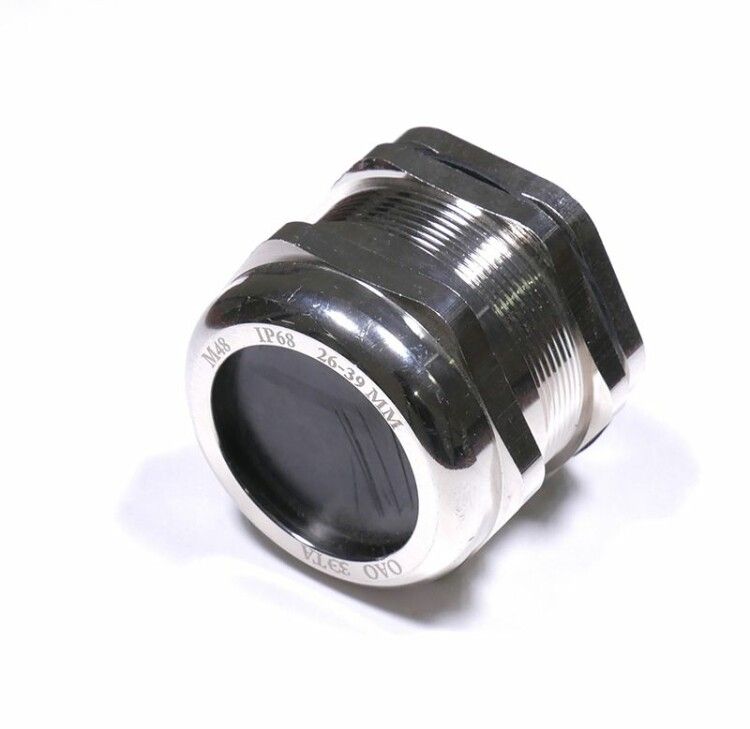

Кабельный ввод М 48 латунный УТ1,5 IP66/IP67/IP68 (аналог У668,d кабеля 26-39 мм) | zeta30116 ЗЭТАРУС (Завод электротехнической арматуры)

Кабельный ввод М 48 латунный УТ1,5 IP66/IP67/IP68 (аналог У668) от ЗЭТАРУС - надёжный сальник для герметичного ввода кабелей в электрооборудование. Латунная конструкция с никелированным покрытием обеспечивает долговечность в агрессивной среде, а трёхуровневая защита IP66–IP68 делает его подходящим для тяжёлых условий эксплуатации.

Назначение и область применения

Кабельный ввод М 48 латунный УТ1,5 используется для безопасного прохода небронированных кабелей через стенки электрощитов, распределительных устройств и другого оборудования. Предназначен для защиты внутренних проводников от механических повреждений, а также предотвращения попадания пыли, воды и других внешних воздействий в точке ввода. Подходит для установки в условиях повышенной влажности, на открытом воздухе и в промышленных зонах с высокими требованиями к герметизации.

Технические характеристики

• Номинальный размер резьбы: M48 - метрическая резьба для фиксации в отверстии щита
• Диапазон диаметров кабеля: 26–39 мм - подходит для кабелей с округлым сечением в этом диапазоне
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (временное погружение до 1 м), IP68 (продолжительное погружение под давлением)
• Материал корпуса: латунь никелированная - коррозионностойкая, прочная, не требует окраски
• Тип уплотнения: уплотнительное кольцо из эластомера - обеспечивает плотную посадку вокруг кабеля
• Длина резьбы: 12 мм - достаточна для надёжного зацепления в стандартных панелях
• Крепление: с контргайкой - позволяет жёстко закрепить изделие и исключить самоотвинчивание
• Размер шестигранника: 55 мм - удобен для монтажа обычными ключами
• Температурный диапазон: от –40 C до +100 C - работает в экстремальных климатических условиях
• Ударопрочность: да - выдерживает механические нагрузки при эксплуатации
• Исполнение: прямолинейное - кабель вводится по оси устройства без изгиба
• Состав: корпус, уплотнительное кольцо, резиновая втулка, пластиковая зажимная втулка, накидная гайка, защитная заглушка
• Не содержит галогенов: да - соответствует требованиям пожаробезопасности и экологическим нормам
• Цвет: серый - визуально отличается от белых аналогов, легко идентифицируется

Совместимость и монтаж

Кабельный ввод М 48 латунный УТ1,5 совместим со всеми типами щитового оборудования, имеющими отверстие диаметром 48 мм с метрической резьбой. Для монтажа требуется просверлить отверстие в панели точно по размеру резьбы. После вставки ввода затяните накидную гайку с помощью ключа на 55 мм, затем законтряйте её второй гайкой. Перед установкой проверьте, что диаметр кабеля находится в допустимом диапазоне 26–39 мм - меньший кабель не будет плотно уплотнён, больший - не войдёт.

Безопасность и стандарты

Кабельный ввод М 48 латунный УТ1,5 соответствует международным стандартам IP66–IP68 и выполнен без галогенов, что снижает риск образования токсичных газов при возгорании. Применяется в соответствии с ГОСТ Р 51317 и IEC 60529. Сертифицирован для работы в системах автоматизации, энергообеспечения и промышленной автоматики.

Преимущества

• Высокая герметичность благодаря двойному уплотнению: резиновая втулка + пластиковый зажим
• Никелированное покрытие латуни препятствует коррозии даже в агрессивных средах
• Ударопрочная конструкция выдерживает вибрацию и механические удары
• Готовый комплект - всё необходимое в одной единице, не требует докупки деталей
• Подходит для плоских кабелей - благодаря гибкости уплотнительного кольца

Ограничения применения

• Не предназначена для бронированных кабелей - уплотнение не рассчитано на жёсткую металлическую оплётку
• Не рекомендовано использование с кабелями менее 26 мм - возможен протечка и потеря степени защиты
• Не следует применять в местах постоянного контакта с открытым огнем или высокотемпературными поверхностями выше +100 C
• Пластиковая зажимная втулка не переносит длительного воздействия растворителей и масел - избегайте контакта с химически активными жидкостями

Примеры использования

• Ввод кабелей питания в промышленные щиты управления станков
• Герметизация входов в частотные преобразователи на конвейерах
• Подключение датчиков и исполнительных механизмов в пищевой и химической промышленности
• Фиксация кабелей в наружных распределительных пунктах (НКУ) с высокой влажностью
• Обустройство систем автоматического контроля в холодильных камерах и на открытых площадках

Практические советы

• Перед установкой проверьте диаметр кабеля штангенциркулем - лучше всего работают кабели с диаметром 30–35 мм
• Если кабель слишком тонкий, используйте заполнители (например, термоусадочные трубки) внутри уплотнительного кольца
• При монтаже в вертикальных панелях ориентируйте резьбу вниз - так вода не задерживается в резьбе
• После монтажа проверьте герметичность: слегка потяните кабель - он не должен двигаться свободно
• Артикулы zeta30116 и zeta30116* - один и тот же продукт; различие в обозначении связано с партией производства
• Кабельный ввод М 48 латунный УТ1,5 - замена для У668, но с более широким температурным диапазоном и лучшей устойчивостью к коррозии
