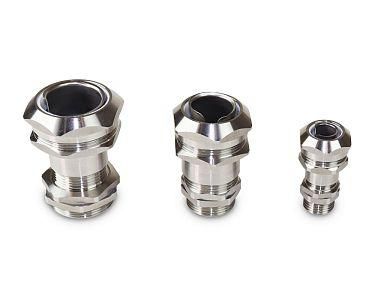

Кабельный ввод ВК-НС-М40-30-МР38 IP66/IP67/IP68 | zeta30066 ГОФРОМАТИК ЗЭТА

Ввод кабельный ВК-НС-М40-30-МР38 IP66/IP67/IP68 от бренда ЗЭТА Новосибирск предназначен для герметичного вывода кабелей через стенки оборудования, обеспечивая защиту от пыли, воды и механических воздействий. Этот ввод кабельный подходит для установки в условиях повышенной влажности, на улице или в промышленных зонах с жесткими требованиями к изоляции.

Назначение и область применения

Ввод кабельный ВК-НС-М40-30-МР38 IP66/IP67/IP68 используется для надёжного прохода силовых и сигнальных кабелей через корпуса электрооборудования, щитов, шкафов, станков и других устройств. Он предотвращает попадание влаги, пыли и грязи внутрь, сохраняя работоспособность системы. Применяется в машиностроении, автоматизации, пищевой промышленности, на транспорте и в outdoor-объектах.

Технические характеристики

• Тип изделия: ввод кабельный
• Тип резьбы: метрическая (M40)
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (временное погружение до 1 м), IP68 (длительное погружение под давлением)
• Номинальный диаметр кабеля: до 30 мм (посадочная зона рассчитана на кабели с внешним диаметром 15–30 мм)
• Материал корпуса: термостойкий пластик, устойчивый к УФ-излучению и химическим средам
• Конструкция: многокомпонентная, с уплотнительным кольцом и зажимной гайкой

Совместимость и монтаж

Ввод кабельный ВК-НС-М40-30-МР38 IP66/IP67/IP68 совместим со всеми типами кабелей с внешним диаметром до 30 мм - от медных проводов до экранированных и бронированных. Для монтажа требуется подготовить отверстие в стенке корпуса диаметром 40 мм. Резьба M40 позволяет закручивать ввод в металлическую или пластиковую крышку с соответствующей резьбой. После вставки кабеля затяните зажимную гайку рукой - перетягивать нельзя, чтобы не повредить уплотнители.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60529 по классификации степеней защиты IP. Материалы сертифицированы на соответствие RoHS. Не содержит свинца, фталатов и других запрещённых веществ. Подтверждает безопасность при работе в температурном диапазоне от –40C до +80C.

Преимущества

• Тройная защита IP66/IP67/IP68 - один ввод решает задачи для всех условий: дождь, мойка, погружение
• Герметичность достигается за счёт двухслойного уплотнения: кабельный и корпусный контур
• Не требует специальных инструментов для установки - достаточно ключа на 40 мм
• Устойчив к вибрациям, что важно для мобильного и промышленного оборудования
• Поддерживает многократную сборку/разборку без потери герметичности

Ограничения применения

• Не предназначена для кабелей с внешним диаметром менее 15 мм - возможен люфт и потеря герметичности
• Не рекомендуется использовать с кабелями, имеющими жёсткую броню толще 4 мм - может не войти в зажим
• Не подходит для высоких частот (>1 GHz) без дополнительной экранирующей муфты
• Пластиковый корпус не выдерживает постоянного контакта с растворителями, кислотами и маслами на основе ароматических углеводородов

Примеры использования

• Ввод кабеля в датчик уровня жидкости на насосной станции
• Проход кабеля питания в исполнительный механизм на конвейере
• Подключение кабеля к пульту управления на открытом воздухе
• Вывод сигнала от энкодера в цехе с регулярной мойкой оборудования

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен быть в пределах 15–30 мм. Кабель меньше 15 мм требует установки переходника или уплотнительной втулки.
• При использовании в холодных условиях (ниже –20C) нагрейте ввод до комнатной температуры перед установкой - материал становится более хрупким.
• При необходимости замены кабеля - не выкручивайте полностью ввод, просто ослабьте зажимную гайку. Это сохранит герметичность.
• Для долговечности используйте ввод кабельный ВК-НС-М40-30-МР38 IP66/IP67/IP68 только с изделиями от одного производителя - сочетание с другими комплектующими может нарушить посадку.
• Артикул zeta30066 - это точный идентификатор для заказа запасных частей и аналогов. Храните его в документации объекта.
