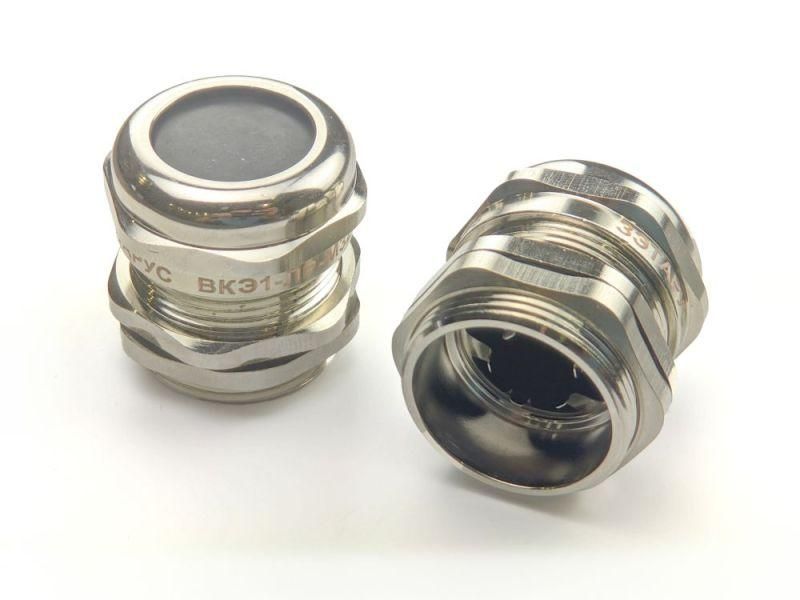

Кабельный ввод ВКЭ1-ЛР-М63-44-L14 IP66/IP67/IP68 | zeta34718 ГОФРОМАТИК ЗЭТА

Кабельный ввод резьбовой М63 шаг 1.5 37–44 мм от бренда ЗЭТА Новосибирск (арт. zeta34718) используется для надёжного ввода и герметичной фиксации экранированных кабелей в металлические корпуса распределительных щитов, обеспечивая степень защиты IP66–IP68 и заземление экрана.

Назначение и область применения

Кабельный ввод резьбовой М63 шаг 1.5 37–44 мм применяется там, где требуется одновременно закрепить кабель, предотвратить попадание пыли и воды внутрь оборудования и обеспечить электрическую связь между экраном кабеля и корпусом. Подходит для установки в шкафы управления, промышленную автоматизацию, уличные пункты питания, насосные станции и другие объекты с высокими требованиями к защите от внешней среды.

Технические характеристики

• Резьба: M63×1.5 - стандартизированная метрическая резьба для плотного соединения с соответствующими отверстиями в корпусах
• Диапазон диаметров кабеля: 37–44 мм - позволяет использовать кабели с толщиной оболочки в этом интервале, включая экранированные многожильные провода
• Материал: никелированная латунь / нержавеющая сталь - устойчив к коррозии, механическому износу и химическим воздействиям
• Степень защиты: IP66, IP67, IP68 - полная защита от пыли; выдерживает мощные струи воды (IP66), временное погружение (IP67) и длительное погружение под давлением (IP68)
• Герметизация: резиновые уплотнители обеспечивают плотное прилегание к поверхности кабеля без повреждений жил
• Заземление: контакт между экраном кабеля и корпусом через металлическую резьбу и гайку - исключает необходимость отдельного заземления экрана

Совместимость и монтаж

Кабельный ввод совместим с любыми металлическими корпусами, имеющими отверстие с резьбой M63×1.5. Для монтажа:

• Подготовьте отверстие в стенке корпуса точно по размеру резьбы - допуск +-0.1 мм
• Проденьте кабель через центральное отверстие ввода до нужной глубины
• Закрутите ввод в корпус рукой, затем затяните гаечным ключом до упора - перетягивать нельзя, чтобы не деформировать уплотнитель
• Не используйте инструменты с острыми кромками при работе с кабелем - риск повреждения экрана

Безопасность и стандарты

Изделие соответствует требованиям к герметизации и заземлению согласно ГОСТ Р 51317.19 и IEC 60529. Применение материалов (латунь, нержавеющая сталь) гарантирует безопасность при использовании в условиях повышенной влажности, агрессивных сред и температур от –40C до +85C.

Преимущества

• Обеспечивает тройную защиту: механическую фиксацию, герметичность и заземление экрана одним элементом
• Высокая долговечность благодаря материалам - срок службы более 15 лет в промышленных условиях
• Удобство замены: можно демонтировать и переустановить без потери герметичности, если кабель меняется в рамках того же диаметра
• Цвет - серый - снижает заметность на фоне большинства металлических корпусов

Ограничения применения

• Не неметаллические корпуса - заземление экрана невозможно без контакта с металлом
• Не рекомендован для кабелей с диаметром менее 37 мм или более 44 мм - возможна потеря герметичности
• Не предназначена для частых перемещений или вибрационных нагрузок выше класса VIB 3 - требуются дополнительные крепления
• Не следует применять в средах с постоянным воздействием открытого пламени или сверхвысоких температур (>+85C)

Примеры использования

• Щиты управления промышленными станками с экранированными силовыми кабелями
• Входные точки кабелей в уличные распределительные устройства (РУ)
• Корпуса частотных преобразователей и систем АСУ ТП
• Аппараты в пищевой и химической промышленности, где важна мойка под давлением

Практические советы

• Перед установкой проверьте точный диаметр кабеля - он должен входить в диапазон 37–44 мм без усилия
• Если кабель имеет толстую оболочку, слегка смажьте её мыльным раствором - так проще протянуть через уплотнитель
• При необходимости замены кабеля - всегда проверяйте состояние уплотнителей: они должны сохранять эластичность и целостность
• Для работы в агрессивных средах выбирайте версию с нержавеющей сталью - она лучше противостоит хлориде и кислотам
• Не забывайте после монтажа выполнить контроль заземления - тестером проверьте сопротивление между экраном и корпусом (не более 0.1 Ом)
