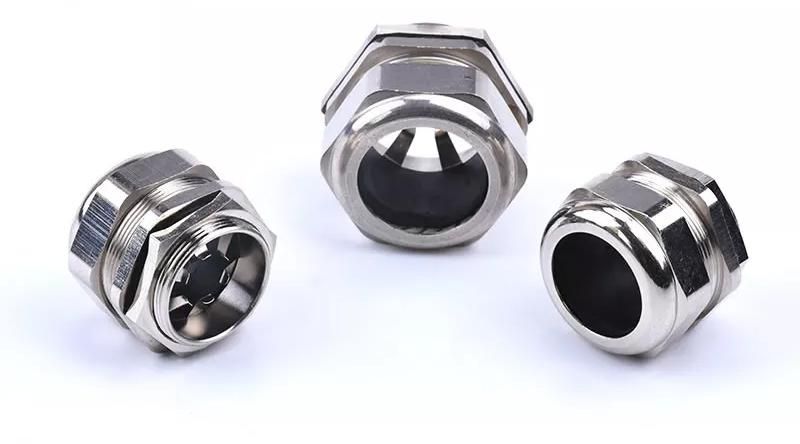

Кабельный ввод резьбовой М20, шаг резьбы 1.5, диаметр кабеля 10–14 мм, степень защиты IP66/IP67/IP68 от бренда ЗЭТА Новосибирск (артикул zeta34707) предназначен для надёжного ввода экранированных кабелей в электрошкафы, обеспечивая герметичность, заземление экрана и механическую фиксацию даже в жестких условиях.

Назначение и область применения

Кабельный ввод резьбовой М20 используется для прохода экранированных силовых и сигнальных кабелей через стенки металлических шкафов, панелей управления, распределительных устройств и другого электрооборудования. Он одновременно выполняет три функции: фиксирует кабель, герметизирует входное отверстие и обеспечивает непрерывный контакт между экраном кабеля и корпусом оборудования - то есть реализует эффективное заземление ЭМИ.

Подходит для установки в промышленных системах: станках, конвейерах, автоматических линиях, наружных щитах, пищевом и химическом оборудовании, где важны защита от пыли, влаги и электромагнитные помехи.

Технические характеристики

• Номинальный размер резьбы: M20 × 1.5 - стандартная метрическая резьба для крепления в отверстия 20 мм
• Диапазон диаметров кабеля: 10–14 мм - подходит для кабелей с внешним диаметром в этом интервале
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение до 1 м), IP68 (длительное погружение - зависит от условий)
• Материал корпуса: латунь с никелевым покрытием - коррозионностойкая, прочная, с антикоррозийным слоем
• Тип уплотнения: эластичное кольцо - плотно обжимает кабель, предотвращает просачивание жидкости
• Рабочая температура: от –40 C до +100 C - выдерживает суровые климатические условия
• Экранированный: да - обеспечивает непрерывную электрическую связь экрана кабеля с корпусом
• Ударопрочный: да - устойчив к механическим нагрузкам и вибрациям
• Безгалогенный материал - безопасен при возгорании, не выделяет токсичных газов
• Электромагнитная совместимость: да - снижает уровень радиопомех, соответствует требованиям EMC
• Цвет: никель - матовый серебристый, устойчив к царапинам и окислению

Совместимость и монтаж

Кабельный ввод резьбовой М20 ввинчивается в подготовленное резьбовое отверстие диаметром 20 мм с шагом 1.5 мм. Перед установкой необходимо:

• Выбрать кабель с внешним диаметром в пределах 10–14 мм - меньший диаметр не обеспечит герметичность, больший - повредит уплотнение
• Очистить поверхность кабеля от грязи и масла перед введением в уплотнительное кольцо
• Затянуть ввод равномерно, без перекоса - избыточный момент может деформировать уплотнение
• Обеспечить, чтобы экран кабеля был зачищен и контактировал с внутренней частью ввода - иначе заземление будет нарушено

Изготовлен для монтажа в толстостенные металлические панели. Для пластиковых корпусов требуется использование переходных колец или специальных креплений - сам ввод не предназначен для установки в неметаллические материалы.

Безопасность и стандарты

Кабельный ввод zeta34707 соответствует требованиям к электробезопасности и защите от воздействия окружающей среды. Применяет принципы, согласованные с IEC 60529 (классификация IP) и EN 62444 (требования к кабельным вводам). Отсутствие галогенов делает его подходящим для помещений с повышенными требованиями к пожаробезопасности, например, в метро, медицинских учреждениях и объектах энергетики.

Преимущества

• Высокая степень защиты IP66–IP68 - работает в сырых, запылённых и агрессивных средах
• Автоматическое заземление экрана кабеля - исключает необходимость дополнительных проводов
• Никелированная латунь - долговечнее обычной стали, не требует частой замены
• Ударопрочность и широкий температурный диапазон - надёжно служит в холодильных камерах, на открытых площадках и в нагреваемых зонах
• EMC-совместимость - снижает риск сбоев в чувствительной аппаратуре

Ограничения применения

• Не подходит для кабелей с диаметром менее 10 мм - уплотнение не сработает, возможна протечка
• Не предназначена для установки в неметаллические корпуса - заземление экрана невозможно без контакта с металлом
• Не рекомендовано применение с многожильными кабелями, имеющими очень мягкие или сплющенные оболочки - они могут деформироваться и терять герметичность
• При длительном погружении (IP68) следует проверять соответствие конкретному режиму эксплуатации - производитель указывает максимальную глубину и время в документации

Примеры использования

• Ввод экранированного кабеля в частотный преобразователь на заводе
• Герметизация сигнальных кабелей в датчике уровня на насосной станции
• Подключение кабеля к панели управления в холодильной камере с высокой влажностью
• Фиксация и заземление кабеля в шкафу ЧПУ на металлургическом участке
• Монтаж в наружном распределительном щите на автозаправочной станции

Практические советы

• Перед покупкой обязательно измерьте реальный внешний диаметр вашего кабеля - он может отличаться от маркировки на бирке
• Если кабель имеет толстую оболочку, но малый диаметр жил - используйте ввод только с уплотнителем, рассчитанным именно на этот диапазон
• При использовании нескольких вводов в одном шкафу - располагайте их так, чтобы кабели не перегибались и не перетирались
• Проверяйте контакт заземления после монтажа - тестером на сопротивление между экраном и корпусом
• При необходимости замены - не затягивайте слишком сильно: латунь мягче стали, легко перекручивается
