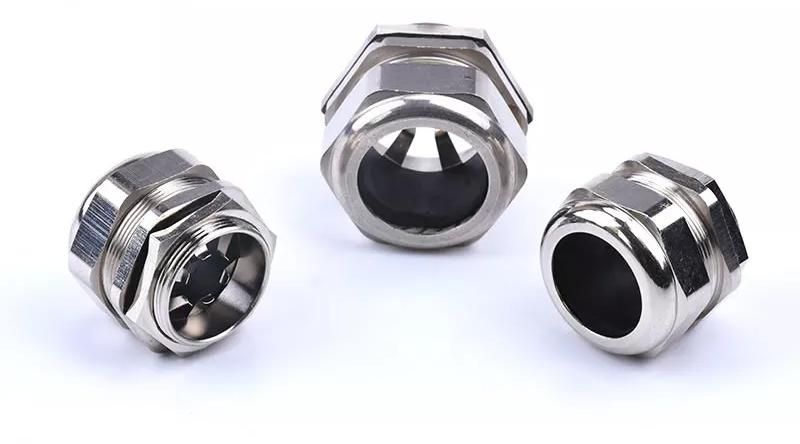

Кабельный ввод ВКЭ1-ЛР-М40-30-L11 IP66/IP67/IP68 | zeta34715 ГОФРОМАТИК ЗЭТА

Кабельный ввод ВКЭ1-ЛР-М40-30-L11 от ЗЭТА Новосибирск предназначен для надёжного ввода экранированных кабелей в электрощиты и оборудование, обеспечивающего герметичность, заземление экрана и защиту от внешних воздействий. Этот кабельный ввод сочетает прочную конструкцию из никелированной латуни с высокой степенью защиты IP66–IP68.

Назначение и область применения

Кабельный ввод ВКЭ1-ЛР-М40-30-L11 используется для фиксации, герметизации и заземления экранированных силовых и сигнальных кабелей в корпусах распределительных щитов, станков, автоматизированных систем и других устройств, работающих в агрессивных условиях. Подходит для установки в помещениях и на открытых площадках, где требуется защита от пыли, воды, механических ударов и ЭМИ.

Технические характеристики

• Номинальная резьба: M40×1.5 - совместима со стандартными отверстиями в корпусах оборудования
• Диапазон диаметров кабеля: 22–30 мм - позволяет использовать кабели с жилами и оплеткой в этом диаметре
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (временное погружение до 1 м), IP68 (длительное погружение под давлением)
• Материал корпуса: никелированная латунь - коррозионностойкая, проводящая, долговечная
• Уплотнение: эластомерное кольцо - плотно обжимает кабель, предотвращает просачивание жидкостей
• Температурный диапазон: от –40 C до +100 C - работает в суровых климатических условиях
• Экранирование: да - обеспечивает непрерывный контакт экрана кабеля с корпусом устройства
• Электромагнитная совместимость: да - снижает уровень помех в чувствительных системах
• Ударопрочность: да - выдерживает механические нагрузки при транспортировке и эксплуатации
• Безгалогенный состав: да - безопасен при возгорании, соответствует требованиям экологии и безопасности
• Цвет: никель - антикоррозийное покрытие, легко очищается

Совместимость и монтаж

Кабельный ввод ВКЭ1-ЛР-М40-30-L11 устанавливается в подготовленное отверстие диаметром 40 мм с резьбой M40×1.5. Для монтажа потребуется ключ на 40 мм. Перед установкой проверьте соответствие диаметра кабеля (22–30 мм): слишком тонкий кабель не будет плотно зафиксирован, слишком толстый - повредит уплотнитель. Убедитесь, что экран кабеля контактирует с внутренней поверхностью ввода - это необходимо для эффективного заземления. После затяжки проверьте герметичность: при необходимости используйте тест на давление или контроль утечки воздуха.

Безопасность и стандарты

Кабельный ввод ВКЭ1-ЛР-М40-30-L11 соответствует требованиям международных стандартов для изделий с защитой IP66–IP68. Безгалогенная конструкция соответствует нормам RoHS и IEC 60754. Применение в электрических установках допускается согласно ГОСТ Р 51317 и ПУЭ. Высокая степень защиты делает его подходящим для использования в взрывоопасных зонах класса Zone 1/Zone 2 при соблюдении требований к заземлению и герметизации.

Преимущества

• Обеспечивает надёжное заземление экрана кабеля без дополнительных компонентов
• Высокая степень защиты IP68 - подходит для постоянного контакта с водой
• Никелированная латунь устойчива к коррозии даже в химически активной среде
• Поддерживает электромагнитную совместимость - снижает шум в системах управления и связи
• Ударопрочная конструкция - минимизирует риск повреждений при сборке и обслуживании
• Не содержит галогенов - безопаснее при пожаре и соответствует современным экологическим нормам

Ограничения применения

• Не предназначена для работы с неэкранированными кабелями - потеряется функция заземления экрана
• Не рекомендовано использование с кабелями диаметром менее 22 мм или более 30 мм - возможна утечка или деформация уплотнителя
• Не следует применять в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - материал может потерять эластичность
• Требует обязательного заземления корпуса оборудования - без этого эффект ЭМС и защиты от перенапряжений не реализуется

Примеры использования

• Ввод экранированного кабеля в частотный преобразователь на промышленном конвейере
• Герметизация кабелей датчиков температуры в холодильных камерах с циклическими перепадами температур
• Подключение кабелей управления к панелям в морских судах или на нефтегазовых платформах
• Интеграция в системы автоматизации пищевой промышленности, где важна мойка под давлением и бактериальная чистота

Практические советы

• Перед установкой протяните кабель через ввод - не обрезайте изоляцию заранее, чтобы не повредить экран
• Проверяйте момент затяжки: переусердствовать нельзя - можно треснуть резьбу или деформировать уплотнитель
• Для многожильных кабелей с мягким экраном используйте термоусадочные трубки на входе - это улучшит механическую устойчивость
• При использовании в условиях повышенной влажности регулярно осматривайте место соединения на предмет коррозии - хотя латунь никелирована, микротрещины в покрытии всё же возможны
• Артикул zeta34715 - это один из вариантов исполнения; аналоги от ГОФРОМАТИК и ЗЭТАРУС имеют те же параметры, но могут отличаться цветом или длиной резьбовой части
