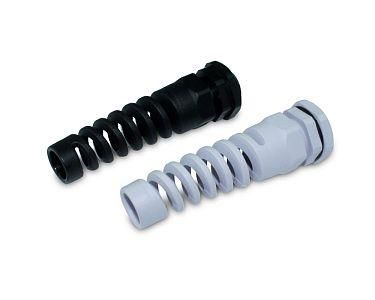

Кабельный ввод ВКС-ПР-M25-18-L10 черный IP68 | zeta35204 ГОФРОМАТИК ЗЭТА

Кабельный ввод резьбовой ВКС-ПР-M25-18-L10 IP68 от ЗЭТА Новосибирск обеспечивает герметичное прохождение кабеля через стенку корпуса, защищая оборудование от пыли и воды даже при длительном погружении. Подходит для установки в промышленной автоматике, наружных щитах и оборудовании, работающем в агрессивных условиях.

Назначение и область применения

ВКС-ПР-M25-18-L10 IP68 используется для надёжного и герметичного вывода кабелей из электрических шкафов, распределительных коробок и других устройств. Его основная задача - предотвращать попадание влаги, пыли и внешних воздействий внутрь оборудования. Применяется там, где важна высокая степень защиты: на улице, в цехах с мойкой, в пищевой и химической промышленности, на насосных станциях и в системах автоматизации.

Технические характеристики

• Тип: резьбовой кабельный ввод
• Резьба: M25 (внутренняя, для крепления в отверстие корпуса)
• Диапазон диаметров кабелей: до 18 мм (по внешнему диаметру)
• Длина выходной части: 10 мм
• Степень защиты: IP68 - полная защита от пыли и долговременного погружения в воду
• Материал корпуса: термопластичный эластомер (высокоэластичный, устойчивый к перепадам температур и УФ)
• Рабочая температура: от –40C до +90C

Совместимость и монтаж

ВКС-ПР-M25-18-L10 IP68 вворачивается в подготовленное резьбовое отверстие диаметром 25 мм. Для монтажа требуется гаечный ключ или плоскогубцы - затягивать следует равномерно, чтобы не повредить резьбу или уплотнитель. Кабель протягивается через центральное отверстие; после фиксации он плотно зажимается внутри ввода, образуя герметичную seal. Убедитесь, что наружный диаметр кабеля не превышает 18 мм - иначе герметизация будет нарушена. Не используйте с жесткими многожильными проводами без предварительной опрессовки или оболочки.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60529 по классификации степени защиты IP68. Материалы сертифицированы на соответствие RoHS - не содержат опасных веществ. Произведено в соответствии с ГОСТ Р 51317.1–2009.

Преимущества

• Высокая герметичность благодаря эластичному материалу, который адаптируется под любой кабель до 18 мм
• Устойчивость к экстремальным температурам - работает в холодных регионах и нагреваемых помещениях
• Не требует дополнительных уплотнителей или клея - всё встроено
• Удобная форма: короткая выходная часть (L10) позволяет экономить место в тесных корпусах
• Поддерживает многократную замену кабелей без потери герметичности

Ограничения применения

• Не предназначен для кабелей с наружным диаметром более 18 мм - возможна утечка
• Не рекомендован для использования с кабелями, имеющими острые металлические элементы (например, бронированные с открытой оплеткой) - риск повреждения уплотнения
• Не рассчитан на механическую нагрузку: нельзя использовать как точку крепления для веса кабеля
• Не совместим с кабелями, содержащими масла, растворители или агрессивные химикаты - материал может набухнуть

Примеры использования

• Герметизация входа кабеля питания в наружный распределительный щит
• Подключение датчиков уровня в канализационных колодцах
• Вывод сигнальных кабелей от контроллеров PLC в цехах с частой мойкой
• Установка в исполнительных механизмах и насосах, работающих во влажной среде

Практические советы

• Перед установкой проверьте реальный наружный диаметр кабеля - не доверяйте маркировке на оболочке
• Если кабель слишком мягкий, используйте пластиковую вставку (трубку) для укрепления перед вводом
• При монтаже в металлические корпуса - обязательно примените контргайку, если она предусмотрена конструкцией
• Для удобства сборки можно смазать резьбу немного силиконовой смазкой - это облегчит последующее обслуживание
• Артикул zeta35204 - это тот же самый ВКС-ПР-M25-18-L10 IP68 от ЗЭТА Новосибирск, но с другим номером в каталоге. Уточняйте совместимость при закупках у разных поставщиков: ЗЭТАРУС, ГОФРОМАТИК - все они выпускают аналогичные изделия.
