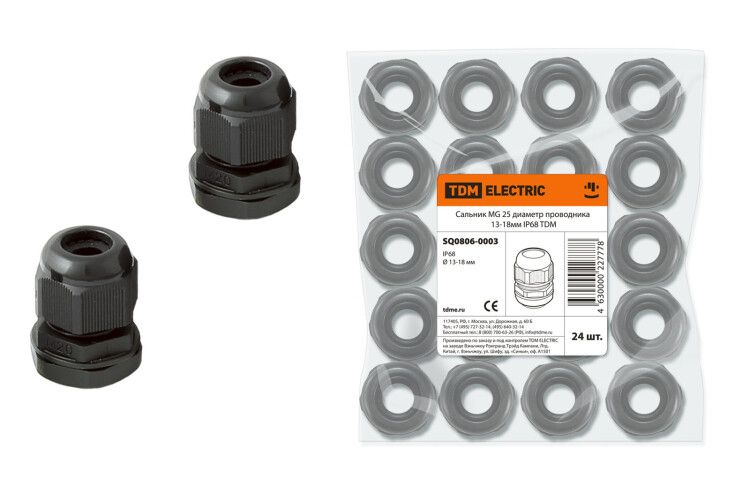

Сальник MG 25 диаметр проводника 13-18мм IP68 | SQ0806-0003 TDM

Сальник MG 25 диаметр проводника 13–18 мм IP68 от TDM ELECTRIC - герметичный элемент для надёжной фиксации и уплотнения кабелей в жёстких условиях. Артикул sq0806-0003 обеспечивает защиту от пыли, воды и механических нагрузок, подходя для установки в электрощитах, на промышленном оборудовании и объектах электроснабжения.

Назначение и область применения

Сальник MG 25 диаметр проводника 13–18 мм IP68 используется для герметизации входов кабелей в корпуса оборудования. Он предотвращает попадание пыли, влаги и других внешних воздействий внутрь щита или устройства. Применяется в промышленных системах управления, на конвейерах, насосных станциях, в распределительных щитах и на объектах с повышенными требованиями к защите.

Технические характеристики

• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Диапазон диаметров кабеля: 13–18 мм
• Резьба: метрическая M25, шаг 2 мм, длина резьбы 41 мм
• Наружный диаметр гайки: 33 мм, размер ключа: 30 мм
• Тип уплотнения: многослойное кольцо из неопрена + прокладка
• Материал корпуса и гаек: нейлон с высокой термостойкостью
• Рабочая температура: от –40 C до +80 C
• Цвет: чёрный (RAL 9005)
• Конструкция: разделяемый, со съёмной контргайкой и функцией разгрузки натяжения
• Безгалогенный состав, EMC-совместимый
• Поверхность: необработанная, без дополнительного покрытия

Совместимость и монтаж

Сальник MG 25 диаметр проводника 13–18 мм IP68 устанавливается в отверстие диаметром 25 мм с метрической резьбой. Крепится с помощью контргайки - она позволяет затянуть сальник плотно, не перегружая кабель. Благодаря раздельной конструкции, его можно собирать прямо на кабеле, что ускоряет монтаж. Установка требует ключа на 30 мм. Подходит для одиночных кабелей, не для пучков. Для многожильных кабелей проверьте суммарный диаметр - он должен попадать в диапазон 13–18 мм.

Безопасность и стандарты

• Соответствует классу защиты IP68 - один из самых высоких уровней для промышленных условий
• Изготовлен без галогенов - безопасен при возгорании, соответствует экологическим нормам
• Электромагнитная совместимость (EMC) обеспечивается конструкцией - не создаёт помех
• Материалы выдерживают широкий температурный диапазон, включая низкие зимние температуры

Преимущества

• Многослойное уплотнение из неопрена гарантирует долговечную герметичность даже при колебаниях температуры
• Функция разгрузки натяжения снижает риск повреждения жил кабеля при затяжке
• Разделяемая конструкция позволяет монтировать сальник на уже проложенный кабель - экономит время
• Ударопрочный пластик не трескается при ударах и вибрациях
• Контргайка и основная гайка обеспечивают двойную фиксацию - исключает самопроизвольное ослабление

Ограничения применения

• Не предназначен для кабелей с диаметром менее 13 мм или более 18 мм - возможна утечка или деформация
• Не рекомендован для частых циклических изгибов кабеля - материал не рассчитан на постоянную подвижность
• Не используйте с трубчатыми или плоскими кабелями - форма уплотнения оптимизирована только для круглых
• Поверхность не имеет антикоррозийного покрытия - не применяйте в агрессивных химических средах

Примеры использования

• Вход кабеля питания в промышленный контроллер
• Герметизация кабелей в распределительном щите на улице
• Подключение датчиков к корпусу насосной станции
• Заводская сборка автоматических линий с высокой влажностью

Практические советы

• Перед установкой проверьте точный диаметр кабеля - лучше использовать штангенциркуль
• При использовании с толстым кабелем (ближе к 18 мм) слегка смажьте уплотнение мылом - так легче вставить
• Затягивайте контргайку равномерно - не переусердствуйте, чтобы не сплющить уплотнение
• Если требуется замена - сальник легко демонтируется благодаря разделяемой конструкции
• Артикул sq0806-0003 совпадает с моделью TDM ELECTRIC - сверьте номер при заказе запчастей
