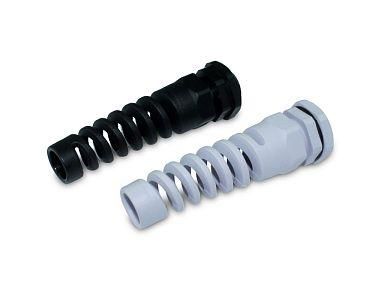

Кабельный ввод ВКС-ПР-M20-12-L9 черный IP68 | zeta35203 ГОФРОМАТИК ЗЭТА

Кабельный ввод резьбовой ВКС-ПР-M20-12-L9 IP68 от ЗЭТА Новосибирск обеспечивает герметичное прохождение кабеля через стенку корпуса, защищая оборудование от пыли и воды даже при длительном погружении. Подходит для установки в распределительных щитах, промышленной автоматике и наружных устройствах.

Назначение и область применения

ВКС-ПР-M20-12-L9 IP68 используется для надёжного крепления и уплотнения силовых и сигнальных кабелей в местах выхода из электрооборудования. Применяется там, где важна высокая степень защиты - например, в условиях повышенной влажности, на открытых площадках, в пищевой, химической и нефтегазовой промышленности.

Технические характеристики

• Тип: резьбовой кабельный ввод
• Резьба: M20×1,5 - стандартизированная метрическая резьба для фиксации в отверстии
• Наружный диаметр кабеля: до 12 мм - подходит для кабелей с изоляцией этого размера
• Длина корпуса: 9 мм - компактная форма для ограниченного пространства
• Степень защиты: IP68 - полная защита от пыли и долговременного погружения в воду при давлении
• Материал корпуса: термопластичный эластомер - устойчив к перепадам температур и механическим нагрузкам
• Цвет: чёрный - совместим с большинством промышленных решений

Совместимость и монтаж

ВКС-ПР-M20-12-L9 IP68 вворачивается в предварительно просверленное отверстие диаметром 20 мм с резьбой М20×1,5. Установка выполняется гаечным ключом - не требует специальных инструментов. Кабель продевается через центральное отверстие, после чего зажимной элемент плотно обжимает изоляцию. Для герметизации важно выбрать кабель с внешним диаметром близким к 12 мм - слишком тонкий кабель снижает эффективность уплотнения.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60529 по классификации степени защиты IP68. Произведено в соответствии с нормами безопасности для промышленного оборудования. Сертификация подтверждает устойчивость к воздействию масел, агрессивных сред и постоянной влаги.

Преимущества

• Высокая герметичность благодаря двухступенчатому уплотнению - исключает протечки даже при погружении
• Устойчивость к вибрациям - не loosens при работе оборудования
• Не требует обслуживания - срок службы определяется материалом кабеля, а не самим вводом
• Широкий температурный диапазон - работает при минус 40C до +80C

Ограничения применения

• Не предназначен для кабелей с диаметром более 12 мм - возможен риск повреждения уплотнения
• Не рекомендован для частой замены кабелей - многократное извлечение снижает герметичность
• Не поддерживает провода без оболочки - требуется наличие внешней изоляции
• Не является средством против перегрузки по току - не заменяет коммутационную аппаратуру

Примеры использования

• Подключение датчиков уровня в резервуарах
• Вывод кабелей от насосов и двигателей в сырых помещениях
• Герметизация входов в шкафы управления на улице
• Монтаж в системах автономного освещения и видеонаблюдения

Практические советы

• Перед установкой проверьте внутренний диаметр кабеля - он должен подходить под максимальный 12 мм, указанный в характеристиках
• При использовании в агрессивной среде выбирайте кабели с химически стойкой оболочкой - ВКС-ПР-M20-12-L9 IP68 не защищает сам кабель
• Не затягивайте чрезмерно - переусилие может деформировать резьбу или уплотнитель
• Для удобства сборки используйте смазку на основе силикона - она облегчит завинчивание и увеличит срок службы уплотнения
• Артикул zeta35203 - единственный идентификатор для заказа; другие бренды (ГОФРОМАТИК, ЗЭТАРУС) выпускают аналоги, но они не взаимозаменяемы без проверки геометрии
