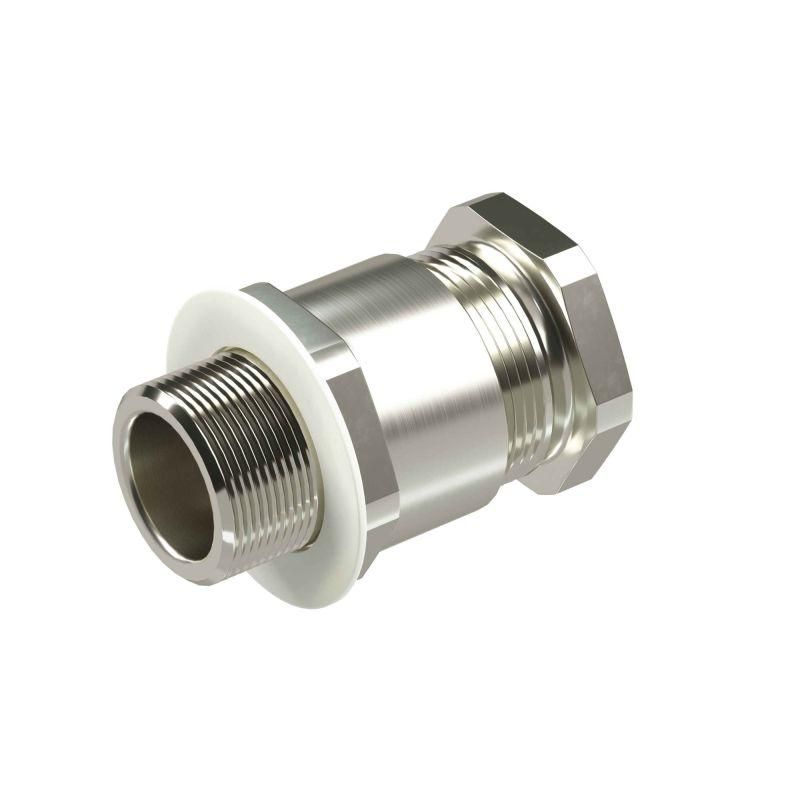

Взрывозащищенный кабельный ввод серии КН для небронированного кабеляМ20х1,5 D:5,8-12мм. Никелированная латунь IP66/IP68 | KH2MHK DKC ДКС

Кабельный ввод серии КН для небронированного кабеля М20х1,5 D:5,8–12 мм, изготовленный из никелированной латуни, обеспечивает герметичный и безопасный ввод кабеля в оборудование, работающее во взрывоопасных средах. Бренд DKC и артикул kh2mhk соответствуют требованиям к защите от пыли, воды и взрыва.

Назначение и область применения

Кабельный ввод серии КН предназначен для надёжного ввода небронированных кабелей в корпуса электрооборудования: шкафы, щитки, клеммные коробки, посты управления. Применяется в условиях, где есть риск возникновения взрывоопасной атмосферы — например, на химических заводах, нефтегазовых объектах, элеваторах, участках с пылевыми выбросами. Подходит как для внутренней установки внутри оборудования, так и для прокладки кабельных линий через стенки взрывозащищённых камер.

Технические характеристики

• Номинальный размер резьбы: M20×1,5 мм — совместим с типовыми резьбовыми отверстиями в оборудовании
• Диаметр кабеля: 5,8–12 мм — поддерживает кабели с внешним диаметром в этом диапазоне
• Материал: никелированная латунь — устойчив к коррозии, долговечен, легко монтируется
• Степень защиты: IP66 (защита от мощных струй воды) и IP68 (длительное погружение в воду)
• Диапазон рабочих температур: от –60 °C до +200 °C — работает в экстремальных климатических условиях
• Тип уплотнения: уплотнительное кольцо — обеспечивает плотную посадку вокруг кабеля без деформации жил
• Исполнение: прямолинейное — кабель вводится прямо, без поворотов
• Цвет: светло-серый — визуально отличается от других элементов, удобен для контроля
• Маркировка по взрывозащите: 1ExdbIICGb / 1ExeIICGb / 2ExnRIICGc / ExtaIIICDa / PBExdbIMb / PПExeIMc — сертифицирован для работы в зонах с газовой и пылевой опасностью

Совместимость и монтаж

Кабельный ввод серии КН устанавливается в резьбовое отверстие M20×1,5 мм на корпусе оборудования. Перед монтажом необходимо:

• Выбрать кабель с наружным диаметром 5,8–12 мм — меньший или больший диаметр нарушает герметичность
• Закрутить ввод рукой до упора, затем затянуть ключом с усилием не более 4 Н·м — перетяжка повредит уплотнение
• Не использовать с бронированным кабелем — конструкция не рассчитана на механическую нагрузку от оплетки
• Проверить соответствие резьбы на корпусе — допускаются только метрические резьбы M20×1,5

Безопасность и стандарты

Кабельный ввод DKC серии КН соответствует международным нормам взрывозащиты IEC 60079-0, IEC 60079-1, IEC 60079-7, IEC 60079-15. Сертификаты подтверждают применение в следующих зонах:

• Газовые зоны: Zone 1 и Zone 2 — места, где взрывоопасная газовая смесь возможна периодически или постоянно
• Пылевые зоны: Zone 20, 21, 22 — области с высокой концентрацией горючей пыли

Маркировка указывает на тип взрывозащиты: взрывонепроницаемая оболочка (d), увеличенная безопасность (e), неискрящий режим (nR), пыленепроницаемая оболочка (tA). Это позволяет использовать изделие в сложных промышленных системах без дополнительных мер защиты.

Преимущества

• Никелирование поверхности латуни предотвращает окисление и снижает трение при закручивании
• Высокий класс защиты IP66/IP68 гарантирует работу даже при промывке водой или длительном контакте с жидкостью
• Широкий температурный диапазон (-60…+200 °C) делает его пригодным для холодильных установок и печей
• Одиночное уплотнительное кольцо обеспечивает равномерное давление на кабель — не требует регулировки
• Сертифицирован для двух типов опасных зон одновременно — экономит время на проектирование

Ограничения применения

• Не применяется с бронированными кабелями — уплотнение не воспринимает механическую нагрузку от металлической оплётки
• Не рекомендован для кабелей с диаметром менее 5,8 мм — возможен проскок и потеря герметичности
• Не предназначен для частых демонтажей — многократная сборка/разборка снижает срок службы уплотнения
• Не используется в средах с агрессивными химическими веществами (например, концентрированные кислоты) — материал не устойчив к таким воздействиям

Примеры использования

• Подключение сигнальных кабелей к датчикам в газоперерабатывающем цехе
• Ввод силового кабеля в взрывозащищённый распределительный щит на нефтебазе
• Прокладка кабеля в клеммную коробку на элеваторе с пылевыми выделениями
• Фиксация кабеля в посте управления на химическом реакторе
• Монтаж в устройствах автоматизации, работающих при низких температурах (например, в холодильных камерах)

Практические советы

• Перед установкой проверьте диаметр кабеля штангенциркулем — точность важнее маркировки на оболочке
• Если кабель слишком тонкий, используйте термоусадочные трубки для увеличения диаметра до нужного значения
• При монтаже в вертикальной плоскости — направьте выход кабеля вниз, чтобы исключить скопление влаги внутри
• При замене старого ввода — всегда проверяйте состояние уплотнительного кольца; при малейших трещинах замените его
• Храните запасные вводы в сухом месте — влага может вызвать коррозию даже никелированной латуни
