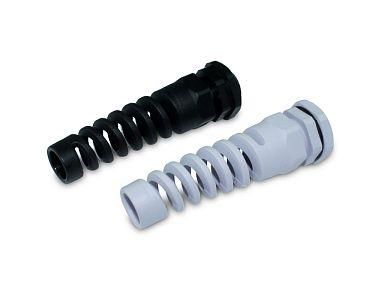

Кабельный ввод ВКС-ПР-PG13.5-12-L9 серый IP68 | zeta35224 ГОФРОМАТИК ЗЭТА

Кабельный ввод резьбовой ВКС-ПР-PG13.5-12-L9 IP68 от ЗЭТА Новосибирск обеспечивает герметичное прохождение кабеля через стенку корпуса, защищая оборудование от пыли и воды даже при временном погружении. Подходит для установки в распределительных щитах, промышленной автоматике и наружных устройствах.

Назначение и область применения

ВКС-ПР-PG13.5-12-L9 IP68 используется для надёжного и герметичного вывода кабелей из электрооборудования. Его применяют там, где важна защита от внешней среды - например, в уличных шкафах управления, на насосных станциях, в пищевой и химической промышленности. Модель рассчитана на постоянную работу в условиях повышенной влажности, перепадов температур и воздействия моющих средств.

Технические характеристики

• Тип: резьбовой кабельный ввод
• Резьба: PG13.5 - совместима с стандартными гильзами и фланцами этого типа
• Диаметр входного отверстия: 12 мм - подходит для кабелей с наружным диаметром до 12 мм
• Длина корпуса: L9 = 9 мм - компактная форма для плотных монтажных пространств
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду при давлении выше атмосферного
• Материал корпуса: термопластичный эластомер - устойчив к УФ, маслам, бензину и агрессивным средам
• Рабочий диапазон температур: от –40C до +85C

Совместимость и монтаж

ВКС-ПР-PG13.5-12-L9 IP68 монтируется в предварительно просверленное отверстие диаметром 13,5 мм. Для установки требуется гаечный ключ на 17 мм. Резьба PG13.5 соответствует DIN 40430, что гарантирует совместимость со стандартными крышками, фланцами и корпусами от большинства производителей. Кабель зажимается внутренним уплотнителем - не требует дополнительных прокладок или клея. После затяжки проверьте герметичность: при правильной сборке между вводом и кабелем не должно быть люфта.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60529 по классификации степеней защиты IP68. Применяемые материалы сертифицированы на соответствие RoHS. Конструкция исключает образование острых кромок, снижая риск повреждения изоляции кабеля при монтаже.

Преимущества

• Высокая герметичность благодаря двойному уплотнению: по корпусу и по кабелю
• Устойчивость к механическим нагрузкам - выдерживает усилие на вытягивание до 100 Н
• Не требует специальных инструментов для установки
• Долговечность материала - сохраняет эластичность при экстремальных температурах
• Подходит для многожильных и одножильных кабелей с круглым сечением

Ограничения применения

• Не предназначен для кабелей с квадратным, плоским или нестандартным сечением
• Не рекомендован для постоянного погружения под высоким гидростатическим давлением (например, глубже 1 метра более чем на 24 часа без тестирования)
• Не следует использовать в системах с частыми ударными нагрузками без дополнительной фиксации
• Работает только с кабелями, имеющими наружный диаметр ≤12 мм; большие кабели вызывают деформацию уплотнителя и потерю герметичности

Примеры использования

• Герметизация выхода силового кабеля из щита управления станком ЧПУ
• Вывод сигнальных проводов от датчиков уровня в канализационных колодцах
• Подключение кабелей к взрывозащищённым светильникам в нефтегазовой отрасли
• Монтаж в контроллеры автономных систем освещения на открытых площадках

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен быть на 0,5–1 мм меньше 12 мм для надёжного зажима
• Не перетягивайте резьбу: избыточный момент может треснуть корпус или деформировать уплотнитель
• Если кабель тонкий (менее 6 мм), используйте дополнительный калибратор или заполните свободное пространство термоусадкой
• Для монтажа в металлические панели примените контргайку (если она не встроена) - это повысит прочность крепления
• Артикул zeta35224 - один из самых распространённых в линейке ЗЭТА Новосибирск; аналоги от ГОФРОМАТИК и ЗЭТАРУС имеют те же параметры, но отличаются цветом и маркировкой
