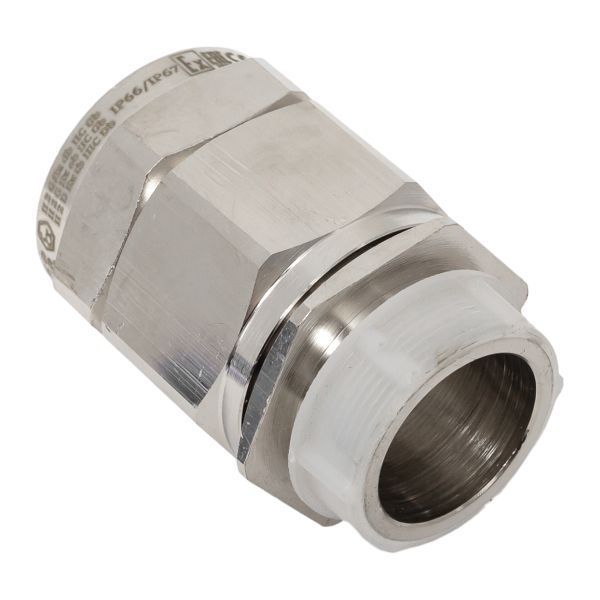

Кабельный ввод взрывозащищенный M40x1,5 FECA 1Ex d IIC Gb/1Ex e II Gb/0Ex ia Ga/2Ex nR Gc | cgm40x1.5 EKF

Кабельный ввод взрывозащищенный M40x1,5 FECA 1Ex d IIC Gb/1Ex e II Gb/0Ex ia IIC Ga/2Ex nR II Gc EKF предназначен для герметичного и безопасного вывода бронированных кабелей через стенки взрывоопасных зон. Бренд EKF предлагает эту модель в серии PROxima - она сочетает механическую прочность латуни, двухступенчатое уплотнение и соответствие требованиям взрывозащиты классов Ex d, Ex e, Ex ia и Ex nR.

Назначение и область применения

Кабельный ввод M40x1,5 FECA используется там, где требуется одновременно обеспечить:

• герметизацию кабеля на уровне IP68 - против воды, пыли и агрессивной среды;
• взрывозащиту - предотвращение распространения внутреннего взрыва из оборудования во внешнюю среду;
• защиту от выдергивания кабеля - благодаря двойному уплотнению под броней и на внешней оболочке.

Подходит для установки в электрооборудование, работающее в зонах с повышенной опасностью взрыва газов, паров или пыли: нефтегазовые объекты, химические производства, угольные шахты, элеваторы, цеха с растворителем.

Технические характеристики

• Резьба: М40×1,5 - стандартизированная метрическая резьба для фиксации в корпусах и крышках оборудования.
• Диаметр кабеля: 27–37 мм - внешний диаметр обжимаемого кабеля; внутренний диаметр брони - 25–31 мм.
• Материал: Латунь с никелированным покрытием - устойчив к коррозии, подходит для агрессивных сред, легко монтировать даже в условиях высокой влажности.
• Тип уплотнения: Уплотнительное кольцо - два слоя: один внутри (для брони), второй снаружи (для внешней оболочки кабеля).
• Степень защиты IP: IP00 - указана только для самого ввода как компонента; фактическая степень защиты системы достигает IP68 при правильной сборке с кабелем.
• Оснащение: Клемма - позволяет закрепить жилы кабеля внутри, исключая нагрузку на провода при затяжке.
• Способ монтажа: На кабельном лотке - крепится к металлическому лотку или щиту через резьбовое отверстие.
• Фиксация крышки: Винтовая - обеспечивает плотную посадку и возможность многократного демонтажа.
• Цвет: Серый - соответствует промышленной цветовой гамме, не требует окраски после установки.

Совместимость и монтаж

Кабельный ввод M40x1,5 FECA совместим с бронированными кабелями типа ААШв, ВБбШв, НИГ, КГ, а также другими с аналогичными габаритами. Для монтажа:

1. Заполните кабельный ввод снаружи - проденьте кабель через внешнее уплотнение.
2. Снимите внешнюю оболочку кабеля до уровня брони, оставьте 10–15 мм свободной брони.
3. Установите внутреннее уплотнение вокруг брони, затем введите кабель в корпус.
4. Закрутите клемму на токоведущих жилах - не перетягивать!
5. Затяните винтовую крышку - усилие должно быть достаточным для герметизации, но не повредить уплотнители.
6. Проверьте герметичность - при необходимости используйте тест давления или проверку на утечку.

Не допускается использование с неметаллическими (например, пластиковыми) кабелями без брони - уплотнение не будет работать.

Безопасность и стандарты

Кабельный ввод M40x1,5 FECA сертифицирован по следующим нормам взрывозащиты:

• 1Ex d IIC Gb - оборудование с “взрывонепроницаемой” оболочкой, группа IIC (газы: водород, этилен), уровень безопасности Gb - зона 1.
• 1Ex e II Gb - увеличенная безопасность (взрывозащита путём усиления изоляции), группа II, зона 1.
• 0Ex ia IIC Ga - искробезопасная цепь, максимальная безопасность, зона 0 (высшая категория для взрывоопасных зон).
• 2Ex nR II Gc - ограниченная энергия, зона 2 - для условий, где взрыв возможен лишь при нештатных ситуациях.

Эта комбинация делает изделие одним из самых универсальных в своей категории - подходит для зон 0, 1 и 2.

Преимущества

• Двойное уплотнение - гарантирует IP68 даже при длительной эксплуатации в сыром воздухе или при мытье оборудованием под давлением.
• Никелированная латунь - долговечна, не ржавеет, не теряет форму при частых монтажах.
• Клемма внутри - снижает риск обрыва жил при вибрации или перегрузке кабеля.
• Совместимость со всеми типами брони - не требует замены при смене кабеля одного класса.
• Высокий класс взрывозащиты - единственный ввод в этом ценовом сегменте, подходящий для зоны 0.

Ограничения применения

• Не применяется с кабелями без брони - уплотнение не работает без металлической оплётки.
• IP00 указан для самого ввода - реальная защита зависит от качества монтажа и целостности кабеля.
• Не рекомендован для кабелей с внешним диаметром менее 27 мм - возникает люфт, потеря герметичности.
• Не предназначена для постоянного погружения в жидкости - хотя IP68 заявлен, это не означает работу под водой более 1 м глубиной и более 30 минут без специального испытания.
• Не использовать в средах с агрессивными кислотами - латунь может подвергнуться коррозии при контакте с HCl, HNO₃.

Примеры использования

• Взрывозащищённый двигатель на нефтяной вышке - вывод кабеля питания через стенку корпуса.
• Щит управления в угольной шахте - кабельный ввод M40x1,5 FECA установлен в лоток, обеспечивающий доступ к контроллерам.
• Оборудование для переработки химических веществ - кабель с броней проходит через стену помещения с паром растворителей.
• Автоматизация конвейера в пищевой промышленности - мойка под давлением требует IP68, а наличие брони - защиту от механических повреждений.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен попадать в диапазон 27–37 мм. Если меньше - используйте переходник или другой ввод.
• Не используйте смазку на уплотнениях - она может разрушить резину и снизить срок службы.
• При использовании в зоне 0 обязательно соблюдайте все условия искробезопасности - не превышайте напряжение и ток, заданные для цепи.
• После первого запуска проверьте температуру в районе ввода - перегрев может свидетельствовать о плохом контакте в клемме.
• Для обслуживания - всегда отключайте питание и снимайте напряжение перед разборкой. Винтовая крышка легко снимается, но уплотнения меняются только оригинальными деталями EKF.
