Канал кабельный перфорированный (ВхШ: 80х80мм.) EKF PROxima | kk80-80

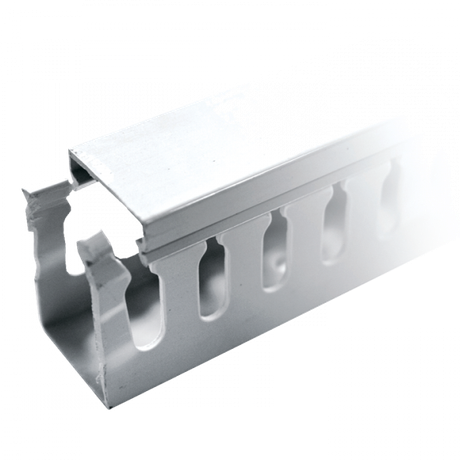

Кабель-канал перфорированный 80х80 мм от EKF (артикул kk80-80) предназначен для организации внутренних кабельных трасс в электрошкафах. Его перфорированная конструкция и самозатухающий ПВХ обеспечивают безопасную, удобную и долговечную прокладку проводов с возможностью быстрого доступа и вентиляции.

Назначение и область применения

Кабель-канал перфорированный 80х80 мм используется исключительно внутри распределительных щитов, шкафов управления и автоматических систем. Он служит для группировки и защиты кабелей, силовых и слаботочных линий, позволяя организовать чёткую, легко обслуживаемую трассу. Подходит для установки на DIN-рейках, стенках шкафа или кронштейнах. Применяется в промышленном оборудовании, станках, конвейерах, системах АСУ ТП и других объектах с высокой плотностью кабельных соединений.

Технические характеристики

• Размеры: 80×80 мм (высота × ширина), длина 2000 мм
• Материал: самозатухающий ПВХ (соответствует ТР ТС 004/2011)
• Наличие крышки: да, фиксируется на замках, снимается без инструментов
• Перфорация: шаг 4 мм, ширина отверстий 6 мм - равномерно по всей длине
• Цвет: серый
• Температурный режим: эксплуатация до +60 C
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Кабель-канал перфорированный 80х80 мм совместим с другими элементами серии PROxima: углы, переходники, заглушки и крепёж. Монтируется на поверхность с помощью саморезов через перфорацию или на DIN-рейку с использованием специальных креплений. Для сборки трассы достаточно отрезать нужную длину ножницами по металлу - край остаётся ровным без заусенцев. Крышка фиксируется зажимами, её можно открывать многократно без потери герметичности.

Безопасность и стандарты

Изготовлен из самозатухающего ПВХ, что соответствует требованиям ТР ТС 004/2011. Материал не поддерживает горение - при удалении источника пламени изделие прекращает гореть. Устойчив к воздействию масел, кислот, моющих средств и ультрафиолетового излучения. Не выделяет токсичных веществ при нагреве до предельных значений.

Преимущества

• Две параллельные линии перфорации - возможность подвода кабелей с любой стороны
• Закруглённые внутренние кромки - снижают риск повреждения изоляции при прокладке
• Отсутствие заусенцев - не требует дополнительной обработки после резки
• Не накапливает статическое электричество - минимизирует притяжение пыли
• Высокая механическая прочность при сохранении лёгкости веса

Ограничения применения

Кабель-канал перфорированный 80х80 мм не предназначен для наружной установки, особенно в условиях повышенной влажности, прямых осадков или постоянного контакта с водой. Не рекомендуется использовать в средах с температурой выше +60 C - материал теряет жесткость. Также не следует применять в местах с высокими ударными нагрузками - он не является защитной трубой, а лишь кабельной системой.

Примеры использования

• Формирование трассы для сигнальных кабелей в панели ЧПУ станка
• Разделение силовой и слаботочной проводки в щите управления насосной станцией
• Организация кабельных маршрутов в шкафах АСУ ТП на пищевых производствах
• Подключение датчиков и исполнительных механизмов в цехах с частым обслуживанием

Практические советы

• При прокладке кабелей используйте перфорацию для вывода проводов ближе к точкам подключения - так сокращаются лишние участки и уменьшается запутанность
• Учитывайте посадочные размеры: внешний габарит 80×80 мм - проверьте свободное место в шкафу перед заказом
• Для длинных трасс с несколькими ответвлениями комбинируйте с угловыми и T-образными элементами серии PROxima
• При необходимости резки - используйте острые ножницы по металлу; после резки не требуется зачистка краёв
• Не перегружайте канал более чем на 50–60% от объёма - это сохраняет теплоотдачу и доступ к кабелям
