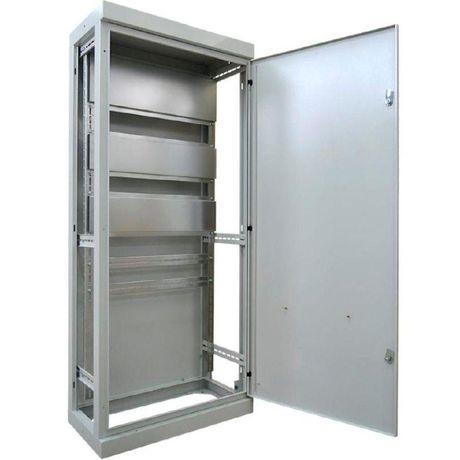

Каркас напольный цельносварной ВРУ-1 (1800х800х450) IP31 без боковых панелей серый | Б0059325 ЭРА

Каркас ВРУ-1 1800х800х450 мм напольный цельносварной без боковых панелей IP31 - это базовый элемент сборки вводно-распределительного устройства для установки в жилых и общественных зданиях. Произведён из стали, совместим с комплектующими ЭРА, артикул б0059325. Подходит для монтажа силового оборудования с нижним вводом кабелей.

Назначение и область применения

Каркас ВРУ-1 используется как основа для сборки вводно-распределительных устройств (ВРУ) в зданиях с трёхфазной сетью 380/220 В, 50 Гц. Применяется там, где требуется надёжная защита коммутационного оборудования от механических воздействий и доступа посторонних лиц. Устройство обеспечивает приём, распределение и учёт электроэнергии, а также защиту от перегрузок и КЗ. Подходит для установки в подвале, техническом помещении, на этажном щитовом узле.

Технические характеристики

• Формат: напольный, цельносварной корпус
• Размеры: высота 1800 мм, ширина 800 мм, глубина 450 мм
• Материал: сталь толщиной 1,2 мм
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Цвет: серый
• Количество дверей: одна передняя
• Наличие задней стенки: да
• Наличие монтажной панели: да (в комплекте)
• Ввод кабелей: снизу

Совместимость и монтаж

Каркас ВРУ-1 1800х800х450 мм напольный цельносварной без боковых панелей IP31 поставляется с готовыми элементами для сборки:

• 2 монтажные панели 160 мм - для установки автоматических выключателей и УЗО
• 1 монтажная панель 220 мм - для крупногабаритного оборудования
• 2 перфорированных швеллера и 2 перфорированных уголка - для фиксации оборудования в любом месте внутри корпуса
• 4 рым-болта M10 DIN580 - для подъёма и перемещения каркаса
• 1 задняя стенка - закрывает тыльную сторону

Монтаж выполняется на ровной поверхности. Для устойчивости можно использовать цокольное основание (по запросу). Ввод кабелей - через нижние отверстия; рекомендуется применять кабельные вводы с герметичными уплотнениями. Боковые панели отсутствуют - это позволяет легко получать доступ к внутреннему пространству со стороны стен.

Безопасность и стандарты

Изделие соответствует требованиям к ВРУ для систем TN-S и TN-C-S с глухозаземлённой нейтралью. Степень защиты IP31 исключает попадание инструментов и проводов более 2,5 мм в диаметре, а также защищает от конденсата и вертикального потока воды. Корпус не предназначен для работы во влажных помещениях с постоянным брызгами или мытьём струёй воды.

Преимущества

• Цельносварная конструкция повышает жесткость и долговечность
• Открытые боковые стороны упрощают монтаж и обслуживание
• Встроенные монтажные панели и перфорация позволяют гибко располагать оборудование
• Рым-болты обеспечивают безопасное перемещение при транспортировке и установке
• Поддерживает стандартизованные решения от ЭРА - совместим с другими компонентами серии ВРУ

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в сырых подвалах без дополнительной защиты
• IP31 не обеспечивает защиту от брызг сбоку - не подходит для мест с возможностью случайного контакта с водой
• Отсутствие боковых панелей требует соблюдения правил безопасности: запрещено оставлять открытую часть корпуса без контроля
• Не предназначен для установки в помещениях с агрессивной средой (пар, химические вещества, пыль в больших количествах)

Примеры использования

• Главный ВРУ в многоквартирном доме - приём энергии от ТП, распределение по этажам
• Щитовая на первом этаже офисного здания - управление освещением, розетками, кондиционерами
• Административное здание - распределение питания между отделами и системами безопасности
• Общественные объекты: школы, детские сады, поликлиники - для централизованного управления питанием

Практические советы

• Перед монтажом проверьте, что посадочные места под кабельные вводы соответствуют диаметрам используемых кабелей
• При использовании цокольного основания - убедитесь, что пол ровный и не проседает
• Используйте только болты и крепления, совместимые с перфорацией (M6–M8)
• Не забудьте подключить заземляющий проводник к корпусу - он уже предусмотрен конструкцией
• Каркас ВРУ-1 1800х800х450 мм напольный цельносварной без боковых панелей IP31 (артикул б0059325) от ЭРА рассчитан на длительную работу - регулярно проверяйте состояние креплений и целостность покрытия
