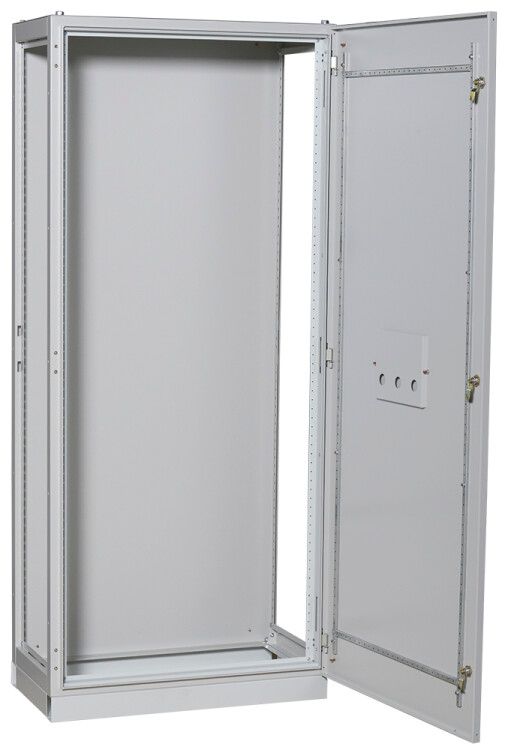

Корпус сборный ВРУ 1800х450х450 IP31 SMART ИЭК YKM50-1800-450-450 IEK

Корпус сборный ВРУ 1800х450х450 IP31 SMART от IEK предназначен для сборки вводно-распределительных устройств низковольтных комплектных установок (НКУ) в помещениях и на открытых площадках. Его прочная стальная конструкция с порошковым покрытием обеспечивает долгую эксплуатацию - до 25 лет - и защищает внутреннее оборудование от механических повреждений и пыли.

Назначение и область применения

Корпус сборный ВРУ 1800х450х450 IP31 SMART используется для сборки вводно-распределительных устройств, которые принимают, распределяют и учитывают электроэнергию напряжением 380/220 В в трёхфазных сетях 50 Гц. Он подходит для защиты линий от коротких замыканий и перегрузок, а также для редких операций включения и отключения.

Подходит для установки в жилых, коммерческих и промышленных зонах - внутри помещений и на улице. Благодаря открытому типу монтажа и возможности стыковки в блоки, корпус легко интегрируется в системы электроснабжения зданий, цехов, складов и насосных станций.

Технические характеристики

• Габариты: 1800×450×450 мм (высота × ширина × глубина)
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и капель воды, падающих вертикально
• Материал: сталь с порошковым покрытием - устойчив к коррозии и механическим воздействиям
• Цвет: RAL 7035 (серый)
• Тип монтажа: напольный, открытый
• Количество дверей: одна
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Условия установки: допускается использование вне помещений

Совместимость и монтаж

Корпус сборный ВРУ 1800х450х450 IP31 SMART имеет сборно-разборную конструкцию с готовыми технологическими отверстиями для стыковки с другими корпусами в блоки. Это позволяет формировать длинные ряды шкафов без дополнительных соединителей.

Для монтажа требуется ровная горизонтальная поверхность. Установка выполняется на анкерные болты через отверстия в основании. Для удобства сборки доступны съёмные боковые стенки - они снижают стоимость изготовления блочных решений, так как позволяют использовать один корпус как боковой элемент в ряду.

Не требует сварки - все элементы крепятся болтовыми соединениями. Подходит для монтажа автоматических выключателей, рубильников, счетчиков и других компонентов НКУ, соответствующих габаритам корпуса.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями к низковольтным комплектным устройствам. Степень защиты IP31 обеспечивает безопасность от случайного контакта с токоведущими частями и попадания крупной пыли. Материал - сталь с порошковым покрытием - не поддерживает горение и не выделяет токсичных веществ при нагреве.

Произведён в рамках серийной линейки SMART от IEK, которая прошла испытания на соответствие ГОСТ Р 51321.1 и другим нормативам для оборудования до 1000 В AC.

Преимущества

• Высокая ремонтопригодность: съёмные стенки и открытый монтаж упрощают обслуживание
• Универсальность: совместим с большинством распространённых схем НКУ
• Долговечность: срок службы 25 лет благодаря качественной стали и антикоррозийному покрытию
• Экономия на сборке: возможность стыковки в блоки и применение съёмных боковых стенок снижают расходы на материалы
• Удобство транспортировки: разборная конструкция позволяет доставлять корпус в собранном виде или по частям

Ограничения применения

• Не подходит для мест с постоянным воздействием струй воды, сильной запылённостью или химически активной средой - степень защиты IP31 недостаточна
• Запрещена установка в условиях температур ниже -25C и выше +40C без дополнительного теплового контроля
• Не предназначен для взрывоопасных зон (не имеет взрывозащиты Ex)
• Порошковое покрытие может повреждаться при ударах острыми предметами - избегайте механических нагрузок при монтаже

Примеры использования

• Вводно-распределительные устройства в многоэтажных жилых домах
• Шкафы управления на промышленных конвейерах и участках с малой влажностью
• Аварийные источники питания на складских комплексах
• Объекты с открытым расположением - парковки, автозаправки, производственные дворы
• Блоки шкафов в системах электроснабжения торговых центров и офисных зданий

Практические советы

• Перед монтажом проверьте посадочные отверстия в основании - они должны точно совпадать с точками крепления фундамента
• При стыковке нескольких корпусов используйте съёмные боковые стенки - это сэкономит материал и время сборки
• Для внешней установки рекомендуется дополнительно защитить верхнюю часть от осадков (например, козырьком), поскольку IP31 не предохраняет от дождя сбоку
• При закупке компонентов внутреннего оборудования учтите высоту 1800 мм - она позволяет разместить до 12–15 модульных аппаратов в одном ряду
• Артикул ykm50-1800-450-450 - единственный номер для заказа этого конкретного корпуса. Не путайте с аналогами других размеров из серии SMART
