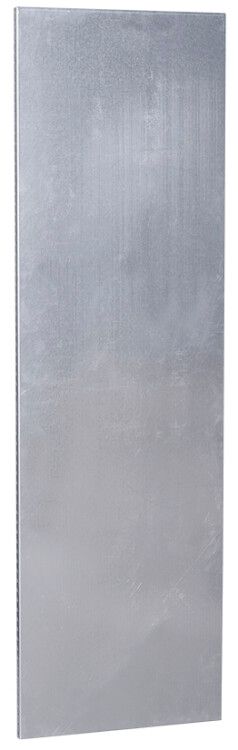

Панель монтажная 1650х412мм SMART | YKV-PM-1650-412 IEK

Панель монтажная 1650х412 SMART от IEK (ИЭК) - стальная основа для компактной и надёжной фиксации электрооборудования внутри распределительных шкафов. Артикул ykv-pm-1650-412 подходит для промышленного и коммерческого использования там, где важна долговечность и точность сборки.

Назначение и область применения

Панель монтажная 1650х412 SMART предназначена для крепления автоматических выключателей, контакторов, реле, трансформаторов и других устройств внутри электрощитов. Её используют в системах управления, на производстве, в насосных станциях, на объектах ЖКХ и энергетики. Подходит для сборки щитов по принципу модульной компоновки.

Технические характеристики

• Габариты: 1650 × 412 мм - позволяет разместить большое количество аппаратов в одном ряду
• Материал: сталь - обеспечивает механическую прочность и устойчивость к деформациям
• Срок службы: 25 лет - рассчитана на длительную эксплуатацию в условиях промышленной среды
• Цвет: не указан - поверхность готова к окраске или покрытию антикоррозийным составом при необходимости

Совместимость и монтаж

Панель монтажная 1650х412 SMART имеет перфорированные зоны для крепления DIN-рейки и кронштейнов. Установка осуществляется с помощью болтов или заклёпок в стенках шкафа. Для удобства монтажа рекомендуется использовать стандартные крепёжные элементы с шагом 50–75 мм. Обратите внимание: посадочные отверстия не имеют предварительно установленных гайкообразных вставок - требуется самостоятельная фиксация.

Преимущества

• Высокая жесткость стали снижает риск провисания при нагрузке на множество аппаратов
• Увеличенный размер (1650 мм) позволяет минимизировать число панелей в крупных щитах
• Совместима с продукцией серии SMART - легко интегрируется в стандартизированную систему сборки IEK
• Не требует специальных инструментов для монтажа - работает с обычными слесарными принадлежностями

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита от влаги и пыли
• Не используется в взрывоопасных зонах - не соответствует требованиям взрывозащиты
• Не имеет встроенной изоляции - необходимо соблюдать минимальные зазоры между токоведущими частями
• Цвет не регламентирован - при необходимости цветовой маркировки требуется дополнительная обработка

Примеры использования

• Щит управления конвейерной линией на заводе
• Распределительный шкаф насосной станции водоснабжения
• Центральный щит освещения в торговом центре
• Шкаф АВР (автоматического ввода резерва) в офисном здании

Практические советы

• Перед монтажом проверьте совпадение отверстий панели с местами крепления шкафа - допуск до +-2 мм
• При использовании нескольких панелей в одном шкафу выравнивайте их по уровню - это упростит прокладку кабелей
• Для защиты от коррозии в агрессивных средах нанесите антивандальное покрытие или используйте пластиковую рамку
• Артикул ykv-pm-1650-412 совместим с другими изделиями серии SMART - можно заказывать дополнительные элементы одной партией
• Не нагружайте панель сверх нормы - максимальная масса оборудования не должна превышать 80 кг на одну панель
