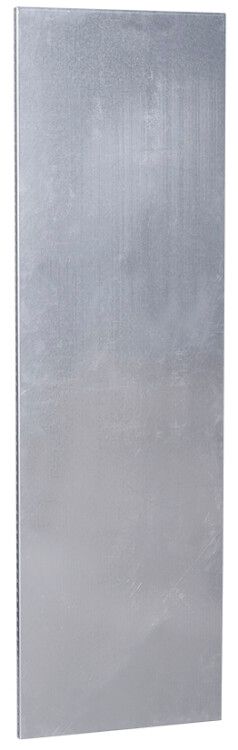

Панель монтажная 1850х412мм SMART | YKV-PM-1850-412 IEK

Панель монтажная 1850х412 SMART от IEK (ИЭК) - металлическая основа для компактной и надёжной фиксации электрооборудования внутри распределительных щитов. Артикул ykv-pm-1850-412 подходит для промышленного и коммерческого использования там, где важна долговечность и точность сборки.

Назначение и область применения

Панель монтажная 1850х412 SMART предназначена для крепления автоматических выключателей, контакторов, реле, трансформаторов и других устройств внутри электрических шкафов. Она используется в системах управления, на производстве, в энергообъектах и объектах ЖКХ. Подходит для сборки щитов средней и большой мощности, где требуется упорядоченная и прочная разводка оборудования.

Технические характеристики

• Габариты: 1850×412 мм - позволяет разместить большое количество аппаратов в одном ряду
• Материал: сталь - обеспечивает механическую жесткость и устойчивость к деформациям
• Срок службы: до 25 лет - рассчитана на длительную эксплуатацию в условиях промышленной нагрузки
• Цвет: не указан - поверхность не окрашена, требует дополнительной защиты при использовании во влажной среде
• Тип: панель монтажная - имеет перфорированные отверстия для крепления DIN-рейки и кронштейнов

Совместимость и монтаж

Панель совместима со стандартными DIN-рейками и крепёжными элементами, используемыми в промышленных щитах. Для монтажа необходимо использовать болты M4–M6 через предварительно просверленные отверстия по контуру. Установка выполняется внутрь корпуса щита; сама панель не является внешним элементом. Обязательно проверьте посадочные размеры корпуса перед заказом - габариты 1850×412 мм требуют соответствующего внутреннего пространства.

Безопасность и стандарты

Панель монтажная 1850х412 SMART соответствует требованиям к механической прочности и устойчивости, установленным для промышленного электрооборудования. Однако она не имеет сертификата IP-защиты - не предназначена для открытой установки или работы в условиях повышенной влажности без герметичного корпуса.

Преимущества

• Высокая несущая способность благодаря толщине стали - выдерживает тяжёлое оборудование без прогиба
• Универсальная перфорация - удобна для гибкой компоновки устройств
• Совместима с продукцией серии SMART от IEK - легко интегрируется в стандартизированные решения
• Долгий срок службы - снижает затраты на замену и обслуживание

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита от влаги и пыли
• Не имеет покрытия - при эксплуатации в агрессивной среде требует антикоррозийной обработки
• Подходит только для внутренней сборки щитов - не может служить самостоятельным корпусом
• Не рекомендуется для малых щитов - из-за больших габаритов (1850 мм) не подходит для компактных решений

Примеры использования

• Щиты управления насосными станциями
• Распределительные пункты на заводах и элеваторах
• Шкафы автоматизации конвейерных линий
• Центральные щиты зданий с большим количеством групп освещения и силовых цепей

Практические советы

• Перед монтажом проверьте соответствие размеров панели внутреннему объему шкафа - 1850 мм в высоту требует минимум 1900 мм свободного места
• Если планируете использование в сыром помещении, нанесите на панель слой противокоррозийного состава или используйте её только в герметичном корпусе
• Для равномерного распределения нагрузки крепите панель минимум в четырёх точках - по углам
• Артикул ykv-pm-1850-412 часто применяют в паре с DIN-рейками серии SMART - они обеспечивают одинаковый шаг крепления и совпадают по цветовой схеме
• Не используйте панель как опору для тяжёлых трансформаторов без дополнительных кронштейнов - даже сталь может деформироваться под сосредоточенной нагрузкой
