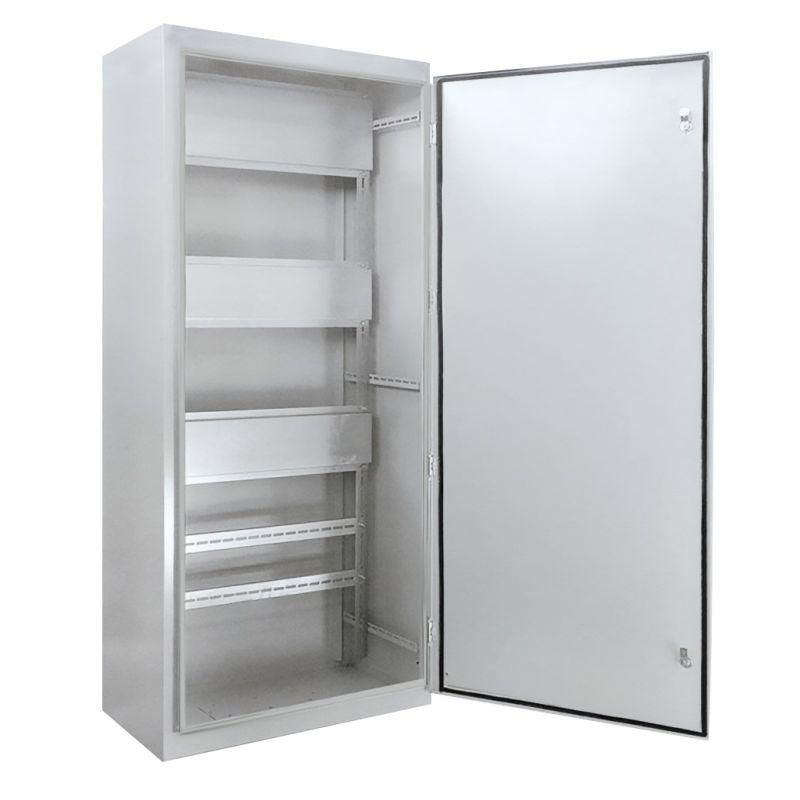

Каркас напольный цельносварной ВРУ-1 (2000х600х450) IP54 в комплекте с боковыми панелями серый | Б0059343 ЭРА

Каркас ВРУ-1 напольный цельносварной 2000х600х450 мм IP54 с боковыми панелями от ЭРА - это базовый элемент сборки вводно-распределительного устройства для установки в помещениях с повышенными требованиями к защите от пыли и влаги. Артикул б0059343 предназначен для комплектации ВРУ в жилых и общественных зданиях, обеспечивая прочную и герметичную конструкцию для внутреннего оборудования.

Назначение и область применения

Каркас ВРУ-1 напольный цельносварной 2000х600х450 мм IP54 с боковыми панелями используется как корпус для сборки вводно-распределительных устройств (ВРУ) в зданиях с сетями 380/220 В, 50 Гц. Подходит для установки в подвалы, технические помещения, этажные щитовые, где требуется надежная защита от внешних воздействий. Применяется в многоквартирных домах, офисах, школах, больницах и других объектах с централизованной системой электроснабжения.

Технические характеристики

• Размеры: 2000 мм (высота) × 600 мм (ширина) × 450 мм (глубина)
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для помещений) и от брызг воды со всех сторон
• Материал: сталь листовая толщиной 1,2 мм
• Исполнение: напольное, цельносварное
• Количество дверей: одна передняя
• Количество замков: два - для повышения безопасности доступа
• Задняя стенка: есть, съемная
• Монтажная панель: да, две панели 160 мм и одна 220 мм
• Цвет: RAL 7035 (серый матовый)
• Подключение кабелей: снизу

Совместимость и монтаж

Каркас ВРУ-1 напольный цельносварной 2000х600х450 мм IP54 с боковыми панелями совместим с типовыми компонентами ВРУ: автоматическими выключателями, счетчиками, УЗО, контактными группами. Для монтажа внутри используются предустановленные направляющие и перфорированные швеллеры и уголки - они позволяют фиксировать оборудование на болтах без сверления корпуса. Кабельный ввод выполняется через нижние отверстия; рекомендуется использовать кабельные вводы с уплотнителями для сохранения степени защиты IP54. Заднюю стенку можно демонтировать для удобства прокладки кабелей.

Безопасность и стандарты

Конструкция соответствует требованиям к ВРУ для сетей до 1000 В переменного тока. Степень защиты IP54 обеспечивает безопасную работу в условиях возможного попадания пыли и капель воды - что важно для технических помещений. Наличие двух замков позволяет контролировать доступ к оборудованию, снижает риск несанкционированного вмешательства. Все металлические части корпуса заземляются через точки крепления монтажной панели и шасси.

Преимущества

• Цельносварная конструкция - высокая механическая прочность и долговечность
• Напольное исполнение - не требует крепления к стене, легко перемещается при необходимости
• Встроенные монтажные панели и перфорированные профили - экономят время на установку оборудования
• Съемная задняя стенка - упрощает прокладку силовых кабелей и обслуживание
• Стандартные размеры - совместим с большинством типовых решений ВРУ

Ограничения применения

• Не предназначен для наружной установки - IP54 недостаточно для постоянного воздействия дождя, снега или прямого солнца
• Не рассчитан на взрывоопасные среды - не имеет маркировки Ex
• Не поддерживает встраивание в стены - только напольная установка
• Высота 2000 мм требует свободного вертикального пространства - не подходит для помещений с низкими потолками

Примеры использования

• Центральный ВРУ в подвале многоквартирного дома
• Щитовая на этаже офисного здания
• Распределительный пункт в учебном заведении
• Вводное устройство в административном здании с автономным питанием

Практические советы

• Перед монтажом проверьте, чтобы входные отверстия в полу были точно под размером кабельных вводов - иначе придется доработать корпус
• Используйте рым-болты (входят в комплект) для подъема и перевозки - они обеспечивают равномерное распределение нагрузки
• При установке оборудования на монтажные панели соблюдайте шаг крепления - он соответствует стандартному модулю 22 мм
• Не забудьте выполнить заземление корпуса через специальные контакты на раме - даже если оборудование уже заземлено
• Артикул б0059343 от ЭРА - один из самых распространённых вариантов для типового проекта ВРУ; при заказе нескольких единиц убедитесь, что все имеют одинаковое цветовое исполнение (RAL 7035)
