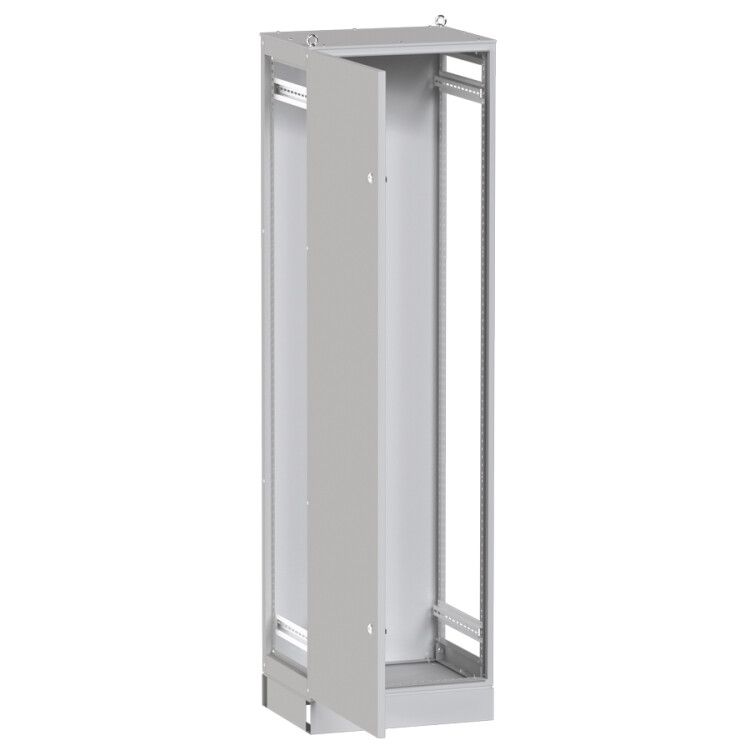

Каркас ВРУ-1 Unit R разборный (2000х450х450) IP54 PROxima| mb09-02-10 | EKF

Каркас ВРУ-1 Unit R разборный 2000x450x450 IP54 от EKF - это основа для сборки вводно-распределительных устройств, предназначенная для надежного монтажа оборудования в условиях повышенной запыленности и влажности. Артикул mb09-02-10 соответствует серии PROxima и используется как в жилых, так и в промышленных объектах.

Назначение и область применения

Каркас ВРУ-1 Unit R разборный 2000x450x450 IP54 служит корпусом для компонентов вводно-распределительного устройства (ВРУ): автоматических выключателей, счетчиков, контакторов и других элементов до 800 А. Подходит для установки в помещениях с высокой запыленностью, на улице под навесом, в подвалах, технических этажах и на промышленных площадках. Применяется в жилых домах, офисах, торговых центрах и производственных зонах.

Технические характеристики

• Размеры: 2000×450×450 мм (высота × ширина × глубина)
• Степень защиты: IP54 - защищен от пыли (не полностью, но достаточна для большинства помещений) и брызг воды из любого направления
• Материал: сталь с лакированным покрытием - устойчив к коррозии, легко моется
• Цвет: серый
• Количество дверей: одна, с двумя замками для повышения безопасности доступа
• Регулируемая монтажная пластина - позволяет изменять глубину фиксации оборудования для удобства коммутации
• Поддерживает напольную установку - не требует крепления к стене
• Возможность соединения в ряд - несколько каркасов можно стыковать друг с другом для создания длинных линий ВРУ
• Гарантия: 60 месяцев (5 лет)

Совместимость и монтаж

Каркас ВРУ-1 Unit R совместим с аксессуарами серии PROxima: монтажными рейками, пластронами для защиты от прикосновения и регулируемыми планками. Монтаж выполняется на ровном, не подверженном вибрациям основании. Для соединения в ряд используются специальные стыковочные элементы (приобретаются отдельно). Установка проводится после предварительной подготовки места: обеспечение свободного доступа к двери, соблюдение минимальных зазоров вокруг (по ГОСТ 32397).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 32397-2013 для шкафов ВРУ. Степень защиты IP54 обеспечивает безопасную работу в средах с возможным попаданием влаги и пыли. Две точки запирания исключают случайное открывание двери. Лакированная поверхность снижает риск поражения током при касании корпуса.

Преимущества

• Разборная конструкция - позволяет собирать и обслуживать внутри без демонтажа всего шкафа
• Регулируемая монтажная пластина - упрощает расположение крупногабаритных аппаратов
• Возможность стыковки в ряд - экономит место и упрощает масштабирование системы
• Высокая механическая прочность стали - выдерживает нагрузки при длительной эксплуатации
• Долгий гарантийный срок - свидетельство качества производства EKF

Ограничения применения

• Не предназначен для установки в местах постоянного воздействия прямого потока воды (например, под дождём без навеса)
• IP54 не обеспечивает герметичность - не рекомендован для подземных коллекторов или сырых канализационных камерах
• Максимальный рабочий ток - до 800 А; для более мощных систем требуется другой тип шкафа
• Не имеет встроенного охлаждения - при высоких температурах окружающей среды (>+40C) необходима принудительная вентиляция

Примеры использования

• Вводно-распределительное устройство в многоквартирном доме - питание этажных щитов
• Центральный ВРУ на производстве - распределение энергии между участками цеха
• Щитовая на парковке - управление освещением и насосами
• Комплекс из нескольких каркасов ВРУ-1 Unit R, установленных в ряд - для больших ТП или ЖЭКов

Практические советы

• Перед монтажом проверьте внутренние габариты - глубина 450 мм подходит для большинства модульных устройств, но крупные автоматы могут задевать дверь
• При стыковке нескольких каркасов используйте комплекты соединителей - иначе возникнут зазоры и потеряется степень защиты
• Для долговечности периодически протирайте лакированную поверхность от пыли - особенно в промышленных условиях
• Замки двухточечные - всегда закрывайте оба, даже если кажется, что одного достаточно
• При заказе учтите, что каркас - это только корпус. Все оборудование (автоматы, счетчики, шины) необходимо приобрести отдельно
