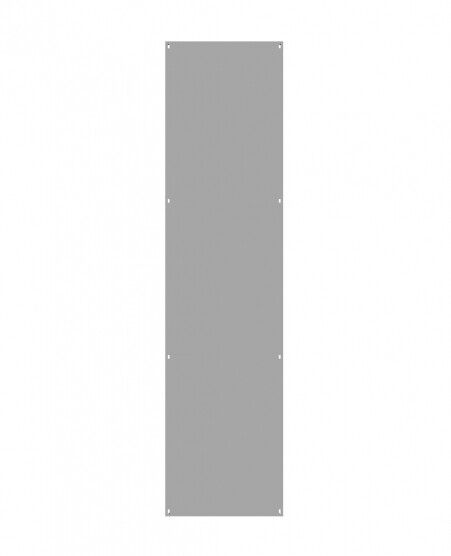

Боковая панель (2шт) для ВРУ-1 и ВРУ-2 (1800хШх450) Unit S сварная IP54 EKF PROxima - mb15-07-01m-54

Панель боковая (2 шт.) для ВРУ-1 и ВРУ-2 (1800×Ш×450) Unit S/R сварная IP54 от EKF - элемент корпуса вводно-распределительного устройства, обеспечивающий механическую защиту и герметичность внутренних компонентов. Эта панель используется в составе готовых щитов серии PROxima и Basic, где требуется надежная изоляция от внешней среды.

Назначение и область применения

Панель боковая (2 шт.) для ВРУ-1 и ВРУ-2 предназначена для сборки закрытых вводно-распределительных устройств (ВРУ) в помещениях с повышенной влажностью, запыленностью или на открытых площадках. Она служит боковой стенкой корпуса, защищает внутреннюю проводку и оборудование от воздействия окружающей среды. Применяется в объектах жилищно-коммунального хозяйства, промышленных цехах, трансформаторных подстанциях и других местах, где установлены ВРУ для распределения электроэнергии.

Технические характеристики

• Форма: прямоугольная, сварная конструкция
• Размеры: высота 1800 мм, глубина 450 мм (ширина зависит от комплектации ВРУ)
• Материал: сталь с порошковым покрытием
• Цвет: 7035 RAL (серый металлик)
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для большинства помещений) и от брызг воды со всех направлений
• Гарантия: 60 месяцев

Совместимость и монтаж

Панель боковая (2 шт.) для ВРУ-1 и ВРУ-2 Unit S/R сварная IP54 совместима исключительно с сериями ВРУ-1 и ВРУ-2 от EKF, входящими в линейки PROxima и Basic. Устанавливается как часть уже собранного корпуса - фиксируется болтовым соединением к передней, задней и верхней/нижней панелям. Монтаж требует предварительной подготовки: все кабельные вводы должны быть продуманы до установки боковых стенок. Не рекомендуется использовать с другими моделями ВРУ - габариты и места крепления отличаются.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для электрощитового оборудования. Степень защиты IP54 обеспечивает безопасную работу в условиях временного попадания влаги и наличия пыли, что снижает риск короткого замыкания и повреждения аппаратуры внутри щита. Порошковое покрытие устойчиво к механическим повреждениям и химическим воздействиям, характерным для промышленной среды.

Преимущества

• Высокая прочность благодаря сварной конструкции и толщине стали
• Защита IP54 позволяет применять панель даже в неотапливаемых помещениях
• Порошковое напыление не выцветает и не отслаивается при длительной эксплуатации
• Комплект из двух панелей - готовое решение для сборки полноценного корпуса ВРУ
• Совместимость с сериями PROxima и Basic упрощает замену и ремонт

Ограничения применения

• Не предназначена для использования вне состава ВРУ-1 / ВРУ-2 - самостоятельное применение невозможно
• Не подходит для постоянного контакта с водой (например, на улице без навеса); для таких условий нужна степень защиты IP65 и выше
• Не допускается использование в агрессивных средах с кислотами, щелочами или растворителями - покрытие не рассчитано на такие нагрузки
• Запрещено сверлить или резать панель после установки - нарушается целостность защиты IP54

Примеры использования

• Боковые стенки в ВРУ на этажном щитовом помещении многоквартирного дома
• Щиты управления насосными станциями в системах водоснабжения
• Распределительные пункты на заводах с высоким уровнем пыли (цеха металлургии, деревообработки)
• Электрооборудование на автостоянках и парковках с открытыми щитовыми

Практические советы

• Перед монтажом проверьте соответствие размеров панели вашему типу ВРУ - особенно высоту 1800 мм и глубину 450 мм
• При использовании в сыром помещении убедитесь, что кабельные вводы герметизированы дополнительно - панель сама по себе не гарантирует полную герметичность
• При заказе комплекта учтите, что панель поставляется в количестве двух штук - одной на каждую сторону корпуса
• Артикул mb15-07-01m-54 можно использовать для заказа запасных частей; сохраняйте его при ремонте или модернизации щита
• Не используйте эту панель вместо передней или задней двери - она не имеет механизмов открывания и не является доступной поверхностью для обслуживания
