Каркас ВРУ-1 Unit R разборный (1800х600х450) IP54 PROxima| mb09-02-08 | EKF

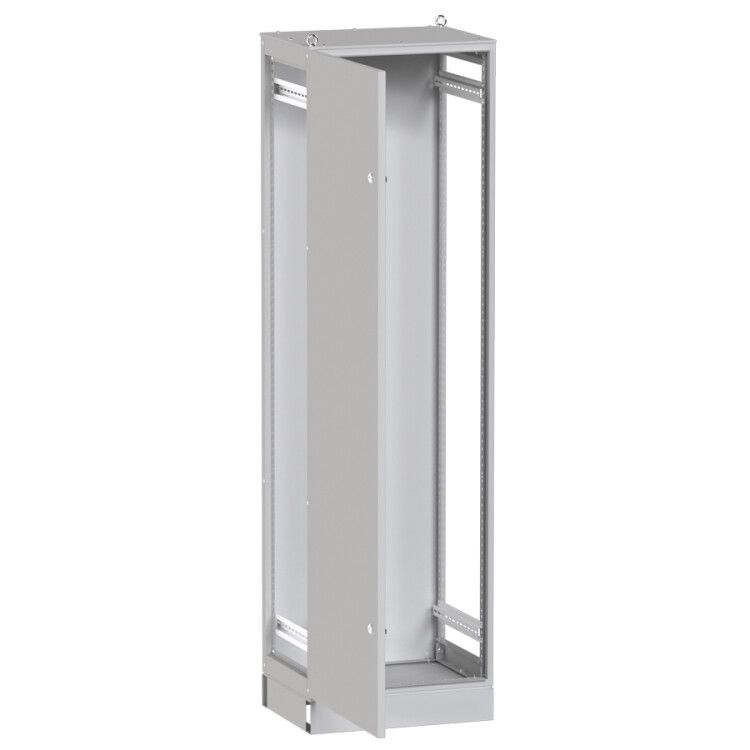

Каркас ВРУ-1 Unit R разборный 1800х600х450 IP54 от EKF - это прочный металлический корпус для сборки вводно-распределительных устройств в зданиях жилой и промышленной застройки. Артикул mb09-02-08 соответствует серии PROxima и обеспечивает надежную защиту оборудования внутри при любых условиях эксплуатации.

Назначение и область применения

Каркас ВРУ-1 Unit R предназначен для монтажа компонентов вводно-распределительного устройства (ВРУ): автоматических выключателей, счетчиков, контакторов, коммутационных аппаратов. Подходит для установки в помещениях с повышенной влажностью, запыленностью или внешним воздействием - благодаря степени защиты IP54. Применяется в жилых домах, офисах, торговых центрах, производственных участках и других объектах, где требуется централизованное распределение электроэнергии до 800 А.

Технические характеристики

• Размеры: 1800×600×450 мм (высота × ширина × глубина)
• Материал: сталь с лакированным покрытием - устойчиво к коррозии и механическим повреждениям
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и брызг воды со всех направлений
• Цвет: серый
• Количество дверей: одна, с двумя замками для усиления безопасности доступа
• Регулируемая монтажная пластина - позволяет изменять глубину крепления внутреннего оборудования
• Гарантия: 60 месяцев (5 лет)
• Возможность напольной установки - не требует крепления к стене
• Поддержка соединения в ряд - несколько каркасов можно стыковать друг с другом для формирования линейных блоков

Совместимость и монтаж

Каркас ВРУ-1 Unit R совместим с линейкой аксессуаров серии PROxima: монтажными планками, DIN-рейками и пластронами для изоляции токоведущих частей. Монтажная пластина фиксируется болтами и легко перемещается по глубине - удобно при использовании крупногабаритных аппаратов. Установка возможна на ровное основание: пол, платформу, площадку. Для соединения нескольких каркасов в ряд используются специальные стыковочные элементы (приобретаются отдельно).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных щитов. Степень защиты IP54 снижает риск поражения током при случайном контакте с оборудованием через открытые проемы. Два замка на двери предотвращают неквалифицированный доступ. Лакированная поверхность исключает острые кромки и снижает вероятность травм при обслуживании.

Преимущества

• Разборная конструкция - позволяет собирать и разбирать каркас на месте, что ускоряет монтаж и ремонт
• Высокая механическая прочность стали - выдерживает нагрузки от тяжелого оборудования
• Готовая система крепления - минимизирует время подготовки к установке
• Совместимость с аксессуарами PROxima - единая экосистема для быстрой сборки
• Долгий гарантийный срок - 5 лет подтверждают качество материалов и сборки

Ограничения применения

• Не предназначен для установки на улице - IP54 не обеспечивает защиту от прямого потока воды или длительного воздействия осадков
• Не рекомендован для взрывоопасных сред - отсутствует классификация по взрывозащите (Ex)
• Площадь внутреннего пространства рассчитана на оборудование до 800 А - для более мощных систем потребуется другой тип шкафа
• Не имеет встроенного охлаждения - при высокой тепловой нагрузке необходимо предусмотреть принудительную вентиляцию

Примеры использования

• Вводно-распределительное устройство в подвале многоквартирного дома
• Центральный щит управления на производственной линии
• Щит распределения энергии в торговом комплексе
• Связка из двух каркасов ВРУ-1 Unit R в одном ряду для распределения питания по этажам

Практические советы

• Перед монтажом проверьте посадочные размеры: глубина 450 мм должна позволять свободно открывать дверь и обслуживать задние части аппаратов
• При соединении нескольких каркасов в ряд используйте комплекты стыковочных планок - иначе возникнут зазоры и потеряется степень защиты
• Для увеличения срока службы в местах с высокой влажностью дополнительно обрабатывайте места крепления антикоррозийным составом
• Регулируемую монтажную пластину фиксируйте после окончательного расположения оборудования - это экономит время при доработке схемы
• Убедитесь, что все провода имеют достаточный запас длины - при закрытии двери они не должны натягиваться
