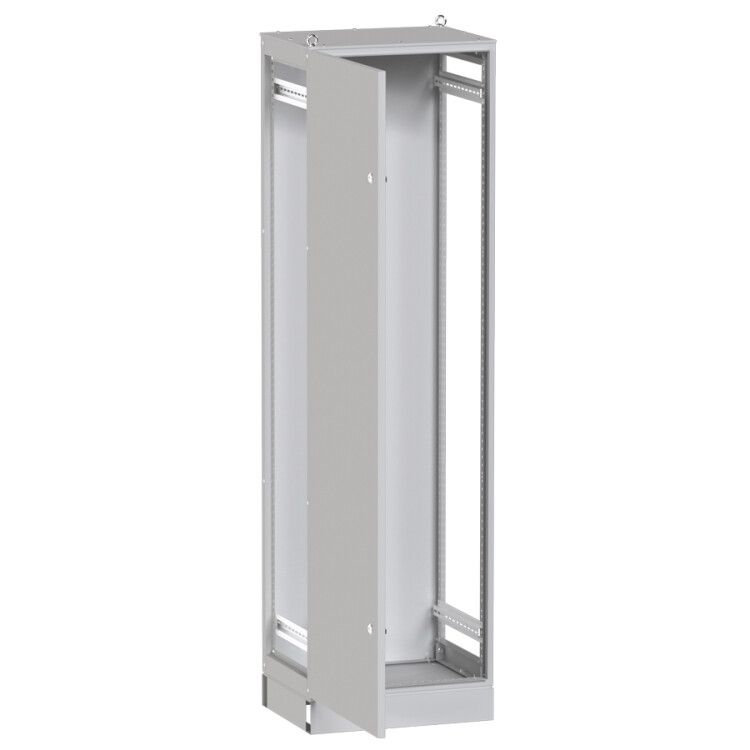

Каркас ВРУ-1 Unit R разборный (1800х450х450) IP54 PROxima| mb09-02-07 | EKF

Каркас ВРУ-1 Unit R разборный 1800х450х450 IP54 от EKF - это основа для сборки вводно-распределительных устройств, предназначенных для приема, учёта и распределения электроэнергии до 800 А. Каркас ВРУ-1 Unit R совместим с линейкой аксессуаров PROxima и подходит как для жилых, так и для промышленных объектов.

Назначение и область применения

Каркас ВРУ-1 Unit R разборный 1800х450х450 IP54 используется как базовый элемент для сборки вводно-распределительных устройств (ВРУ). Он обеспечивает механическую опору и защиту для внутреннего оборудования: автоматических выключателей, счетчиков, контакторов и других компонентов. Применяется в зданиях жилой застройки, офисах, торговых центрах, производственных помещениях и других объектах, где требуется надёжное распределение энергии.

Технические характеристики

• Размеры: 1800×450×450 мм (высота × ширина × глубина)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Материал корпуса: сталь с лакированным покрытием - устойчив к коррозии, легко моется
• Цвет: серый
• Количество дверей: одна, с двумя замками для повышения безопасности доступа
• Монтажная пластина: регулируется по глубине - позволяет точно фиксировать оборудование в нужном положении
• Возможность напольной установки: да - можно размещать прямо на полу без дополнительных кронштейнов
• Соединение в ряд: возможно - несколько каркасов можно стыковать друг с другом для создания длинных линий шкафов
• Гарантия: 60 месяцев (5 лет)

Совместимость и монтаж

Каркас ВРУ-1 Unit R разборный 1800х450х450 IP54 совместим с аксессуарами серии PROxima: монтажными планками, рейками DIN, пластронами для защиты от прикосновения. Монтажная пластина имеет возможность перемещения по глубине - это удобно при установке оборудования разной толщины. Корпус собирается из готовых элементов - не требует сварки. Крепление к полу осуществляется через отверстия в нижней части корпуса. При стыковке нескольких каркасов в ряд используйте комплекты соединителей, рекомендованные производителем.

Безопасность и стандарты

Изделие соответствует требованиям к безопасному исполнению ВРУ согласно ГОСТ Р 51321.1 и IEC 61439. Уровень защиты IP54 предотвращает случайное попадание воды и пыли внутрь, снижая риск короткого замыкания. Два замка на двери позволяют контролировать доступ к оборудованию, что важно для административных и технических помещений.

Преимущества

• Разборная конструкция - упрощает транспортировку и монтаж на месте
• Регулируемая монтажная пластина - позволяет точно адаптировать расположение аппаратов
• Соединение в ряд - экономит место и упрощает организацию групп шкафов
• Лакированная поверхность - устойчива к механическому воздействию и легче очищается
• Длительная гарантия - 5 лет подтверждают долговечность материала и сборки

Ограничения применения

• Не предназначен для установки во взрывоопасных средах - отсутствует взрывозащита
• IP54 не обеспечивает полную гидроизоляцию - нельзя использовать в условиях постоянного прямого потока воды или подземных камерах
• Максимальный рабочий ток - до 800 А; для более мощных систем требуется другой тип шкафа
• Не рассчитан на внешнюю установку без дополнительного козырька или навеса - даже при IP54 возможна конденсация внутри при перепадах температур

Примеры использования

• Вводно-распределительное устройство в многоквартирном доме - приём энергии от ТП и распределение по этажам
• Электрощитовая на производстве - управление питанием участка конвейера
• Жилой комплекс - центральный щит на уровне подвала или техэтажа
• Торговые площади - распределение питания между магазинами и освещением

Практические советы

• Перед монтажом проверьте посадочные размеры оборудования - высота 1800 мм позволяет разместить до 12–15 стандартных модульных устройств (по 17,5 мм каждый)
• При стыковке нескольких каркасов соблюдайте равномерность уровня - используйте уровень и болтовые соединители
• Учитывайте тепловыделение: при плотной укладке аппаратов обеспечьте свободное пространство вокруг термореле и автоматов
• Для обслуживания в труднодоступных местах выбирайте модели с одной дверью - они проще в открывании, чем двухдверные аналоги
• При хранении перед монтажом сохраняйте оригинальную упаковку - она защищает лакированную поверхность от царапин
