Каркас ВРУ-1 (ВхШхГ) (1800х600х450) IP54 PROxima | mb15-05-54m EKF

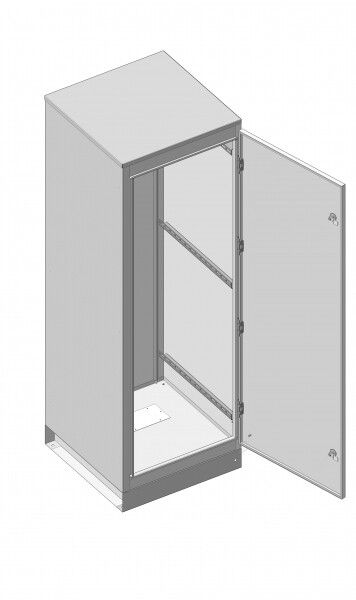

Каркас ВРУ-1 сварной (1800х600х450) IP54 от EKF - это металлический корпус для сборки вводно-распределительных устройств с номинальным током до 800 А. Подходит для напольной и встраиваемой установки внутри и снаружи зданий. Артикул mb15-05-54m входит в серию PROxima и совместим со стандартными компонентами ВРУ Unit S.

Назначение и область применения

Каркас ВРУ-1 сварной (1800х600х450) IP54 предназначен для сборки вводно-распределительных устройств (ВРУ), которые обеспечивают прием, учёт и распределение электроэнергии на ток до 800 А. Применяется в жилых домах, офисах, производственных цехах и на объектах инфраструктуры. Благодаря защите IP54, корпус можно устанавливать как внутри помещений, так и на улице - например, возле входа в здание или на территории завода.

Технические характеристики

• Размеры: 1800×600×450 мм (высота × ширина × глубина)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и брызг воды из любого направления
• Номинальный ток: 800 А - максимальный рабочий ток для коммутационных аппаратов внутри
• Материал: сталь - прочный и долговечный, подходит для нагрузок и механических воздействий
• Напряжение: 380 В - рассчитан на трёхфазную сеть переменного тока
• Цвет: RAL 7035 (серый светло-серый)
• Отделка: порошковое покрытие - устойчиво к коррозии, царапинам и перепадам температур
• Климатическое исполнение: УХЛ4 - работает при температурах от −40C до +40C, допускает повышенную влажность
• Количество дверей: одна, металлическая, с двумя замками
• Способ монтажа: напольный, встраиваемый, открытый - гибкая установка
• Монтажная плата: есть, с возможностью регулировки по глубине - позволяет точно фиксировать оборудование
• Соединяемый в ряд: да - несколько корпусов можно стыковать друг с другом
• Гарантия: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Каркас ВРУ-1 сварной (1800х600х450) IP54 совместим с аксессуарами серии ВРУ Unit S: монтажными рейками, панелями и пластронами для защиты от прикосновения. Монтажная плата с регулировкой по глубине позволяет точно выставлять DIN-рейки и автоматические выключатели. Корпус можно устанавливать:

• На пол - через болтовые отверстия в основании
• В нишу - при встраиваемом варианте, важно соблюдать зазоры по периметру
• Открыто - на стене или опоре, если требуется доступ с нескольких сторон

При стыковке нескольких корпусов в ряд используйте комплекты соединителей - они обеспечат единый контур заземления и целостность внешнего вида.

Безопасность и стандарты

Каркас соответствует требованиям ТУ 3434-001-96504521-2007. Защита IP54 предотвращает попадание пыли и брызг воды внутрь, что снижает риск короткого замыкания. Две запираемые двери исключают случайный доступ к токоведущим частям. Порошковое покрытие не содержит свинца и других токсичных веществ. Все элементы выполнены из стали, не поддерживающей горение.

Преимущества

• Высокая механическая прочность благодаря сварному стальному каркасу
• Гибкость монтажа - поддерживает три способа установки
• Регулируемая монтажная плата - удобство при компоновке оборудования
• Защита IP54 - надёжная работа даже в условиях повышенной влажности и пыли
• Возможность стыковки в ряд - экономия места и унификация системы
• Долгий срок службы - гарантия 5 лет и устойчивое кoroзионное покрытие

Ограничения применения

• Не предназначен для взрывоопасных сред - отсутствует защита Ex
• Не следует использовать в местах постоянного прямого потока воды - IP54 не обеспечивает струйную защиту
• Запрещено применять при температурах ниже −40C или выше +40C
• Корпус некомплектный - требует самостоятельной закупки внутренних модулей (автоматы, счетчики, шины и т.д.)
• Не рекомендован для установки в помещениях с химически активной средой - порошковое покрытие не устойчиво к кислотам и щелочам

Примеры использования

• Вводно-распределительное устройство в подвале многоквартирного дома
• Электрощитовая на территории промышленного участка
• Распределительный пункт на автостоянке или парковке
• Щитовая в административном здании с наружной установкой
• Система питания насосной станции или вентиляционного узла

Практические советы

• Перед монтажом проверьте посадочные размеры - высота 1800 мм требует свободного прохода минимум 2000 мм
• Используйте монтажные панели серии ВРУ Unit S для равномерного распределения нагрузки на корпус
• При установке на улице - обязательно сделайте уклон крышки и предусмотрите дренаж
• При стыковке нескольких корпусов - прокладывайте медные перемычки между рамами для надёжного заземления
• Для обслуживания - выбирайте место с доступом с передней стороны; задняя часть корпуса не открывается
• При заказе помните: артикул mb15-05-54m - это только корпус. Компоненты внутри нужно подбирать отдельно
