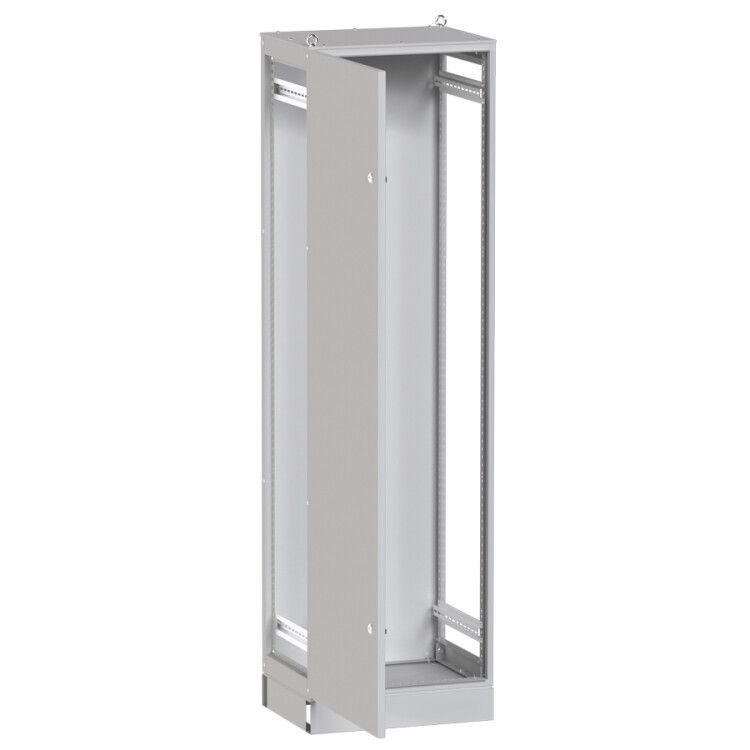

Каркас ВРУ-1 Unit R разборный (2000х800х450) IP54 PROxima| mb09-02-12 | EKF

Каркас ВРУ-1 Unit R разборный 2000x800x450 IP54 от EKF - это основа для сборки вводно-распределительных устройств, предназначенных для приема, учёта и распределения электроэнергии до 800 А. Каркас ВРУ-1 Unit R совместим с линейкой аксессуаров PROxima и подходит как для жилых, так и для промышленных объектов.

Назначение и область применения

Каркас ВРУ-1 Unit R разборный используется для монтажа вводно-распределительных устройств (ВРУ) в зданиях с потребляемой мощностью до 800 А. Подходит для установки в помещениях с нормальной средой: жилые дома, офисы, административные здания, производственные цеха, складские комплексы. Благодаря защищённому корпусу IP54, каркас ВРУ-1 Unit R можно устанавливать в условиях повышенной запылённости или влажности, но не на улице или в местах постоянного контакта с водой.

Технические характеристики

• Размеры: 2000 мм (высота) × 800 мм (ширина) × 450 мм (глубина)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и брызг воды со всех направлений
• Материал: сталь с лакированным покрытием - устойчив к коррозии, легко моется
• Цвет: серый
• Количество дверей: одна, с двумя замками для повышения безопасности доступа
• Регулируемая монтажная пластина - позволяет изменять глубину установки оборудования внутри каркаса
• Возможность напольной установки - не требует крепления к стене
• Возможность соединения в ряд - несколько каркасов можно стыковать друг с другом для создания длинных линий ВРУ
• Гарантия: 60 месяцев (5 лет)

Совместимость и монтаж

Каркас ВРУ-1 Unit R разборный совместим с аксессуарами серии PROxima: монтажными панелями, DIN-рейками и пластронами для защиты от случайного прикосновения к токоведущим частям. Монтаж выполняется на ровную горизонтальную поверхность. Крепление к полу осуществляется через отверстия в основании. При соединении нескольких каркасов в ряд требуется выравнивание по уровню и фиксация между собой болтами (не входят в комплект). Регулируемая пластина позволяет адаптировать внутреннее пространство под оборудование различной высоты - особенно удобно при модульной сборке.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных устройств низкого напряжения. Наличие двух замков обеспечивает контроль доступа персонала. Лакированная поверхность исключает острые кромки и снижает риск травматизма при обслуживании. Устройство не предназначено для взрывоопасных зон или помещений с химически активной средой.

Преимущества

• Разборная конструкция - позволяет собирать и транспортировать каркас в собранном виде, что ускоряет монтаж на объекте
• Высокая степень защиты IP54 - надёжная работа даже в пыльных и влажных помещениях
• Универсальные крепления и возможность стыковки - гибкая система для масштабирования
• Долгий гарантийный срок - 5 лет подтверждают качество материалов и сварочных работ
• Лакированная поверхность - не требует окраски после монтажа, сохраняет внешний вид долгое время

Ограничения применения

• Не предназначен для наружной установки - не защищён от прямого дождя, снега или температур ниже -25C
• Не подходит для помещений с агрессивными химическими веществами (кислоты, щёлочи, растворители)
• Не рассчитан на работу в условиях постоянного воздействия паров или конденсата
• Запрещена установка в зонах с вероятностью взрыва (взрывоопасные среды класса Zone 1/2)
• При использовании в ряду необходимо обеспечить свободный доступ к каждому каркасу для обслуживания

Примеры использования

• Вводно-распределительное устройство в многоэтажном жилом доме - приём энергии от ТП и распределение по этажам
• Электрощитовая на производстве - управление питанием станков, освещения и вентиляции
• Комплекс торгового центра - центральный пункт учёта и распределения нагрузки
• Объекты ЖКХ - автоматизация системы питания насосных станций, лифтов, аварийного освещения

Практические советы

• Перед монтажом проверьте посадочные размеры - глубина 450 мм должна позволять разместить все модули с запасом на провода и кабельные каналы
• Используйте регулируемую монтажную плиту для точной настройки положения аппаратов - особенно важно при смешанной комплектации (например, автоматы + счётчики + преобразователи)
• При соединении нескольких каркасов в ряд используйте металлические перемычки между корпусами для выравнивания потенциала
• Не забудьте про вентиляцию - при большой плотности оборудования внутри рекомендуется установка принудительной вентиляции или термореле
• Для быстрого обслуживания выбирайте модели с одной дверью - они легче открываются и имеют больше внутреннего пространства
