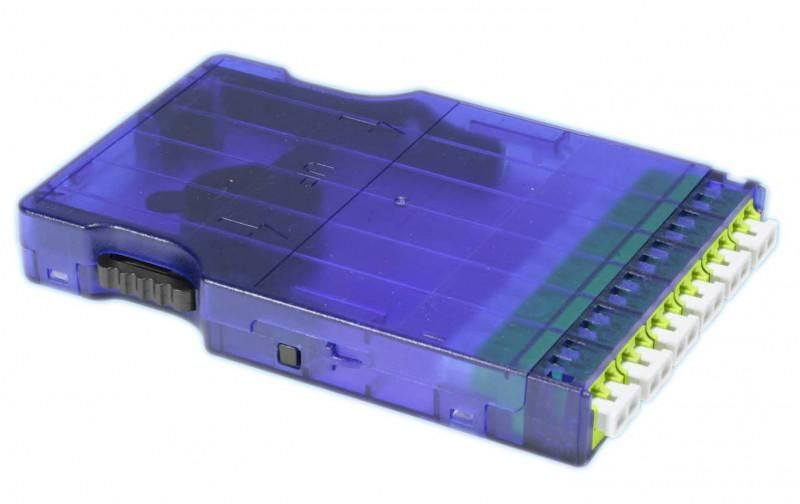

Кассета PPTR-CSS-1-6хDLC-SM/GN-BL (для опт. претерм. решений) 6 дуплексных портов LC/APC для одномод. кабеля син. корпус/зеленые порты Hyperline 235663

Кассета оптическая претерминированная 6-портовая LC/APC одномодовая, корпус синий/порты зеленые PPTR-CSS-1-6xDLC-SM/GN-BL от бренда Hyperline предназначена для организации и защиты точек соединения в оптических сетях. Устройство обеспечивает надежную фиксацию пигтейлов и патч-кордов с разъемами LC/APC, идеально подходит для установки в стоевые шкафы и распределительные пункты.

Назначение и область применения

Эта кассета используется для коммутации и распределения оптических сигналов в телекоммуникационных и IT-инфраструктурах. Подходит для монтажа в стойки 19” и шкафы, где требуется компактное и упорядоченное расположение нескольких оптических соединений. Применяется в центральных офисах, на базовых станциях, в центрах обработки данных и на участках сети с высокими требованиями к потере сигнала - например, в FTTx системах.

Технические характеристики

• Количество портов: 6
• Тип разъема: LC/APC - угловая полировка для минимизации отражений
• Тип волокна: одномодовое OS2 - для передачи на большие расстояния с малыми потерями
• Количество держателей сростков: 6 шт - для фиксации и защиты спlices (соединений волокон)
• Цвет корпуса: синий, цвет портов: зеленый - визуальное отличие от UPC-разъемов
• Материал корпуса: пластик - легкий, устойчивый к механическим воздействиям
• Тип исполнения: стоечное - совместимо с монтажом в 19" стойки
• Способ монтажа: крепление в шкаф или стойку через стандартные направляющие

Совместимость и монтаж

Кассета PPTR-CSS-1-6xDLC-SM/GN-BL устанавливается в любую 19"-стандартную стойку или шкаф с подходящим модульным пространством. Для монтажа достаточно зафиксировать её с помощью боковых креплений - никаких дополнительных инструментов не требуется. Разъемы LC/APC совместимы с большинством современных патч-кордов и активного оборудования, поддерживающего APC-полировку. Каждый из 6 портов имеет свою втулку для точной центровки волокна - это снижает риск повреждения при подключении.

Безопасность и стандарты

Кассета соответствует требованиям к оптическому соединению в стандарте IEC 61754-20 для разъемов LC. Наличие APC-полировки гарантирует уровень отражения менее -60 dB, что важно для чувствительных систем PON и DWDM. Материал корпуса не поддерживает горение и соответствует нормам UL94 V-0.

Преимущества

• Претерминированная сборка - готовые пигтейлы исключают необходимость термической сварки на месте
• Зеленые порты - сразу видно, что это APC-разъемы, предотвращая случайное подключение к UPC-портам
• Фиксация сростков внутри корпуса - снижает риск перегибов и повреждений волокна
• Удобный доступ к каждому порту - позволяет работать с одним соединением, не трогая остальные
• Легкий вес и прочный пластиковый корпус - упрощает транспортировку и долговременную эксплуатацию

Ограничения применения

• Не подходит для многомодового волокна - используйте только с OS2
• APC-разъемы нельзя подключать к устройствам с UPC-портами - возможны значительные потери сигнала
• Не предназначен для наружной установки - корпус не имеет IP-защиты от воды и пыли
• Работает только с пигтейлами и патч-кордами LC - другие типы разъемов (SC, FC) несовместимы

Примеры использования

• Центральный пункт FTTB - распределение сигнала от OLT к абонентским терминалам
• Оптический щит в офисе - организация связи между серверами и коммутаторами
• Базовые станции мобильной связи - соединение оптических линий между BTS и BBU
• Системы видеонаблюдения с высокой пропускной способностью - передача видео с камер на NVR

Практические советы

• Перед установкой проверьте, чтобы все пигтейлы были правильно промаркированы - это ускоряет обслуживание
• Не затягивайте разъемы слишком сильно - APC требует аккуратного подключения, чтобы не повредить угловую поверхность
• Используйте защитные колпачки на свободных портах - даже в закрытом шкафу пыль может попасть внутрь
• Учитывайте радиус изгиба волокна - минимальный радиус не менее 30 мм, особенно вокруг держателей сростков
• Для сервиса замены патч-корда - отключите только нужный порт, не вынимая всю кассету
