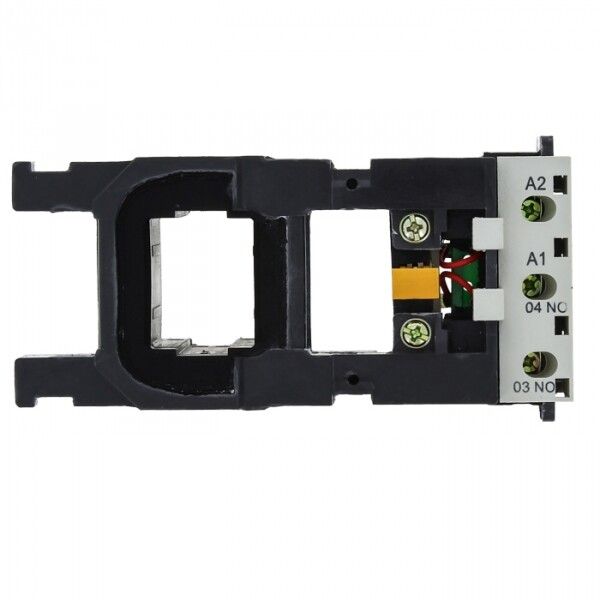

Катушка управления КТЭ F 115А-150А 220В EKF PROxima | ctr-k-b-115/220

Катушка управления КТЭ F 115А-150А 220В от EKF - элемент для включения и отключения контакторов в цепях переменного тока. Применяется в системах автоматизации, где требуется надёжное управление силовыми контактами через слаботочные сигналы. Артикул ctr-k-b-115/220 соответствует серии PROxima.

Назначение и область применения

Катушка управления КТЭ F 115А-150А 220В служит для активации контакторов при подаче напряжения 220 В переменного тока. Она преобразует управляющий сигнал в механическое действие - замыкание или размыкание главных контактов контактора. Подходит для установки в щитах автоматизации, на станках, конвейерах, насосных станциях и других объектах с частым включением нагрузки.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания: 220 В
• Номинальный ток контактора: 115–150 А
• Способ монтажа: на монтажную плату (PCB)
• Степень защиты: IP20 - защищена от прикосновений к токоведущим частям, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным и холодным климатом, допускает температурные колебания и повышенную влажность
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Катушка управления КТЭ F 115А-150А 220В совместима с контакторами серии КТЭ, имеющими аналогичный тип крепления и габариты. Монтируется исключительно на печатную плату - не требует DIN-рейки. Для правильной работы необходимо соблюдать полярность подключения: фаза и ноль должны быть подведены точно к указанным клеммам. Перед установкой проверьте соответствие номинала катушки (220 В AC) и тока контактора (115–150 А).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1-2002, который регламентирует безопасность аппаратов управления и коммутационных устройств. Степень защиты IP20 предполагает использование только внутри закрытых щитов, недоступных для случайного доступа. Наличие гарантии 84 месяца подтверждает высокую надёжность компонентов.

Преимущества

• Высокая точность срабатывания при напряжении 220 В AC - минимизирован риск ложных срабатываний
• Фиксация на монтажной плате снижает количество соединений и повышает отказоустойчивость системы
• Совместимость с сериями КТЭ и КМЭ позволяет использовать одну модель в нескольких проектах
• Долгий срок службы благодаря качественной изоляции и термостойкости материалов

Ограничения применения

• Не применяется вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для постоянного тока (DC) - работает только с переменным напряжением 220 В
• Требуется жесткая фиксация на плате; вибрации и удары могут вызвать отрыв контактов
• Не предназначен для прямого управления мощными нагрузками - только как управляющее устройство для контактора

Примеры использования

• Автоматизация конвейерной линии: катушка получает сигнал от PLC и включает контактор, запускающий двигатель
• Система водоснабжения: управление насосом через реле уровня с использованием КТЭ и этой катушки
• Щит освещения: включение света по таймеру через управляющую цепь с катушкой 220 В

Практические советы

• При замене старой катушки сверьте её маркировку с новой - даже небольшое отличие в напряжении (например, 24 В вместо 220 В) приведёт к выходу из строя
• Проверяйте плотность посадки на плате: плохой контакт увеличивает нагрев и снижает срок службы
• Если используется несколько катушек в одном щите - убедитесь, что они все одного типа (KTE F 115A-150A 220V), чтобы избежать путаницы при обслуживании
• Для удобства диагностики рекомендуется подписать каждую катушку на плате - особенно если рядом установлены другие управляющие элементы (ПВЭ, ПКЭ)
