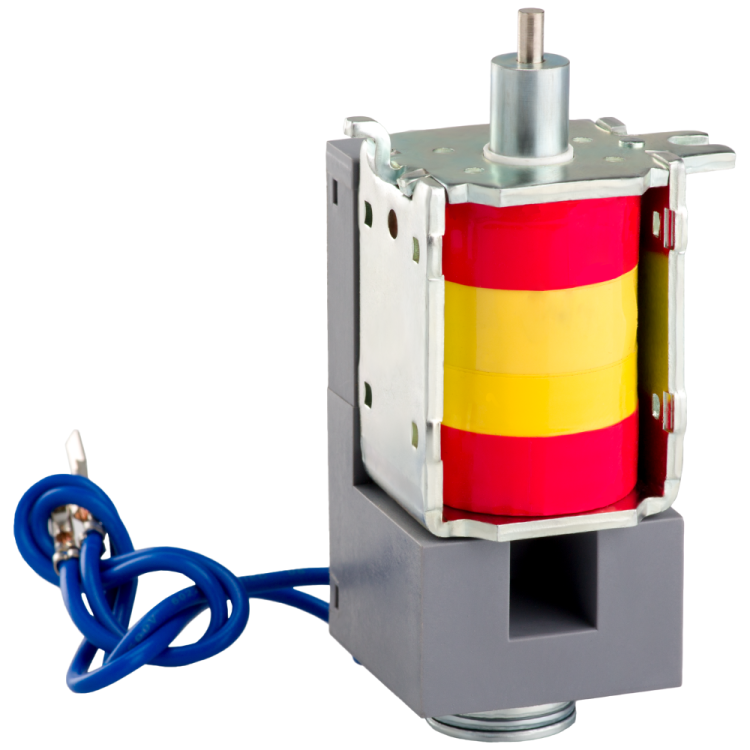

Катушка включения OptiMat A-230AC-УХЛ3 | 217989 КЭАЗ

Катушка включения 230AC/DC УХЛ3 от КЭАЗ - устройство для дистанционного включения автоматических выключателей серии OptiMat A. Подходит для установки на монтажную плату, работает от переменного или постоянного тока 220 В, защищена от пыли и механических воздействий (IP20), рассчитана на работу в умеренно холодном климате (УХЛ3).

Назначение и область применения

Катушка включения 230AC/DC УХЛ3 используется для удалённого включения автомата через внешний сигнал - например, с кнопочного поста, PLC или системы управления. Она не управляет отключением, только замыкает цепь включения. Применяется в системах автоматизации: промышленные станки, конвейеры, распределительные щиты, где требуется дистанционное управление питанием.

Технические характеристики

• Тип тока: переменный (AC) и постоянный (DC) - совместима с обоими видами напряжения
• Номинальное напряжение: 220 В (работает как на AC, так и на DC)
• Климатическое исполнение: УХЛ3 - допустимый температурный диапазон от −40C до +40C, устойчивость к повышенной влажности
• Способ монтажа: на монтажную плату - крепится прямо на печатную плату внутри корпуса выключателя
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от крупных частиц пыли, но не герметична
• Нормативный документ: ГОСТ Р 50030.2-2010 - соответствует требованиям к аппаратам низковольтного распределения

Совместимость и монтаж

Катушка включения 230AC/DC УХЛ3 унифицирована исключительно для автоматических выключателей серии OptiMat A. Устанавливается внутренне - в специальную ячейку под лицевой панелью аппарата. Монтаж выполняется на печатную плату, поэтому требует точного совпадения габаритов и контактов. Не подлежит самостоятельному демонтажу после сборки - замена возможна только при разборке выключателя.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.2-2010, который регламентирует безопасность и надёжность коммутационных аппаратов. Степень защиты IP20 обеспечивает защиту от случайного прикосновения к токоведущим элементам, что позволяет использовать катушку в закрытых щитах. Для работы вне помещений или в условиях высокой запылённости требуется дополнительная защита корпуса.

Преимущества

• Поддержка двух типов тока - AC и DC - снижает необходимость подбора разных моделей
• Унификация с OptiMat A - гарантирует совместимость без адаптеров и переделок
• Встроенная установка - не занимает лишнего места в шкафу, не требует внешних креплений
• Климатическое исполнение УХЛ3 - позволяет применять в неотапливаемых помещениях и на объектах с перепадами температур

Ограничения применения

• Не применяется с другими сериями автоматов - даже аналогичными от других производителей
• IP20 не защищает от брызг воды, пыли средней плотности и агрессивных сред - нельзя использовать в открытых щитах или сырых зонах
• Работает только на включение - для отключения нужна отдельная катушка отключения
• Запрещено подключать напряжение выше 220 В - риск выхода из строя

Примеры использования

• Автоматизация производства: включение станка по команде с пульта управления
• Системы энергоэффективности: дистанционное включение оборудования в рабочие часы
• Щитовые решения: управление группой выключателей OptiMat A через один контроллер
• Объекты с ограниченным доступом: включение питания в труднодоступных местах без физического контакта

Практические советы

• Проверьте, что ваш выключатель - именно OptiMat A; другие модели не поддерживают эту катушку
• При монтаже убедитесь, что контактные площадки на плате чистые и не окислены - плохой контакт вызывает нагрев
• Не используйте катушку в качестве основного выключающего устройства - она не рассчитана на частые операции отключения
• Если система работает на постоянном токе, проверьте полярность подключения - неверная полярность может повредить обмотку
• Для условий с высокой влажностью или пылью - устанавливайте выключатель с катушкой в защищённый корпус с классом IP54 и выше
