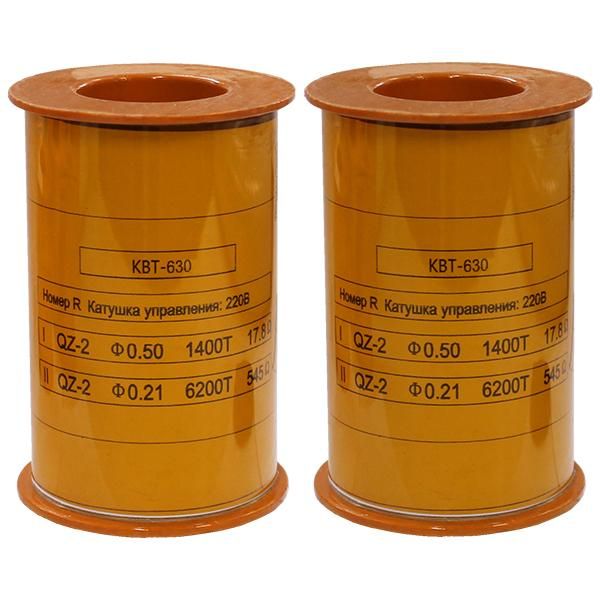

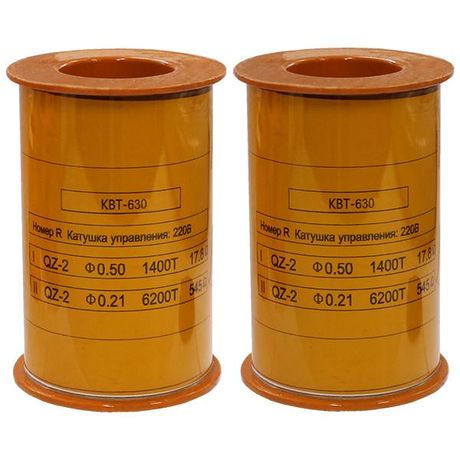

Катушка управления 220В/50Гц к КВТ-1,14 630А (2 шт.) (ЭТ) | ET004313 Электротехник

Катушка управления 220В/50Гц для контактора КВТ-1.14 630А - это компонент, обеспечивающий включение и выключение силового контактора при подаче напряжения на управляющую цепь. Применяется в системах автоматизации промышленного оборудования совместно с контактором КВТ-1.14 630А от бренда Электротехник, артикул et004313.

Назначение и область применения

Катушка управления 220В/50Гц для контактора КВТ-1.14 630А служит для создания магнитного поля, которое замыкает главные контакты контактора. Без этой катушки контактор не сработает - она является обязательным элементом управляющей цепи. Подходит для установки в панели управления, щитах автоматики, на станках, насосных станциях, конвейерах и других устройствах, где требуется дистанционное управление мощной нагрузкой.

Технические характеристики

• Напряжение питания: 220 В переменного тока
• Частота: 50 Гц
• Совместима исключительно с контактором КВТ-1.14 630А
• Рабочий режим: продолжительный (S1)
• Максимальная температура окружающей среды: +40 C
• Степень защиты: IP00 (без внешней защиты - требует установки в закрытый корпус)

Совместимость и монтаж

Катушка управления 220В/50Гц для контактора КВТ-1.14 630А фиксируется на передней панели контактора КВТ-1.14 630А через механический защелкивающий механизм. Установка возможна только на оригинальный контактор КВТ-1.14 630А - другие модели, даже с аналогичными габаритами, не подходят из-за различий в контактной группе и расположении выводов. Перед монтажом убедитесь, что питание отключено. Подключение проводов осуществляется к клеммам A1 и A2, расположенным на лицевой стороне катушки. Нельзя использовать катушку с другими напряжениями - подача 380 В или постоянного тока вызовёт её выход из строя.

Безопасность и стандарты

Катушка соответствует требованиям ГОСТ Р МЭК 60947-4-1 для устройств коммутационных. Произведена в соответствии с нормами безопасности для электрооборудования класса II. Не содержит свинца и других запрещённых веществ согласно RoHS. Для обеспечения электробезопасности рекомендуется использование в цепях с защитой от перегрузок и коротких замыканий.

Преимущества

• Высокая надёжность срабатывания при колебаниях напряжения +-10%
• Устойчивость к вибрациям и перепадам температур в пределах рабочего диапазона
• Интегрированная система фиксации - не требует дополнительных креплений
• Замена без демонтажа всего контактора - можно менять только катушку

Ограничения применения

• Не предназначена для работы при частоте выше 50 Гц - несовместима с частотными преобразователями
• Не работает при напряжении ниже 180 В - возможны отказы включения
• Не имеет защиты от пыли и влаги - должна устанавливаться внутри закрытых шкафов
• Не подлежит ремонту - при повреждении заменяется полностью

Примеры использования

• Автоматический пуск крупного асинхронного двигателя в системе вентиляции
• Управление насосной станцией по сигналу от датчика уровня
• Коммутирование нагревательных элементов в термических камерах
• Логика последовательного включения нескольких потребителей в конвейерной линии

Практические советы

• Перед заменой проверьте целостность обмотки мультиметром - обрыв указывает на выход из строя катушки
• При использовании в условиях высокой влажности или пыли обязательно используйте герметичный шкаф с IP54 или выше
• Не допускайте попадания воды на клеммы - даже капли могут вызвать пробой изоляции
• При сборке контролируйте затяжку проводов - слабый контакт увеличивает нагрев и снижает срок службы
• Заказывайте запасную катушку заранее - модель et004313 от Электротехник не всегда есть в наличии
