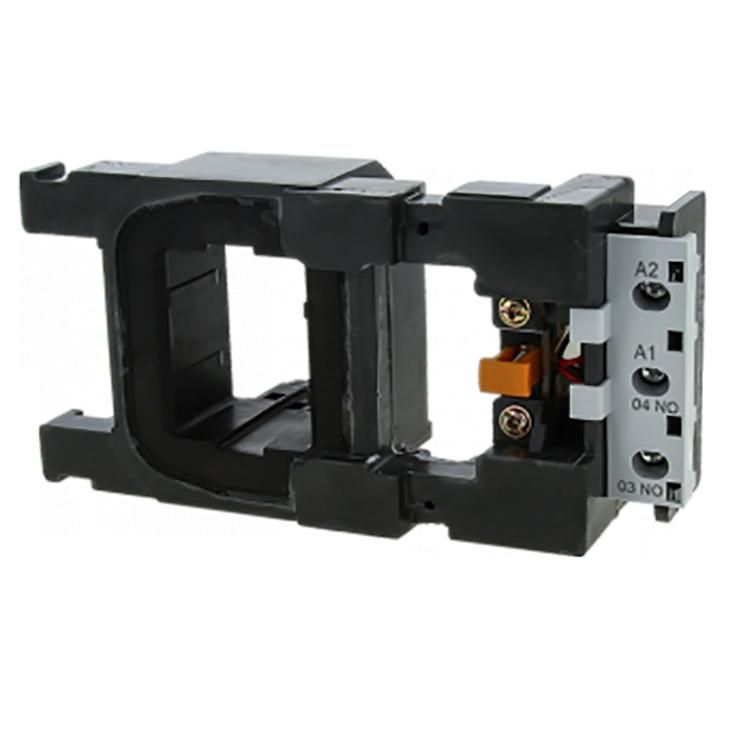

Катушка управления КТЭ F 265А 220В PROxima | ctr-k-b-265/230 EKF

Катушка управления КТЭ F 265А 220В от EKF - элемент для включения и выключения контакторов в цепях переменного тока. Применяется в системах автоматизации, где требуется надёжное управление силовой нагрузкой. Артикул ctr-k-b-265/230 соответствует серии PROxima.

Назначение и область применения

Катушка управления КТЭ F 265А 220В используется для коммутации контакторов. Когда на её выводы подаётся напряжение 220 В переменного тока, она создаёт магнитное поле, которое замыкает главные контакты контактора. Это позволяет включить или отключить мощную нагрузку - двигатель, нагреватель, освещение - через слабый управляющий сигнал.

Подходит для установки в щитах автоматики на заводах, в промышленном оборудовании, на конвейерах, насосных станциях и других объектах с частым включением-выключением.

Технические характеристики

• Тип тока: переменный (AC) - работает только с сетью 220 В, 50 Гц;
• Номинальное напряжение: 220 В - не допускается подключение выше или ниже этого значения;
• Гарантийный срок: 84 месяца - подтверждает высокую долговечность компонента;
• Совместима с контактными устройствами серии KTE F, используемыми в линейке PROxima.

Совместимость и монтаж

Катушка управления КТЭ F 265А 220В устанавливается на DIN-рейку и фиксируется механически. Она совместима исключительно с контактными аппаратами того же типа - KTE F. Подключение осуществляется к двум клеммам A1 и A2, расположенным на передней панели. Напряжение подаётся именно на эти точки - переполюсовка не влияет на работу, так как это AC-катушка.

Не требует внешних реле или преобразователей. Установка возможна в условиях температур от -25C до +60C, согласно классификации серийной платформы PROxima.

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC 60947-5-1 для электрооборудования управления. Произведено в соответствии с экологическими и безопасностными стандартами ЕАЭС. Отсутствие открытых проводящих частей снижает риск поражения током при правильной сборке шкафа.

Преимущества

• Высокая надёжность за счёт герметичной конструкции и качественных материалов;
• Устойчивость к колебаниям сети +-10% - сохраняет работоспособность даже при проседании напряжения;
• Длительная гарантия (7 лет) указывает на минимальный уровень отказов в эксплуатации;
• Легко заменяется - одинаковый форм-фактор со всеми моделями серии KTE F.

Ограничения применения

• Работает только с переменным током - нельзя использовать в цепях постоянного тока (DC);
• Нельзя применять при напряжении менее 198 В или более 242 В - возможен отказ втягивания или перегрев;
• Не предназначен для работы во взрывоопасных зонах - отсутствует взрывозащита;
• Не рассчитана на частые импульсы свыше 1200 в час - длительная работа в режиме “частого вкл./выкл.” снизит срок службы.

Примеры использования

• Управление двигателем насоса в системе водоснабжения;
• Включение тепловентилятора в промышленной печи;
• Автоматическое отключение света после окончания рабочего цикла на конвейере;
• Контроль запуска компрессора в холодильной установке.

Практические советы

• Проверьте соответствие напряжения сети 220 В до подключения - измерьте мультиметром;
• Обязательно используйте предохранители в цепи управления - они защитят катушку от скачков;
• Монтируйте катушку источников сильного тепла - перегрев сокращает срок службы;
• Замена старой катушки: отключите питание, снимите старую, проверьте тип контактора - он должен быть KTE F; затем установите новую Катушку управления КТЭ F 265А 220В и закрепите;
• Если катушка гулит - возможно, недостаточно напряжения или есть грязь на якоре. Чистка и контроль входного сигнала решают проблему.
