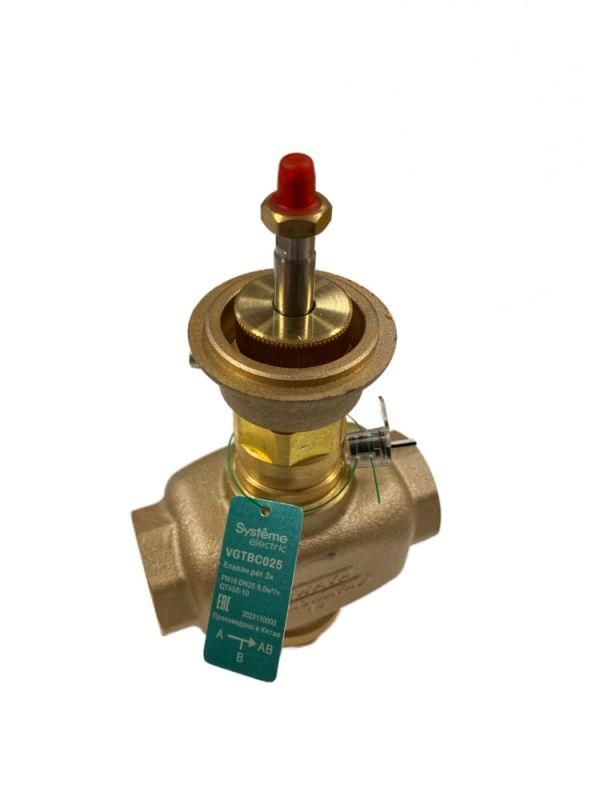

Клапан регулирующий 3-ход смес-разд резьб PN16 DN25 8.0куб.м/ч -10…+95град.C SE VGTBC025 APC

Клапан регулирующий 3-ход смес-разд резьб PN16 DN25 8,0 м³/ч -10…+95C от бренда Systeme Electric (артикул vgtbc025) предназначен для точного управления потоками теплоносителя в системах отопления и ГВС, обеспечивая смешивание или разделение потоков при температурах от -10 до +95 C.

Назначение и область применения

Этот трёхходовой клапан используется для регулирования температуры теплоносителя путём смешивания горячего и холодного потоков (режим смешивания) или перенаправления потока между двумя контурами (режим разделения). Подходит для установки в системах центрального отопления, теплых полов, котельных и коммерческих HVAC-системах, где требуется стабильный температурный режим без скачков.

Технические характеристики

• Тип: седельный 3-ходовой смесительно-разделительный клапан
• Присоединение: внутренняя резьба G1" (DN25)
• Класс давления: PN16 (рабочее давление до 16 бар)
• Пропускная способность: 8,0 м³/ч при максимальном открытии
• Рабочая температура теплоносителя: от -10 C до +95 C
• Материал корпуса: латунь (соответствует требованиям EN 12165)
• Уплотнения: EPDM - устойчивы к высокой температуре и влаге

Совместимость и монтаж

Клапан регулирующий 3-ход смес-разд резьб PN16 DN25 8,0 м³/ч -10…+95C имеет резьбовое присоединение - монтируется напрямую в трубопровод без фланцев. Установка возможна в любом положении, но рекомендуется вертикальное расположение штока вверх для предотвращения задержки воздуха. Для работы требуются внешний сервопривод (не включён в комплект). Обязательно соблюдайте направление потока, указанное на корпусе стрелкой. Посадочные размеры соответствуют стандартным резьбовым соединениям G1".

Безопасность и стандарты

Изготовлен из материалов, соответствующих европейским нормам EN 12165 для запорной арматуры. Клапан рассчитан на работу в закрытых системах с низким уровнем коррозии. Не предназначен для агрессивных сред, паровых систем или воды с твёрдыми частицами более 0,2 мм.

Преимущества

• Высокая точность регулирования благодаря седельному типу затвора
• Стабильная работа при колебаниях давления до 16 бар
• Широкий диапазон рабочих температур позволяет применять даже в зимних условиях
• Латунный корпус обеспечивает долговечность и устойчивость к гидроударам
• Поддерживает два режима работы - смешивание и разделение - без замены оборудования

Ограничения применения

• Не использовать в системах с паром или сверхвысокими температурами (>95 C)
• Запрещено применение в средах с механическими примесями (песок, ржавчина) - риск засора седла
• Требуется обязательная установка фильтра перед клапаном
• Не предназначена для автономного функционирования - нужен внешний контроллер или сервопривод
• Не рекомендован для систем с частыми циклами включения/выключения - снижает срок службы уплотнений

Примеры использования

• Смесительный узел в системе тёплого пола - сочетание горячей воды из котла и обратки для получения оптимальной температуры 35–45 C
• Переключение между основным и резервным источником тепла в котельной
• Регулировка температуры в радиаторных контурах с различными нагрузками
• ГВС с термостатическим управлением - поддержание постоянной температуры выходящей воды

Практические советы

• Перед монтажом обязательно промойте трубопровод - даже мелкий мусор может повредить седло клапана
• Выбирайте сервопривод с совпадающим ходом и усилием - проверьте спецификацию производителя
• При использовании в системах с антифризом убедитесь, что состав совместим с материалом EPDM
• Для длительной работы при температурах ниже 0 C используйте теплоизоляцию корпуса
• Клапан регулирующий 3-ход смес-разд резьб PN16 DN25 8,0 м³/ч -10…+95C от Systeme Electric (vgtbc025) лучше всего работает в системах с медленным изменением нагрузки - идеально для жилых и офисных зданий
