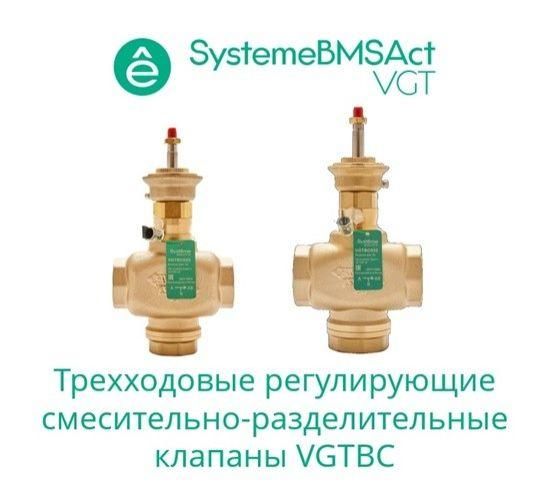

Клапан регулирующий 3-ход смес-разд резьб PN16 DN20 6.3куб.м/ч -10…+95град.C SE VGTBC020 APC

Клапан регулирующий 3-ход смес-разд резьб PN16 DN20 6,3 м³/ч -10…+95C от бренда Systeme Electric (артикул vgtbc020) предназначен для точного управления потоками теплоносителя в системах отопления и ГВС, обеспечивая смешивание или разделение потоков при температурах от -10 до +95 C.

Назначение и область применения

Этот трёхходовой клапан используется для регулирования температуры теплоносителя путём смешивания горячего и холодного потоков (режим смешивания) или перенаправления потока между двумя контурами (режим разделения). Подходит для установки в системах центрального отопления, теплых полов, котельных и коммерческих HVAC-системах. Применяется там, где требуется стабильная температура на выходе без скачков.

Технические характеристики

• Тип: седельный 3-ходовой смесительно-разделительный клапан
• Присоединение: внутренняя резьба G¾" (DN20)
• Класс давления: PN16 (рабочее давление до 16 бар)
• Пропускная способность: 6,3 м³/ч при максимальном открытии
• Рабочая температура теплоносителя: от -10 C до +95 C
• Материал корпуса: латунь (стандарт для систем с водой)
• Уплотнения: EPDM - устойчивы к высокой температуре и влаге

Совместимость и монтаж

Клапан регулирующий 3-ход смес-разд резьб PN16 DN20 6,3 м³/ч -10…+95C имеет резьбовое присоединение - монтируется напрямую в трубопровод без фланцев. Установка возможна в любом положении, но рекомендуется вертикальное расположение с направлением потока сверху вниз для предотвращения задержки воздуха. Для работы требует внешнего исполнительного механизма (электропривод или термостатический привод), который не входит в комплект. Обязательно проверьте совпадение резьбы G¾" с трубами системы. Посадочные размеры соответствуют стандартным резьбовым соединениям DIN/ISO.

Безопасность и стандарты

Клапан соответствует требованиям EN 12284 для регулирующих клапанов в системах отопления. Материалы сертифицированы для контакта с питьевой водой (по нормам WRAS / KTW). Класс давления PN16 гарантирует безопасную работу в типичных системах отопления с рабочим давлением до 1,6 МПа.

Преимущества

• Высокая точность регулирования благодаря седельной конструкции - минимизирует утечки и гидравлический шум
• Латунный корпус устойчив к коррозии и долговечен в условиях постоянного движения воды
• Широкий диапазон температур позволяет использовать клапан даже в зимних условиях с замерзанием воды в трубах (при условии сливания системы)
• Поддерживает два режима работы - смешивание и разделение - повышает универсальность в проектировании систем

Ограничения применения

• Не предназначена для агрессивных сред: масла, химикатов, паров выше 95 C
• Не работает автономно - требует подключения внешнего привода (не включён в комплект)
• Запрещено применение при температурах ниже -10 C без слива воды из системы - риск растрескивания корпуса
• Пропускная способность 6,3 м³/ч ограничивает использование в крупных промышленных системах - подходит только для малых и средних объектов

Примеры использования

• Система тёплого пола: смешивает горячую воду из котла с остывшей обраткой для поддержания комфортной температуры 35–45 C
• ГВС с бойлером: перенаправляет поток между бойлером и радиаторами в зависимости от спроса
• Автоматическая система отопления в офисном здании: регулирует температуру в каждом контуре через сигнал от термостата

Практические советы

• Перед монтажом обязательно промойте трубопровод - частицы грязи могут заклинить седло клапана
• Выбирайте привод с подходящим моментом затяжки и напряжением питания (обычно 24 В переменного тока или 230 В)
• Избегайте установки рядом с источниками сильной вибрации - это снижает срок службы уплотнений
• При использовании в системах с жесткой водой рассмотрите возможность установки фильтра перед клапаном
• Проверяйте направление потока на корпусе - он указан стрелкой; неверная ориентация нарушит функциональность
