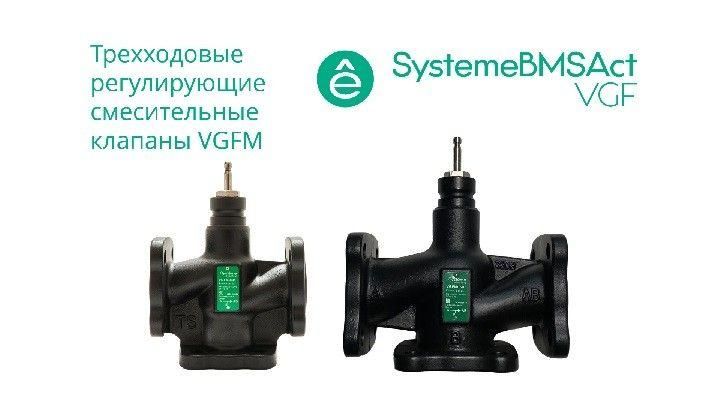

Клапан регулирующий 3-ход смес фланц PN16 DN15 4.0куб.м/ч -20…+130град.C SE VGFM015 APC

Клапан регулирующий 3-ход смесной фланцевый PN16 DN15 4,0 м³/ч -20…+130C от Systeme Electric (артикул vgfm015) предназначен для точного управления соотношением потоков горячего и холодного теплоносителей в системах теплоснабжения и ГВС. Он обеспечивает стабильную температуру на выходе за счёт автоматического смешивания двух входящих потоков.

Назначение и область применения

Клапан регулирующий 3-ход смесной фланцевый PN16 DN15 4,0 м³/ч -20…+130C используется там, где требуется поддержание заданной температуры воды путём смешивания двух потоков - например, горячей из котла и остывшей из обратки. Применяется в системах отопления, горячего водоснабжения, тепловых пунктах, бойлерных и промышленных установках. Подходит для работы с водой, водными растворами гликоля и другими непагубными средами.

Технические характеристики

• Тип клапана: трёхходовой смесительный, седельный
• Присоединение: фланцевое
• Условное давление: PN16 (до 16 бар)
• Условный диаметр: DN15 (15 мм)
• Пропускная способность: 4,0 м³/ч при максимальном открытии
• Рабочий диапазон температур: от -20 C до +130 C
• Материал корпуса: латунь (по умолчанию, типичный для данной серии)
• Исполнение: для автоматической регулировки с сервоприводом (не включён в комплект)

Совместимость и монтаж

Фланцевое присоединение требует установки между двумя трубопроводами с помощью болтов и прокладок. Клапан регулирующий 3-ход смесной фланцевый PN16 DN15 4,0 м³/ч -20…+130C имеет два входа (горячий и холодный) и один выход. Установка должна выполняться так, чтобы направление потока соответствовало стрелкам на корпусе. Для работы необходим внешний сервопривод (например, SE-9000 или аналогичный), который не входит в комплект. Монтаж допускается в любом положении, но предпочтительно - вертикально с выходом вверх. Перед установкой обязательно промойте трубопроводы от сварочных шлаков и мусора.

Безопасность и стандарты

Клапан соответствует требованиям EN 12287 (трубопроводная арматура для отопления) и EN 12516 (стандарты на прочность и герметичность). Работает в рамках нормативов ЕАЭС для оборудования, используемого в системах теплоснабжения. Не предназначен для работы с агрессивными жидкостями, паром выше 130 C, маслом или топливом.

Преимущества

• Высокая точность смешивания благодаря седельному исполнению - минимизированы перепады температуры
• Фланцевое присоединение позволяет легко демонтировать и обслуживать клапан без резки труб
• Широкий температурный диапазон (-20…+130 C) даёт возможность использовать в зимних условиях и при высоких нагрузках
• Стандартный размер DN15 совместим с большинством бытовых и коммерческих систем отопления

Ограничения применения

• Не применяется в системах с давлением выше 16 бар - риск повреждения уплотнений
• Запрещено использование с агрессивными химикатами, маслами, топливом, щелочами и кислотами
• Не рассчитан на работу с паром - возможна эрозия седела и потеря герметичности
• Требуется обязательное наличие внешнего сервопривода; сам по себе клапан не работает автономно
• При температурах ниже -20 C необходимо обеспечить антифризацию системы - замерзание воды вызывает разрушение корпуса

Примеры использования

• Подмес горячей воды из котла с обраткой в системе радиаторного отопления для поддержания 55 C на выходе
• Регулировка температуры в контуре ГВС перед бойлером косвенного нагрева
• Системы теплого пола с термостатическим контролем
• Промышленные установки с циркуляцией теплоносителя, где важна стабильность температуры

Практические советы

• Перед установкой проверьте посадочные размеры фланцев - они должны точно совпадать с трубопроводом
• Используйте прокладки, подходящие по материалу и температуре (например, EPDM для рабочих температур до 130 C)
• Выбирайте сервопривод с усилием, достаточным для преодоления гидравлического сопротивления в вашей сети
• При длительной работе на минимальных расходах (менее 1 м³/ч) возможна нестабильность регулирования - рекомендуется проверка настройки PID-регулятора
• Регулярно осматривайте уплотнения и седло - при наличии подтеканий замена деталей проводится без снятия всего клапана
