Клапан регулирующий 3-ход смес фланц PN16 DN32 15куб.м/ч -20…+130град.C SE VGFM032 APC

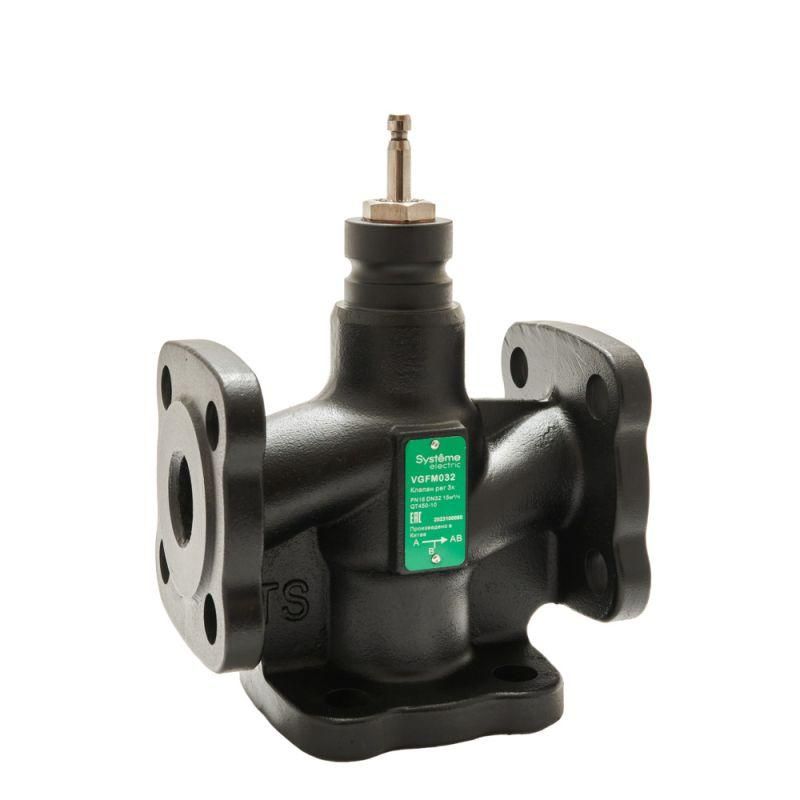

Клапан регулирующий 3-ход смес фланцевый PN16 DN32 15 м³/ч -20…+130C от Systeme Electric (артикул vgfm032) предназначен для точного управления потоками теплоносителя в системах теплоснабжения, где требуется смешивание горячего и холодного контуров. Он обеспечивает стабильную температуру на выходе за счёт автоматической регулировки распределения потока между двумя входами.

Назначение и область применения

Этот трёхходовой смесительный клапан используется там, где необходимо поддерживать заданную температуру жидкости путём смешивания двух потоков - например, возвратной воды из системы и горячей воды из котла. Применяется в системах отопления, ГВС, технологических циклах с требованием к термостабилизации. Подходит для установки на насосных группах, в узлах первичного и вторичного контуров, в зонах с переменной нагрузкой.

Технические характеристики

• Тип: 3-ходовой смесительный, седельный
• Присоединение: фланцевое
• Условное давление: PN16 (до 1,6 МПа)
• Условный диаметр: DN32
• Пропускная способность: 15 м³/ч
• Рабочий диапазон температур теплоносителя: от -20 C до +130 C
• Материал корпуса: латунь (по умолчанию, типично для таких моделей SE)
• Исполнение: для жидких сред, неагрессивных к латуни

Совместимость и монтаж

Фланцевое присоединение соответствует стандарту EN 1092-1. Для правильной установки важно соблюсти направление потока - указано стрелкой на корпусе. Клапан vgfm032 рассчитан на вертикальную или горизонтальную установку, но рекомендуется монтировать штоком вверх для предотвращения скопления воздуха. Уплотнения выполнены из EPDM - совместимы с водой, гликолевыми растворами, маслами. Перед запуском система должна быть промыта, чтобы исключить попадание механических частиц в седло клапана.

Безопасность и стандарты

Клапан регулирующий 3-ход смес фланцевый соответствует требованиям европейских норм для оборудования отопительных систем. Работает в рамках допустимых значений давления и температуры, указанных производителем. Не предназначен для работы с паром, агрессивными химическими веществами или твердыми суспензиями.

Преимущества

• Высокая точность регулирования благодаря седельному исполнению - минимальный люфт и герметичность закрытия
• Широкий рабочий диапазон температур позволяет использовать даже в зимних условиях с замерзающими средами
• Фланцевое соединение обеспечивает надёжность и возможность демонтажа без перерезания труб
• Производитель Systeme Electric известен долговечностью компонентов в системах с частыми циклами включения

Ограничения применения

• Не применяется в системах с высоким содержанием песка, ржавчины или других твёрдых примесей - возможна забивка седла
• Запрещено использование с паром, так как максимальная температура 130 C относится к жидкому теплоносителю
• Не предназначена для автономного управления - требует внешнего привода (электрического или пневматического), который не входит в комплект
• При температуре ниже -20 C необходима защита от замерзания - клапан не имеет антифризной защиты внутри

Примеры использования

• Подмес холодной воды в контур радиаторов для снижения температуры на выходе с 80 C до 60 C
• Стабилизация температуры в баке ГВС перед подачей в точки потребления
• Регулировка температуры в системах с несколькими источниками тепла (например, котёл + солнечные коллекторы)
• Обеспечение постоянной температуры в технологическом оборудовании, работающем с жидкостью

Практические советы

• Перед установкой проверьте посадочные размеры фланцев - они должны точно совпадать с трубопроводом (DN32, PN16)
• При использовании с электроприводом выбирайте модель с аналоговым управлением (4–20 мА) для плавной регулировки
• Не затягивайте фланцы слишком сильно - это может деформировать корпус и нарушить герметичность
• Для длительной службы периодически проводите профилактический осмотр седла и уплотнений, особенно после сезонного отключения
• Клапан vgfm032 от Systeme Electric лучше всего работает в системах с равномерным расходом; при резких скачках давления рекомендовано установить демпфер или байпас
