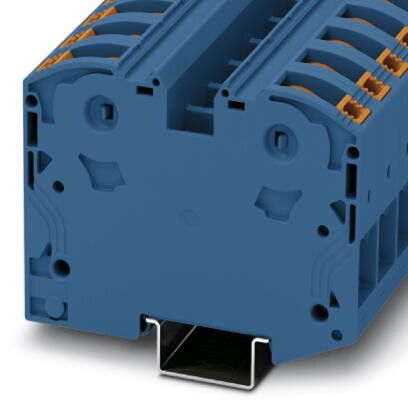

Клемма для высокого тока PTPOWER 35 BU | 3212065 Phoenix Contact

Клемма для высокого тока PTPOWER 35 BU от Phoenix Contact предназначена для надёжного соединения проводов с большим током - до 35 А. Эта модель используется там, где важна устойчивость к вибрациям, частые переподключения и долгий срок службы, например на промышленном оборудовании.

Назначение и область применения

Клемма для высокого тока PTPOWER 35 BU применяется для коммутации силовых цепей постоянного и переменного тока. Подходит для подключения медных проводов сечением от 0,5 до 4 мм2. Часто встречается в системах управления, автоматизации, энергообеспечении оборудования - например, на станках, конвейерах, распределительных щитах и устройствах питания.

Технические характеристики

• Максимальный рабочий ток: 35 А
• Рабочее напряжение: до 500 В AC/DC
• Сечение провода: 0,5–4 мм2 (медные жилы)
• Тип зажима: винтовой с фиксацией
• Цвет корпуса: синий (BU - blue)
• Материал контактов: медь, серебристый сплав
• Материал изоляции: полиамид PA66, самозагасающий
• Степень защиты IP20

Совместимость и монтаж

Клемма для высокого тока PTPOWER 35 BU монтируется на DIN-рейку шириной 35 мм. Установка происходит защёлкиванием - достаточно совместить выступы на основании с рейкой и слегка надавить. Для подключения провода ослабьте винт, вставьте жилу до упора, затем затяните моментом около 0,5 Нм. Не используйте инструменты с острыми гранями - можно повредить контактную поверхность. Клемма рассчитана на одножильные и многожильные провода с опрессованной наконечником; без наконечника - только одножильные.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и EN 60998-1. Материалы изоляции имеют класс горючести UL94 V-0. Сертифицирована для работы в условиях промышленной среды с температурой от –25 C до +85 C.

Преимущества

• Усиленная контактная группа обеспечивает минимальное переходное сопротивление даже при длительной нагрузке
• Фиксация винта с предохранителем против случайного ослабления
• Чёткая маркировка полярности и номера клеммы на корпусе
• Высокая механическая прочность корпуса - выдерживает вибрацию и удары
• Легко проверяется и обслуживается - винт доступен без демонтажа

Ограничения применения

• Не предназначен для подключения алюминиевых проводов
• Не работает в условиях повышенной влажности, пыли или агрессивных сред - степень защиты IP20 не предусматривает защиту от брызг и пыли
• Запрещено использовать в цепях с импульсными токами выше 100 А
• Не рекомендуется для частых отключений более 10 раз в день - снижает срок службы контактов

Примеры использования

• Подключение двигателя к частотному преобразователю
• Разводка питания PLC-системы внутри шкафа
• Объединение нескольких датчиков в одну группу питания
• Соединение кабелей между блоками управления и исполнительными механизмами

Практические советы

• Перед установкой убедитесь, что сечение провода попадает в допустимый диапазон - меньшее сечение может выпасть, большее - деформирует контакт
• При использовании многожильного провода обязательно примените наконечник - это исключит обрыв жил и увеличит срок службы
• Проверяйте затяжку винта через 1–2 месяца после первого включения - особенно при больших токах
• PTPOWER 35 BU совместима с другими клеммами серии PTPOWER - можно собирать модульные блоки
• Артикул 3212065 - это точный идентификатор для заказа запасных элементов. Храните этот номер при ремонте или масштабировании системы.
