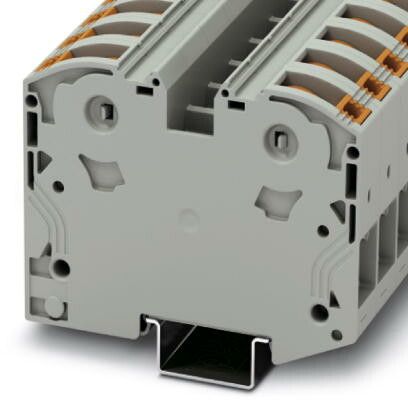

Клемма для высокого тока PTPOWER 35 | 3212064 Phoenix Contact

Клемма для высокого тока PTPOWER 35 от Phoenix Contact предназначена для надёжного соединения проводов с большими токовыми нагрузками - например, в силовых цепях промышленного оборудования. Артикул 3212064 обеспечивает устойчивый контакт даже при длительной работе на предельных значениях.

Назначение и область применения

Клемма для высокого тока PTPOWER 35 используется там, где требуется передача больших токов - от 95 А и выше. Подходит для подключения мощных потребителей: частотных преобразователей, двигателей, сварочных аппаратов, систем управления приводами. Применяется в распределительных щитах, на станках, в конвейерных линиях и других промышленных установках.

Технические характеристики

• Максимальный рабочий ток: 95 А
• Рабочее напряжение: до 800 В переменного тока
• Сечение провода: 16–70 мм2
• Тип зажима: винтовой
• Материал контакта: медный сплав с никелевым покрытием
• Изоляция: самозатухающий полиамид (UL94 V-0)
• Степень защиты: IP20
• Установка: на DIN-рейку 35 мм

Совместимость и монтаж

Клемма для высокого тока PTPOWER 35 совместима с любыми DIN-рейками стандарта EN 60715. Для монтажа достаточно защёлкнуть её на рейку - фиксация механическая, без дополнительных креплений. Зажим осуществляется винтом M6; момент затяжки - 2,5 Нм. Перед подключением проверьте соответствие сечения провода: слишком тонкий провод не будет плотно зажат, слишком толстый - повредит механизм.

Безопасность и стандарты

• Соответствует IEC 60947-7-1
• Сертифицирована по UL/CSA
• Материал изоляции соответствует классу горючести UL94 V-0

Преимущества

• Высокая теплостойкость - выдерживает длительную работу при нагреве
• Никелевое покрытие снижает окисление и увеличивает срок службы контакта
• Чётко обозначенная маркировка для быстрой идентификации
• Удобный доступ к винту - можно работать даже в плотном монтаже

Ограничения применения

Клемма для высокого тока PTPOWER 35 не предназначена для работы во взрывоопасных средах, на открытом воздухе или в условиях повышенной запылённости - степень защиты IP20 исключает контакт с пылью и влагой. Также не рекомендуется использовать для многожильных проводов без наконечников - возможна деформация жил.

Примеры использования

• Подключение выхода частотного преобразователя к трёхфазному двигателю
• Разводка питания в щите управления конвейера
• Объединение шин постоянного тока в системах UPS
• Соединение кабелей в цепях нагревательных элементов

Практические советы

• Перед затяжкой винта убедитесь, что провод полностью вставлен до упора - это гарантирует минимальное переходное сопротивление
• Для многожильных проводов используйте наконечники типа “штырь” или “трубчатые”, чтобы избежать перелома жил
• Не применяйте Клемму для высокого тока PTPOWER 35 в цепях с импульсными нагрузками выше 150 % от номинала - возможен перегрев
• Проверяйте затяжку винта через 1–2 месяца после первого включения - особенно при значительных колебаниях температуры
