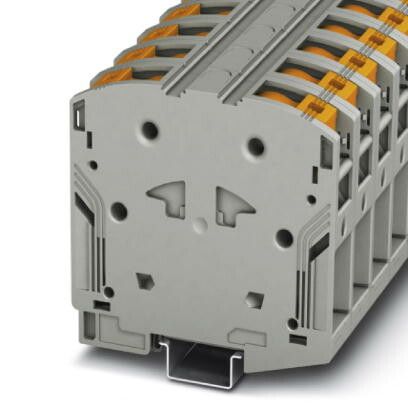

Клемма для высокого тока PTPOWER 50 | 3260050 Phoenix Contact

Клемма для высокого тока PTPOWER 50 от Phoenix Contact предназначена для надёжного соединения проводов с большими токовыми нагрузками - например, в силовых цепях промышленного оборудования. Артикул 3260050 обеспечивает устойчивый контакт даже при длительной работе на предельных значениях.

Назначение и область применения

Клемма для высокого тока PTPOWER 50 используется там, где требуется передача больших токов - от 50 А и выше. Подходит для подключения мощных потребителей: частотных преобразователей, двигателей, нагревательных элементов, сварочного оборудования и систем управления. Применяется в распределительных щитах, на станках, в конвейерных линиях и других промышленных установках.

Технические характеристики

• Номинальный ток: 50 А
• Номинальное напряжение: до 800 В переменного тока
• Рабочий температурный диапазон: от –40 C до +90 C
• Максимальная площадь сечения провода: 25 мм2
• Тип зажима: винтовой с фиксацией
• Цвет корпуса: серый
• Стандарт исполнения: IP20

Совместимость и монтаж

Клемма для высокого тока PTPOWER 50 совместима с медными и алюминиевыми одножильными и многожильными проводами. Для монтажа используйте отвертку с плоским жалом. Затягивайте винт до упора - перегрузка не допускается. Клемма монтируется на DIN-рейку шириной 35 мм. Убедитесь, что зачищенная часть провода полностью помещается в зажимную камеру - не более 12–14 мм изоляции снимайте.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и EN 60998-1. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолированному корпусу. Нагревостойкий материал корпуса предотвращает возгорание при перегрузке.

Преимущества

• Высокая механическая прочность зажима - не ослабевает при вибрациях
• Удобная форма для быстрого доступа к винту - можно работать в плотном монтаже
• Чёткая маркировка контактов - позволяет легко идентифицировать вход/выход
• Закрытая конструкция снижает риск окисления контактов

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивных сред - класс защиты IP20 не обеспечивает герметичность
• Не рекомендуется использовать для проводов сечением менее 1,5 мм2 - возможна плохая фиксация
• Не подходит для частых отсоединений - винтовые зажимы рассчитаны на постоянные соединения
• Алюминиевые провода требуют применения антиоксидантной пасты и соблюдения технологии затяжки

Примеры использования

• Подключение выхода частотного преобразователя к трёхфазному двигателю
• Разводка питания нагревательных элементов в термических камерах
• Объединение нескольких кабелей в распределительной коробке станка
• Формирование шины питания в автоматизированных линиях

Практические советы

• Перед монтажом проверьте соответствие сечения провода - 25 мм2 максимум, меньше 4 мм2 - неэффективно
• При использовании многожильных проводов применяйте наконечники - так повышается надёжность контакта
• Проверяйте затяжку винта через 1–2 месяца после первого запуска - особенно в условиях вибраций
• Не смешивайте клеммы PTPOWER 50 с другими типами в одной цепи - различаются габариты и контактные поверхности
• Артикул 3260050 - единственный вариант в этой серии; аналоги от других брендов могут не подходить по форме и размеру
