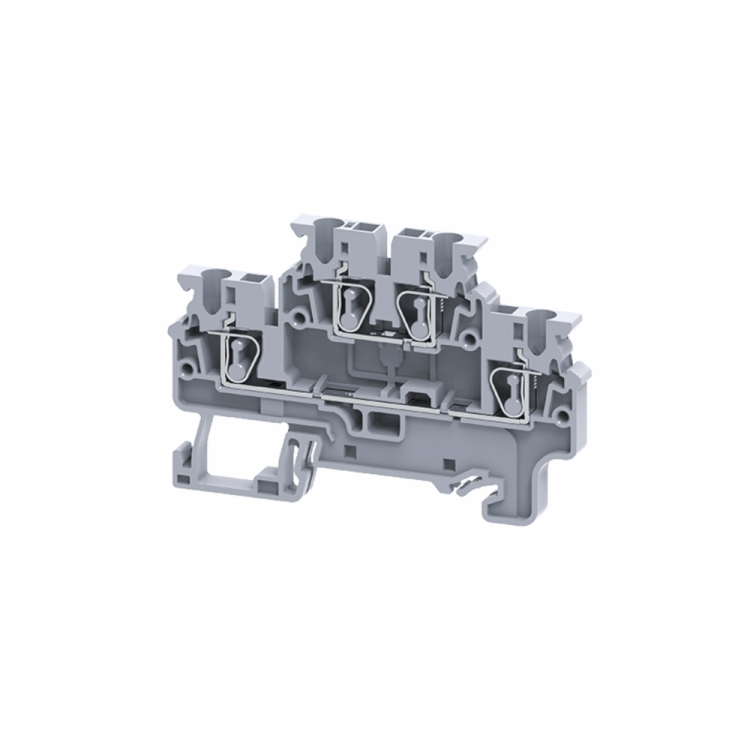

Клемма 2х-ярусная 2,5 кв.мм пружинная OptiClip CXDL-2,5-2L-I-BU-синий - 289765 КЭАЗ

Клемма двухъярусная пружинная 2,5 кв.мм OptiClip CXDL-2,5-2L-I-BU синий — это компактное решение для надёжного и быстрого соединения проводов в распределительных щитах. Разработана компанией КЭАЗ, эта клемма подходит для монтажа на DIN-рейку и используется в системах автоматизации, где важна плотность коммутации и устойчивость к вибрациям.

Назначение и область применения

Клемма двухъярусная пружинная 2,5 кв.мм OptiClip CXDL-2,5-2L-I-BU синий предназначена для создания электрических соединений в распределительных шкафах и щитах. Подходит для систем автоматического управления (САУ), промышленного оборудования, панелей управления и слаботочных цепей. Благодаря двухъярусной конструкции позволяет размещать два независимых контура в одном корпусе, экономя место внутри щита.

Технические характеристики

• Тип зажима: пружинный, безвинтовой
• Поперечное сечение провода: 0,2–2,5 мм² (медные одножильные или многожильные)
• Номинальный ток: 24 А
• Номинальное напряжение: 800 В
• Количество контактов: 2 (два отдельных потенциала)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Положение подключения: сбоку
• Рабочая температура: от –40 °C до +85 °C
• Класс воспламеняемости: V0 (самозагасающий материал)
• Цвет: синий

Совместимость и монтаж

Клемма двухъярусная пружинная 2,5 кв.мм OptiClip CXDL-2,5-2L-I-BU синий совместима со всеми стандартными DIN-рейками по ГОСТ IEC 60715. Для подключения необходимо:

• Зажать рычаг зажима вверх — он фиксируется в открытом положении;
• Вставить подготовленный провод (обязательно зачищенный на 8–10 мм);
• Отпустить рычаг — пружина плотно зажимает жилу.

Не требует инструментов. Монтировать можно как вертикально, так и горизонтально. Учитывайте, что каждый ярус работает автономно — между ними нет электрической связи.

Безопасность и стандарты

Изделие соответствует требованиям безопасности IEC 60947-7-1 и имеет класс воспламеняемости V0 — материал самозагасает при воздействии открытого пламени. Номинальное напряжение 800 В обеспечивает безопасную работу в сетях до 690 В переменного тока. Применяется в средах с высокой вибрацией благодаря надёжному пружинному зажиму, который не ослабевает со временем.

Преимущества

• Две изолированные группы контактов в одном модуле — снижает количество элементов в щите
• Быстрая установка без инструментов — экономит время при монтаже и обслуживании
• Стабильный контакт даже при вибрациях — пружина не требует периодической подтяжки
• Высокая плотность коммутации — идеальна для компактных щитов
• Широкий диапазон рабочих температур — подходит для холодных и жарких помещений

Ограничения применения

• Не предназначен для подключения алюминиевых проводов — возможен риск окисления и перегрева
• Максимальное сечение — 2,5 мм²; более толстые провода не войдут
• Не рекомендуется использовать в условиях постоянного погружения в воду — IP-класс не указан, значит, защита только от брызг и пыли
• Подключение нескольких проводов в один зажим не предусмотрено — каждый контакт рассчитан на один проводник

Примеры использования

• Разводка сигналов датчиков в пульте управления станком
• Объединение цепей питания и управления в щите САУ
• Подключение термореле, реле времени, концевиков
• Сборка распределительных щитов в пищевой промышленности, где требуется частая дезинфекция и компактность

Практические советы

• Перед вставкой провода обязательно зачистите его на 8–10 мм — меньше не зажмётся, больше может выйти из зажима
• Проверьте, чтобы все жилы были одного материала (медь) и не имели повреждений
• При использовании многожильных проводов используйте наконечники — они предотвращают заплетание и обеспечивают лучший контакт
• При монтаже рядом с другими клеммами соблюдайте минимальный зазор — синий цвет помогает визуально отличать цепи, но не заменяет маркировку
• Клемма двухъярусная пружинная 2,5 кв.мм OptiClip CXDL-2,5-2L-I-BU синий от КЭАЗ — проверенное решение для серийного производства. Артикул 289765 удобно использовать при заказе запчастей.
