Клемма двухярусная винтовая OptiClip ODL-2,5-2L-I-серый | 289801 КЭАЗ

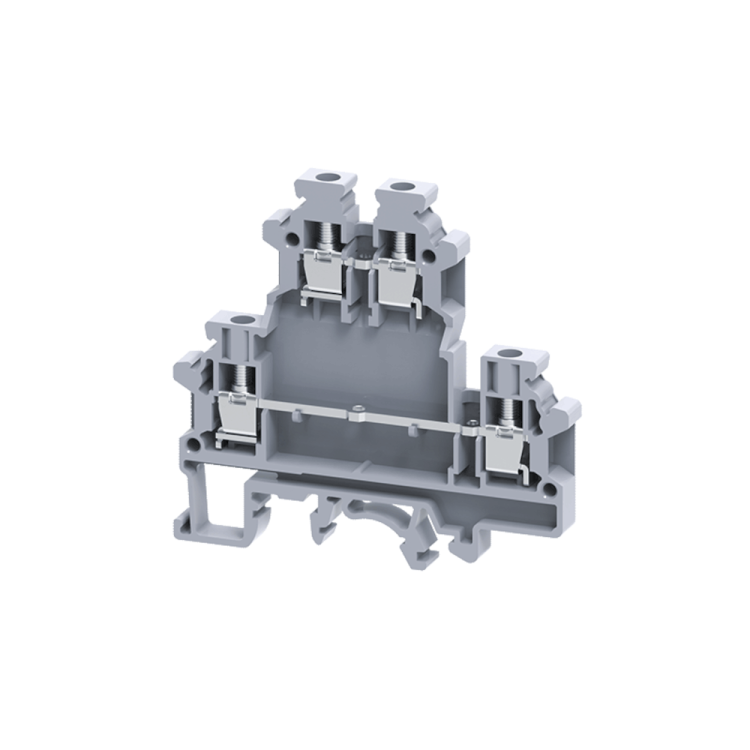

Клемма двухъярусная винтовая 2,5 кв.мм, без перемычек серия OptiClip ODL-2,5-2L-I серая — это компактное решение для надёжного соединения нескольких проводов в одном месте, предназначенное для монтажа на DIN-рейку в распределительных щитах. Бренд КЭАЗ предлагает эту модель как часть серии OptiClip, где важна плотность коммутации и устойчивость к нагрузкам.

Назначение и область применения

Клемма двухъярусная винтовая 2,5 кв.мм, без перемычек серия OptiClip ODL-2,5-2L-I серая используется для создания электрических соединений в распределительных шкафах, щитах управления и автоматизации. Подходит для систем САУ, промышленного оборудования, освещения, вентиляции и других задач, где требуется несколько входов/выходов в ограниченном пространстве. Благодаря двум ярусам и четырём точкам подключения, она заменяет две одноярусные клеммы, экономя место на рейке.

Технические характеристики

• Тип соединения: винтовой — надёжное фиксирование провода за счёт зажима болтом;
• Сечение провода: 0,2–2,5 мм² — подходит для медных жил, в том числе многожильных;
• Номинальный ток: 24 А — допустимая постоянная нагрузка без перегрева;
• Номинальное напряжение: 800 В — безопасная работа в сетях до 800 В переменного тока;
• Количество контактов: 4 — два яруса по два подключения каждый;
• Количество потенциалов: 2 — каждая группа из двух контактов изолирована друг от друга, можно использовать как два отдельных контура;
• Способ монтажа: на DIN-рейку 35 мм — совместима со стандартными шкафами;
• Рабочая температура: от –40 °C до +85 °C — работает в суровых условиях, включая холодные помещения и нагретые шкафы;
• Класс воспламеняемости: V0 — материал самозагасает при возгорании, соответствует требованиям безопасности;
• Цвет: серый — стандартизированный цвет для промышленных решений, легко различим в шкафу.

Совместимость и монтаж

Клемма двухъярусная винтовая 2,5 кв.мм, без перемычек серия OptiClip ODL-2,5-2L-I серая монтируется на стандартную DIN-рейку шириной 35 мм. Установка занимает секунды — просто защёлкивается на направляющие. Для подключения необходимо оголить конец провода на 8–10 мм, вставить его в гнездо и затянуть винт усилием, достаточным для фиксации, но без перегрузки — чтобы не повредить жилу. Перемычки отсутствуют, поэтому каждый потенциал изолирован — нельзя соединять между собой контакты разных ярусов. Это требует внимательности при проектировании схемы.

Безопасность и стандарты

Изделие выполнено из материалов класса горючести V0, что гарантирует самозатухание при воздействии открытого пламени. Номинальное напряжение 800 В соответствует требованиям EN 60947-7-1 и IEC 60998. Применение в промышленных системах автоматизации подтверждает соответствие нормам электробезопасности. Температурный диапазон позволяет использовать её в условиях, близких к экстремальным, без снижения надёжности.

Преимущества

• Высокая плотность подключений: четыре точки в одном корпусе вместо двух отдельных клемм;
• Стандартный монтаж на DIN-рейку — совместимость с любыми типовыми шкафами;
• Надёжное винтовое соединение — минимизирует риск ослабления контакта при вибрации;
• Отсутствие перемычек — исключает случайное замыкание между потенциалами;
• Широкий диапазон рабочих температур — подходит для холодных складов и нагретых шкафов.

Ограничения применения

• Не подходит для проводов сечением более 2,5 мм² — попытки вставить больший провод приведёт к плохому контакту или повреждению клеммы;
• Запрещено использовать для алюминиевых проводов — материал рассчитан только на медь;
• Не имеет встроенных перемычек — если нужна связь между контактами одного потенциала, потребуется внешнее соединение;
• Не предназначена для частого демонтажа — многократное откручивание винта может износить резьбу и снизить надёжность.

Примеры использования

• Подключение трёх датчиков и одного исполнительного механизма в одном модуле САУ;
• Разводка питания от одного автомата к нескольким световым группам в распределительном щите;
• Объединение сигналов от нескольких термореле в контроллер с минимальным числом клеммных блоков;
• Формирование общего нулевого проводника в шкафу управления насосной станцией.

Практические советы

• Перед монтажом проверьте сечение провода — используйте только 0,2–2,5 мм²; слишком тонкий провод может выскочить, слишком толстый — повредить механизм;
• Затягивайте винт рукой до упора, не используйте инструменты с большим моментом — достаточно усилия, чтобы провод не двигался;
• Если используются многожильные провода, лучше применять наконечники — они предотвращают деформацию жил при затяжке;
• При сборке шкафа помните: этот элемент не создаёт электрическую связь между верхним и нижним рядом — если нужна перемычка, делайте её отдельно;
• Проверяйте доступность винтов после монтажа — если клемма закрыта другими элементами, будет сложно обслуживать.
