Клемма керамическая винтовая КВ 6 - 16 мм² 2 пары контактов 30А до 450 °C (50 шт./уп.) | 07-6224 REXANT MEET

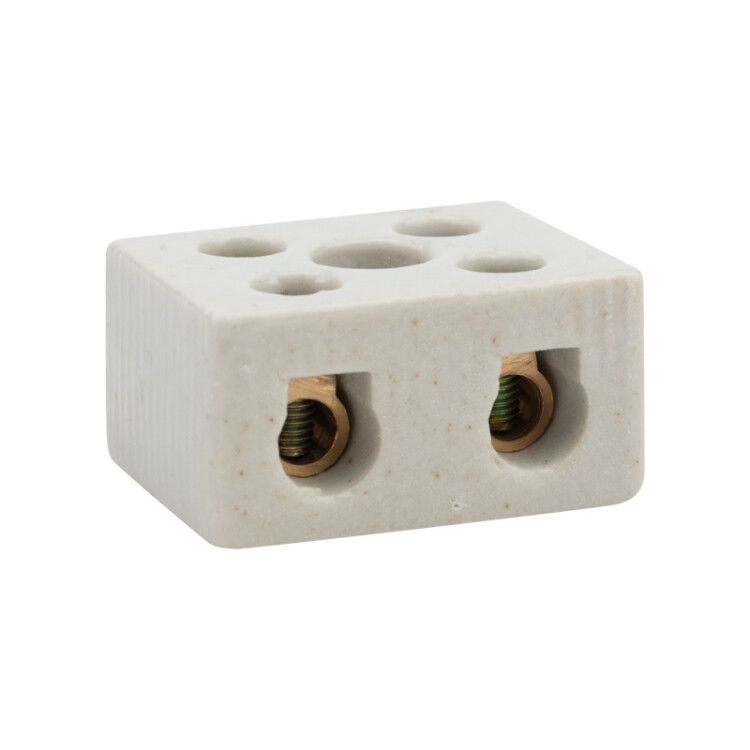

Клемма керамическая винтовая 16 кв.мм 2 пары контактов с крепежным отверстием (50 шт./уп.) от REXANT — надёжное решение для соединения проводов в условиях высоких температур, вибраций и повышенной влажности. Подходит для промышленного оборудования, нагревательных элементов и силовых цепей, где важна термостойкость и долговечность.

Назначение и область применения

Эта клемма используется для создания прочных и безопасных электрических соединений в средах с экстремальными условиями. Особенно актуальна там, где обычные пластиковые клеммы разрушаются от тепла — например, рядом с печами, ТЭНами, сварочным оборудованием, нагревательными блоками и вентиляторами с высокой температурой окружающей среды. Применяется в системах автоматизации, промышленных станках, бытовых и коммерческих устройствах с мощностью до 30 А.

Технические характеристики

• Тип соединения: винтовое — позволяет плотно зажимать проводник без повреждения жил
• Сечение провода: 6–16 мм² — подходит как для одножильных, так и для многожильных медных проводов
• Номинальный ток: 30 А — выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 400 В — рассчитана на работу в сетях переменного тока до 400 В
• Изоляция: керамика — не горит, не деформируется, сохраняет диэлектрические свойства при температурах до +450 °C
• Рабочий температурный диапазон: от –40 °C до +450 °C — работает в холодных помещениях и вблизи раскалённых деталей
• Количество контактов: 2 пары (4 клеммы) — два входа и два выхода для последовательного или ответвительного соединения
• Способ монтажа: непосредственная установка через крепёжное отверстие диаметром 5 мм (не указан, но типично для таких моделей)
• Габариты: ширина 18 мм — компактная форма для плотной укладки
• Цвет: белый — обеспечивает хорошую видимость и легко выявляет следы перегрева

Совместимость и монтаж

Клемма керамическая винтовая 16 кв.мм 2 пары контактов с крепежным отверстием (50 шт./уп.) монтируется на поверхность с помощью болта или самореза через одно центральное отверстие. Установка возможна на металлические, керамические или огнеупорные основания. Для фиксации используйте крепёж с головкой M4–M5. Соединение проводов выполняется путём ослабления винта, вставки зачищенного провода (длина зачистки — 8–10 мм) и затяжки до упора. Не допускается перегиб жилы внутри клеммы — это снижает контактное давление. Винты затягиваются рукой, дополнительный инструмент не требуется — переусердствовать нельзя, чтобы не повредить резьбу.

Безопасность и стандарты

Керамический корпус обеспечивает класс защиты от возгорания — материал не поддерживает горение и не выделяет токсичных газов при перегреве. Клемма соответствует требованиям к термостойкости и электроизоляции, применяемым в промышленном оборудовании. Хотя явного указания на соответствие ГОСТ или IEC нет, её параметры совпадают с требованиями EN 60947-7-1 для керамических клеммных блоков. Использование в цепях выше 400 В или 30 А запрещено — риск пробоя и перегрева возрастает.

Преимущества

• Высокая термостойкость — выдерживает кратковременные скачки до +450 °C без потери свойств
• Устойчивость к влаге и химическим веществам — не боится конденсата, масел, щелочей
• Не подвержена старению — керамика не трескается и не становится хрупкой со временем
• Стабильный контакт — винтовое соединение не ослабевает при вибрациях
• Пакет по 50 штук — удобен для закупок на крупные проекты

Ограничения применения

• Не подходит для частых демонтажей — многократное откручивание винта может повредить резьбу
• Не рекомендовано использование в цепях постоянного тока выше 400 В — риск дугового замыкания
• Запрещено применять с алюминиевыми проводами — керамика не обеспечивает достаточного давления для предотвращения окисления
• Не предназначен для монтажа в взрывоопасных зонах — отсутствует сертификация Ex
• Не имеет защиты от случайного прикосновения — требует установки в закрытые корпуса

Примеры использования

• Подключение ТЭНа в сушильной камере
• Соединение проводов в печи для обжига керамики
• Крепление питания на нагревательных элементах в пищевой промышленности
• Объединение фаз в распределительной коробке рядом с котлом
• Сборка силовой цепи в аппарате для термоформования

Практические советы

• Перед монтажом проверьте, что сечение провода попадает в диапазон 6–16 мм² — меньшие жилы могут выпасть, большие — не войдут
• Защитите место установки от механических ударов — керамика хрупкая, хотя и термостойкая
• При использовании в сырых местах — дополнительно герметизируйте соединения силиконовым составом, не содержащим кислот
• Проверяйте состояние клемм каждые 6–12 месяцев — особенно после длительной работы на максимальной нагрузке
• Храните в сухом месте — хоть керамика не боится влаги, винты могут заржаветь
• Для массового монтажа используйте набор из 50 штук — экономия времени и стоимость единицы ниже
