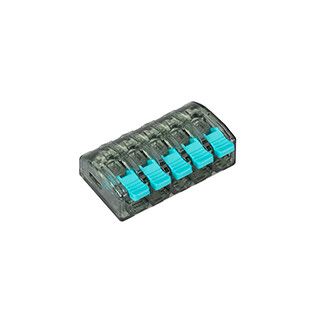

Клемма-коннектор ARL-CLT-5WS4-32A (Arlight, Пластик) | 044018 Arlight

Клемма-коннектор ARL-CLT-5WS4-32A - компактная клеммная колодка с рычажным зажимом для надёжного соединения до пяти проводов в распределительных коробках, на оборудовании и в щитах. Бренд ARLIGHT, артикул 044018, рассчитана на работу в бытовых и промышленных сетях до 450 В.

Назначение и область применения

ARL-CLT-5WS4-32A предназначена для создания временных или постоянных соединений между гибкими и одножильными медными проводниками. Подходит для монтажа в электрошкафах, распределительных коробках, на станках, осветительном оборудовании и системах автоматизации. Используется там, где нужна быстрая замена или переподключение проводов без инструментов.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 450 В
• Количество контактов: 5
• Сечение проводника: 0,2–4 мм2 (одножильный), 0,5–2,5 мм2 (многожильный)
• Длина зачистки изоляции: 11 мм
• Ширина колодки: 21,5 мм
• Материал корпуса: термопласт, серый цвет
• Цвет корпуса: прозрачный - позволяет визуально контролировать состояние проводов
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на кабель - фиксируется прямо на проводе, без необходимости крепления к DIN-рейке
• Зажим: рычажный - обеспечивает надёжный контакт при нажатии и легко открывается для замены провода

Совместимость и монтаж

Kлеммная колодка ARL-CLT-5WS4-32A совместима с медными проводами любого типа: одножильными, многожильными и гибкими. Для правильной установки:

• Защитите изоляцию на 11 мм - меньше не удержится, больше может вызвать замыкание между контактами
• Не используйте алюминиевые или медно-алюминиевые провода - материал зажима рассчитан только на медь
• Убедитесь, что жилы не повреждены и не имеют обрывов - рычажок не компенсирует плохой контакт
• Фиксация происходит без инструментов: опустите провод в гнездо, нажмите рычаг до щелчка
• Колодка не имеет крепления к DIN-рейке - её можно закрепить хомутиком, клеем или поместить в корпус

Безопасность и стандарты

ARL-CLT-5WS4-32A соответствует требованиям безопасности для внутренней установки в сухих помещениях. IP20 исключает доступ к токоведущим частям пальцами, но не защищает от пыли и влаги - не применяйте в сырых местах, на улице или в цехах с брызгами воды. Корпус выполнен из самозатухающего термопласта - не поддерживает горение при перегреве.

Преимущества

• Рычажный механизм - удобство монтажа и демонтажа без отверток
• Прозрачный корпус - контроль состояния проводов и отсутствие окисления
• Компактный размер - экономия места в плотных шкафах
• Поддержка широкого диапазона сечений - универсальность для разных задач
• Высокий токовый порог - подходит для мощных нагрузок до 32 А

Ограничения применения

• Не допускается использование в условиях повышенной влажности, пыли или агрессивной среды - IP20 недостаточен
• Не подходит для многожильных проводов сечением менее 0,5 мм2 - риск выскальзывания
• Не предназначен для частого подключения/отключения - более 5–10 циклов снижает долговечность контакта
• Не используется в цепях переменного тока выше 450 В - возможен пробой изоляции
• Не рекомендовано применение в вибрационных средах без дополнительной фиксации

Примеры использования

• Соединение питающих проводов в светильниках LED
• Объединение выходов датчиков в системах автоматики
• Разводка проводов в распределительных коробках квартир
• Подключение двигателей малой мощности (до 2,2 кВт)
• Временные соединения при тестировании оборудования

Практические советы

• Перед монтажом проверьте, чтобы все жилы были одинаковой длины - иначе некоторые будут плохо зажаты
• Используйте только зачищенные провода - остатки изоляции внутри контакта вызывают нагрев
• При групповом использовании нескольких колодок оставляйте минимум 10 мм свободного пространства между ними - для теплоотвода
• ARL-CLT-5WS4-32A продается партиями по 50 штук - планируйте запас на будущие работы
• Если требуется крепление к стене или рейке - выбирайте модели с крепёжными отверстиями; эта модель требует внешнего крепления
