Клемма крепежная для проволоки * (5001 ZN-CU) | 5304113 OBO Bettermann

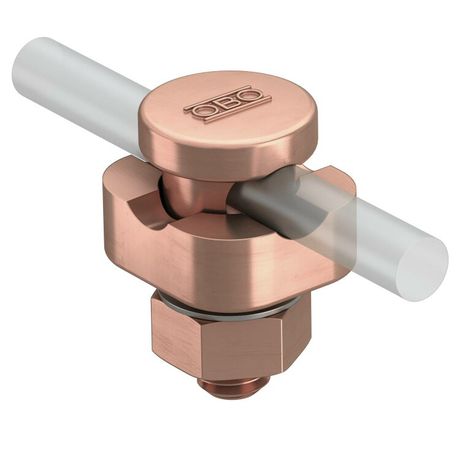

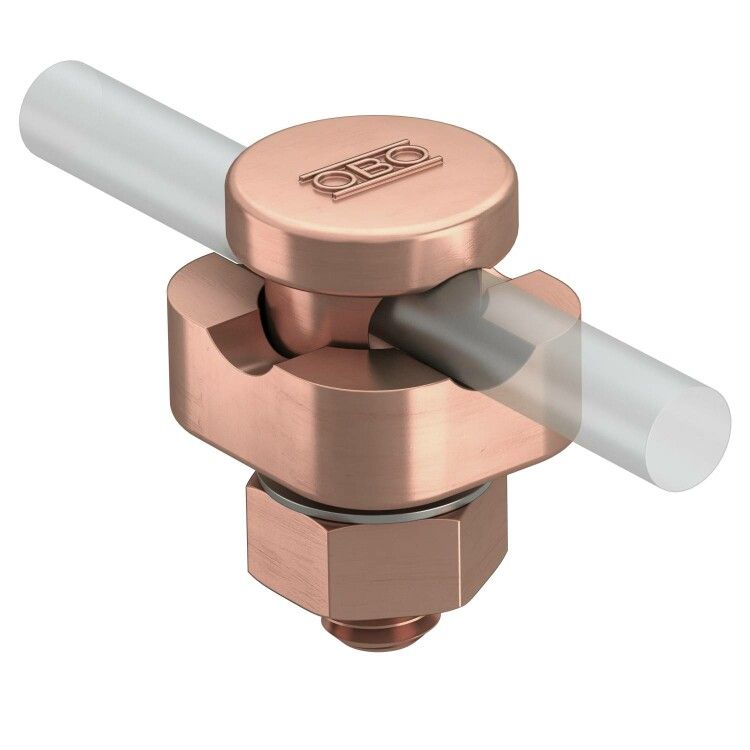

Клемма крепежная для проволоки или прутка OBO BETTERMANN 5001 ZN-CU предназначена для надежного механического соединения и крепления проводников сечением 8–10 мм2, особенно в системах молниезащиты и заземления. Благодаря комбинации цинковой основы и медного покрытия обеспечивает долговечную проводимость и устойчивость к коррозии.

Назначение и область применения

Клемма OBO BETTERMANN 5001 ZN-CU используется для фиксации металлических проводников - проволоки или прутка - в системах молниезащиты, заземления и выравнивания потенциалов. Подходит для установки на вертикальные и горизонтальные элементы: молниеотводы, стержневые антенны, арматурные сетки, стальные конструкции. Применяется в промышленных объектах, жилых зданиях, энергообъектах и на открытых площадках.

Технические характеристики

• Тип изделия: клемма крепежная с зажимным винтом
• Совместимый проводник: 8–10 мм2 (диаметр до ~3,6 мм)
• Материал корпуса: цинковый сплав под давлением (литой)
• Покрытие контактной поверхности: медь
• Диаметр отверстия для крепления: 10,2 мм
• Фиксация: зажимной винт с гайкой и стопорной шайбой с упругими зубцами
• Артикулы: 5001 ZN-CU, 5304113
• Стандарт: соответствует VDE 0185-305 / IEC 62305

Совместимость и монтаж

Клемма совместима с медными, стальными и оцинкованными проводниками указанного сечения. Для монтажа:

• Установите клемму на опорный элемент через отверстие 10,2 мм (например, на стальной уголок, трубу или кронштейн).
• Вставьте проводник между контактом и зажимным винтом.
• Затяните винт до упора - упругие зубцы шайбы предотвращают самопроизвольное ослабление.
• Не используйте инструменты с высоким крутящим моментом - перегрузка может повредить литую основу.

Безопасность и стандарты

Клемма OBO BETTERMANN 5001 ZN-CU выполнена в соответствии с нормами VDE 0185-305 и IEC 62305, что гарантирует соответствие требованиям к токоотводящим соединениям в системах молниезащиты. Медное покрытие обеспечивает низкое переходное сопротивление, необходимое для безопасного рассеивания импульсов молнии.

Преимущества

• Литой цинковый корпус устойчив к деформации и ударным нагрузкам.
• Медное покрытие снижает риск окисления и увеличивает срок службы контакта.
• Стопорная шайба с зубцами исключает самоотвинчивание даже при вибрациях.
• Предварительно установленный упор позволяет точно задать глубину вхождения проводника.
• Поддерживает постоянный электрический контакт при температурных колебаниях.

Ограничения применения

• Не предназначен для проводников более 10 мм2 - возможна потеря контакта или повреждение клеммы.
• Не рекомендовано применение в средах с агрессивными химическими испарениями (например, в кислотных производствах).
• Цинковый сплав не защищен от длительного воздействия морской воды - для побережий требуется дополнительная антикоррозийная обработка.
• Не использовать в качестве точки подключения кабеля - только для цельных проводников (проволока/пруток).

Примеры использования

• Крепление медного токоотвода Ø3 мм к стальному карнизу здания.
• Фиксация стального прутка в системе заземления на башне связи.
• Соединение арматуры фундамента с контуром молниезащиты.
• Интеграция в вертикальные молниеприёмники на кровле промзоны.

Практические советы

• Перед монтажом зачистите проводник от оксидов и грязи - особенно важно для меди и стали.
• Проверяйте плотность затяжки винта рукой: он должен быть туго закрученым, но без усилия с ключом больше 2 Нм.
• Если клемма устанавливается вне помещения - после монтажа смажьте место соединения специальной противокоррозийной пастой (например, OBO Klemmenpaste).
• Для многожильных проводников используйте наконечник - эта клемма не предназначена для них напрямую.
• Артикул 5001 ZN-CU и 5304113 - это один и тот же продукт; различаются лишь форматы номеров в каталогах.
