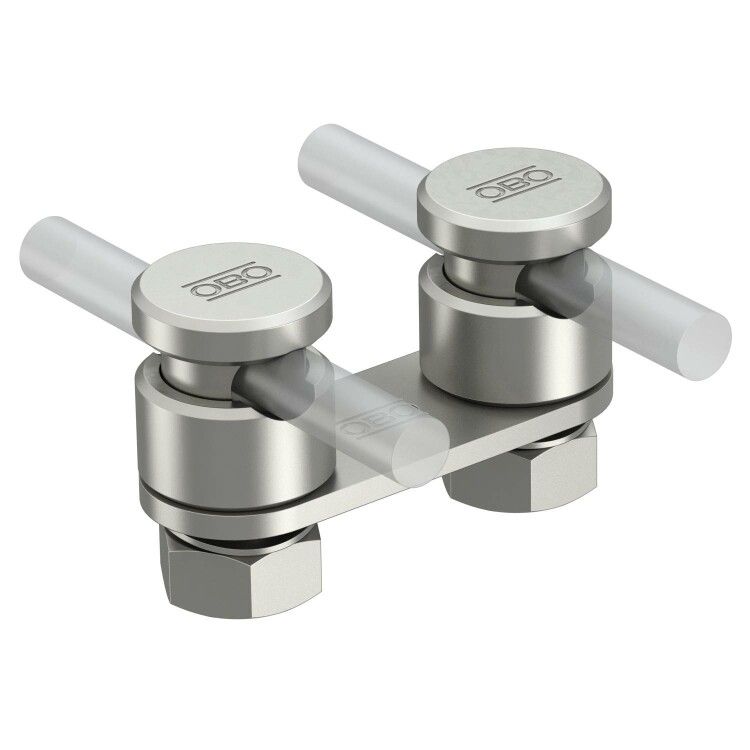

Клемма крепежная для проволоки, двойная (5002 N-VA) | 5304270 OBO Bettermann

Клемма крепежная для проволоки двойная от OBO BETTERMANN (арт. 5002 N-VA / 5304270) предназначена для надежного механического соединения и фиксации двух медных или алюминиевых проводников сечением 8–10 мм2. Применяется там, где требуется прочный контакт без сварки или пайки - например, в системах молниезащиты, на металлических конструкциях или в распределительных устройствах.

Назначение и область применения

Клемма крепежная для проволоки двойная используется для создания постоянного электрического контакта между двумя проводниками через зажимные винты. Подходит для установки на металлические основания - стальные балки, опоры, корпуса оборудования. Часто применяется в системах молниезащиты, заземления и уравнивания потенциалов, особенно там, где важна долговечность и устойчивость к внешним воздействиям.

Технические характеристики

• Тип изделия: Клемма крепежная для проволоки двойная
• Материал: Нержавеющая сталь V2A ( AISI 304 ) - устойчива к коррозии, подходит для агрессивных сред
• Совместимый проводник: 8–10 мм2 (медные или алюминиевые жилы)
• Тип крепежа: Зажимной винт - два винта для фиксации каждого провода
• Конструкция: Включает две гайки, пружинную шайбу и предварительно установленную стальную зажимную скобу
• Покрытие поверхности: Необработанная - без антикоррозийного или декоративного покрытия
• Артикулы: 5002 N-VA, 5304270
• Стандарт: Соответствует VDE 0185-305 (ГОСТ Р МЭК 62305)

Совместимость и монтаж

Клемма крепежная для проволоки двойная монтируется на плоскую металлическую поверхность с помощью болтов или заклепок - сама скоба уже установлена и готова к использованию. Для подключения:

• Зачистите концы проводов до 15–20 мм
• Разместите каждый проводник под соответствующий зажимной винт
• Затяните винты равномерно - усилие должно обеспечить плотный контакт без повреждения жилы
• Убедитесь, что пружинная шайба сохраняет давление на винт - она снижает риск ослабления контакта при вибрации

Подходит для монтажа на толщину металла до 5 мм. Не требует специальных инструментов - достаточно обычного ключа или отвертки.

Безопасность и стандарты

Изделие соответствует немецкому стандарту VDE 0185-305 и российскому ГОСТ Р МЭК 62305 - нормам для устройств молниезащиты. Это гарантирует безопасность при прохождении высоких импульсных токов, таких как удары молнии. Конструкция исключает случайное выпадение проводов даже при значительных нагрузках.

Преимущества

• Высокая механическая прочность благодаря материалу из нержавеющей стали V2A
• Автоматическая компенсация люфта за счет пружинной шайбы - снижается риск окисления контакта
• Предустановленная зажимная скоба экономит время монтажа - не нужно собирать крепление самостоятельно
• Два независимых зажима позволяют подключать два провода одновременно без дополнительных переходников

Ограничения применения

• Не предназначен для многожильных проводов с мягкими жилами - возможен перегиб или обрыв при затяжке
• Не рекомендован для частого демонтажа - повторная затяжка может повредить резьбу или деформировать скобу
• Не имеет изоляционного покрытия - нельзя использовать в местах с доступом человека без защиты от поражения током
• Не совместим с проводами меньше 8 мм2 или больше 10 мм2 - риск плохого контакта или разрушения клеммы

Примеры использования

• Фиксация заземляющего проводника к стальной балке в системе молниезащиты здания
• Объединение двух проводов в точке выведения контура заземления на кровельном металле
• Подключение экранирующих проводов к корпусу электрошкафа в условиях повышенной влажности
• Соединение проводов в открытых распределительных пунктах на промышленных объектах

Практические советы

• Перед монтажом проверьте диаметр отверстия под крепление - он должен соответствовать вашему крепежному элементу (обычно M8 или M10)
• Избегайте затяжки винтов слишком сильно - это может привести к расслоению жилы или трещинам в металле
• Для длительной эксплуатации в агрессивной среде (морской воздух, химические испарения) рекомендуется периодически осматривать контакт на предмет окисления
• Если нужна изоляция - используйте термоусадочные трубки или изолирующие колпачки после установки
• Клемма крепежная для проволоки двойная от OBO BETTERMANN (арт. 5002 N-VA) - один из самых надежных решений для ответственных заземляющих соединений; не заменяйте её на менее качественные аналоги
