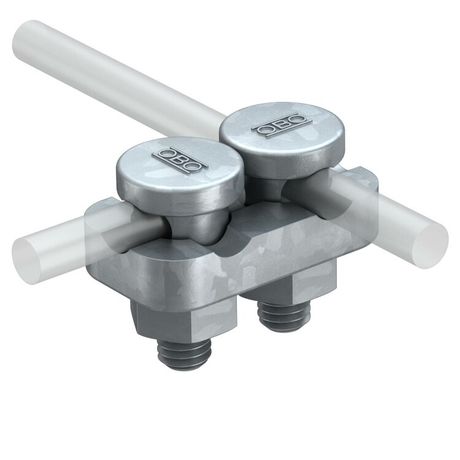

Клемма крепежная для проволоки, двойная (5002 DIN-FT) | 5304202 OBO Bettermann

Клемма крепежная для проволоки и прутка, двойная, DIN-FT от OBO BETTERMANN (арт. 5304202) предназначена для надежного механического крепления и электрического соединения металлических проводников диаметром 8–10 мм в системах уравнивания потенциалов и заземления.

Назначение и область применения

Эта клемма используется для создания постоянного электрического контакта между проволокой, прутком или другим металлическим элементом и системой заземления или уравнивания потенциалов. Подходит для установки на стальных конструкциях, трубопроводах, арматуре бетона, каркасах оборудования. Применяется в промышленных объектах, энергообъектах, зданиях с повышенными требованиями к защите от молнии и перенапряжений.

Технические характеристики

• Тип: двойная клемма с двумя зажимами
• Совместимый проводник: 8–10 мм (диаметр круглого прутка или толщины плоской проволоки)
• Материал корпуса: сталь с горячим цинкованием - обеспечивает долговечную коррозионную стойкость
• Крепление: два зажимных винта с гайками и стопорными шайбами с упругими зубцами - предотвращают самопроизвольное ослабление
• Упор для соединения: изготовлен из литого цинка или омедненного литого цинка - гарантирует низкое переходное сопротивление
• Соответствие стандартам: VDE 0185-305 (IEC 62305)
• Артикул: 5304202

Совместимость и монтаж

Клемма крепежная для проволоки и прутка, двойная, DIN-FT совместима с любыми стальными, медными или алюминиевыми проводниками диаметром 8–10 мм. Для монтажа:

• Разместите проводник между двумя контактными поверхностями упора
• Затяните оба зажимных винта равномерно до упора - не переусердствуйте, чтобы не повредить резьбу
• Убедитесь, что стопорные шайбы плотно прилегают к поверхности - их зубцы должны врезаться в основание
• Фиксация возможна на вертикальных, горизонтальных и наклонных поверхностях

Не требует сверления - крепится через отверстия в корпусе с помощью болтов/шпилек. Учитывайте посадочные размеры при проектировании места установки.

Безопасность и стандарты

Изделие соответствует нормам VDE 0185-305 (эквивалент IEC 62305), которые регламентируют системы защиты от молнии и уравнивания потенциалов. Горячее цинкование обеспечивает соответствие требованиям к долговечности в агрессивных средах. Соединение с проводником выполнено так, чтобы минимизировать риск нагрева при протекании тока молнии или аварийного тока замыкания.

Преимущества

• Два независимых зажима обеспечивают надежный контакт даже при деформации проводника
• Упругие стопорные шайбы исключают самоотвинчивание при вибрациях
• Литой цинковый упор снижает переходное сопротивление и увеличивает срок службы соединения
• Горячее цинкование защищает от коррозии в условиях высокой влажности, химических воздействий и открытого воздуха
• Совместима с другими компонентами серии TBS от OBO BETTERMANN - позволяет собирать единые системы заземления

Ограничения применения

• Не предназначен для проводников меньше 8 мм или больше 10 мм - при несоответствии возможен плохой контакт или повреждение винтов
• Не рекомендуется использовать в местах с частыми ударными нагрузками без дополнительной фиксации
• Не является изоляционным элементом - все части клеммы находятся под потенциалом
• Не применяется в качестве точки подключения кабеля - только для жестких проводников (проволока, пруток)

Примеры использования

• Подключение стальной арматуры фундамента к контуру заземления здания
• Соединение стального каркаса технологического оборудования с системой уравнивания потенциалов
• Фиксация медного прутка в качестве выносного заземлителя на внешней стене
• Обеспечение электрической связи между трубопроводами и системой молниезащиты

Практические советы

• Перед монтажом очистите поверхность проводника от краски, ржавчины и оксидов - особенно важно при использовании стали
• Проверьте затяжку винтов через 1–2 недели после установки - возможно легкое оседание материала
• Для длительной эксплуатации вне помещений используйте эту клемму вместе с герметиками типа OBO SikaFix - продлевает срок службы
• При необходимости удлинения проводника - комбинируйте с ответвительными клеммами серии TBS от OBO BETTERMANN
• Артикул 5304202 - единственный вариант этой модели; аналоги других брендов могут иметь отличную форму или материал упора - проверяйте соответствие стандартам
