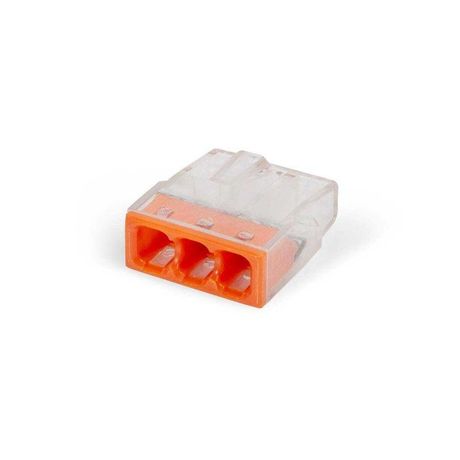

Клемма миниатюрная СМК 2273-203 | 87653 КВТ

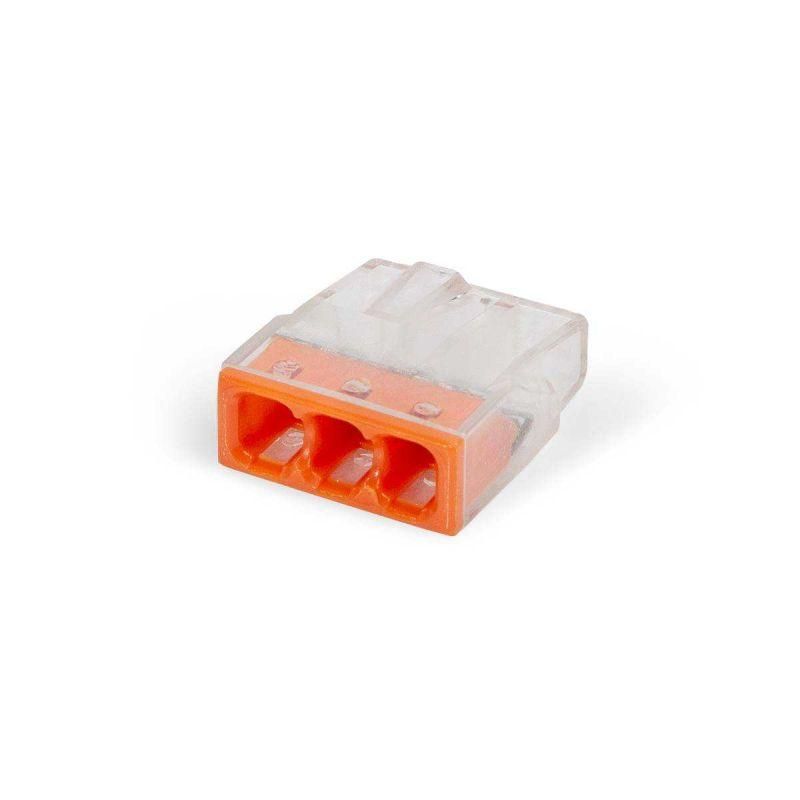

Клемма миниатюрная СМК 2273-203 КВТ - компактное устройство для безопасного и надёжного соединения одножильных медных проводников сечением 0,5–2,5 мм2 в распределительных коробках и электрошкафах. Благодаря прозрачному корпусу и трём отдельным зажимам, она упрощает контроль качества монтажа и снижает риск ошибок.

Назначение и область применения

Клемма миниатюрная СМК 2273-203 КВТ используется для создания разъёмных соединений между одножильными медными проводами в слаботочных и силовых цепях. Подходит для установки в распределительных коробках, щитах управления, светильниках, автоматике оборудования. Часто применяется в жилищном строительстве, ремонте электросетей и сборке панельного оборудования.

Технические характеристики

• Номинальное напряжение: 450 В - обеспечивает работу в сетях переменного тока до 450 В, включая бытовую сеть 220/380 В;
• Рабочий диапазон сечения провода: 0,5 – 2,5 мм2 - один тип клеммы поддерживает три стандарта сечения без необходимости менять оборудование;
• Количество зажимов: 3 - каждый из них изолирован и работает автономно, предотвращая перекрёстные помехи;
• Тип проводника: однопроволочные (монолитные) медные - не многожильные гибкие провода;
• Цвет корпуса: оранжевый - уникальная цветовая маркировка, соответствующая типоразмеру, ускоряет идентификацию при монтаже;
• Защита IP20 - предотвращает доступ пальцев к токоведущим частям, но не рассчитана на воздействие воды или пыли.

Совместимость и монтаж

Клемма миниатюрная СМК 2273-203 КВТ совместима только с одножильными медными проводами. Для работы требуется зачистить изоляцию на 6–8 мм. Монтаж выполняется вручную: провод вставляется в зажим до упора, фиксируется усилием пальца - никаких отверток, клещей или других инструментов не нужны. Все три зажима выстроены в одну линию, что позволяет плотно укладывать клемму даже в ограниченном пространстве.

Безопасность и стандарты

Клемма миниатюрная СМК 2273-203 КВТ выполнена из самозатухающего термостойкого пластика, соответствует требованиям безопасности EN 60947-7-1. Прозрачная крышка и бортовые выступы обеспечивают защиту от случайного прикосновения к токоведущим элементам. Отсутствие контактной пасты исключает риск химической коррозии и проскальзывания жилы.

Преимущества

• Удобный контроль: через прозрачный корпус видно, насколько глубоко вошла жила - можно сразу заметить недостаточно зачищенную или слишком длинную часть провода;
• Экономия места: линейная компоновка трёх зажимов занимает меньше места, чем круглые аналогичные решения;
• Индикация типа: яркая оранжевая окраска указывает на рабочий диапазон 0,5–2,5 мм2 - легко отличается от других моделей в наборе;
• Высокая надёжность: механический зажим гарантирует постоянный контакт без прогара, нагрева или окисления;
• Быстрый монтаж: работа без инструментов снижает время установки и уменьшает вероятность человеческой ошибки.

Ограничения применения

• Не для многожильных проводов - они могут деформироваться, вызвать плохой контакт или выпасть из зажима;
• Не предназначен для открытых площадок или помещений с высокой влажностью - класс защиты IP20 не допускает попадания жидкости;
• Запрещено использовать в цепях выше 450 В - превышение напряжения может привести к пробою изоляции;
• Не рекомендовано применение в условиях постоянных вибраций - возможен ослабление зажима при длительной нагрузке.

Примеры использования

• Объединение фазных проводов в распределительной коробке квартиры;
• Подключение освещения к выключателям в офисных помещениях;
• Сборка шкафа управления насосной станцией с несколькими входящими линиями;
• Монтаж сигнализационных цепей в системах видеонаблюдения.

Практические советы

• Перед вводом провода всегда проверяйте длину зачистки - оптимально 6–8 мм; менее 5 мм - плохо фиксируется, более 10 мм - риск замыкания на соседний зажим;
• При использовании нескольких таких клемм в одном месте - группируйте их по цветовой метке, чтобы не спутать диапазоны сечений;
• Если провод после монтажа легко вытянуть - значит, он не был полностью вставлен. Переставьте его заново;
• Не используйте эту клемму вместо ответвителя для мощных потребителей - её максимальная нагрузка ограничена сечением 2,5 мм2 и напряжением 450 В.
