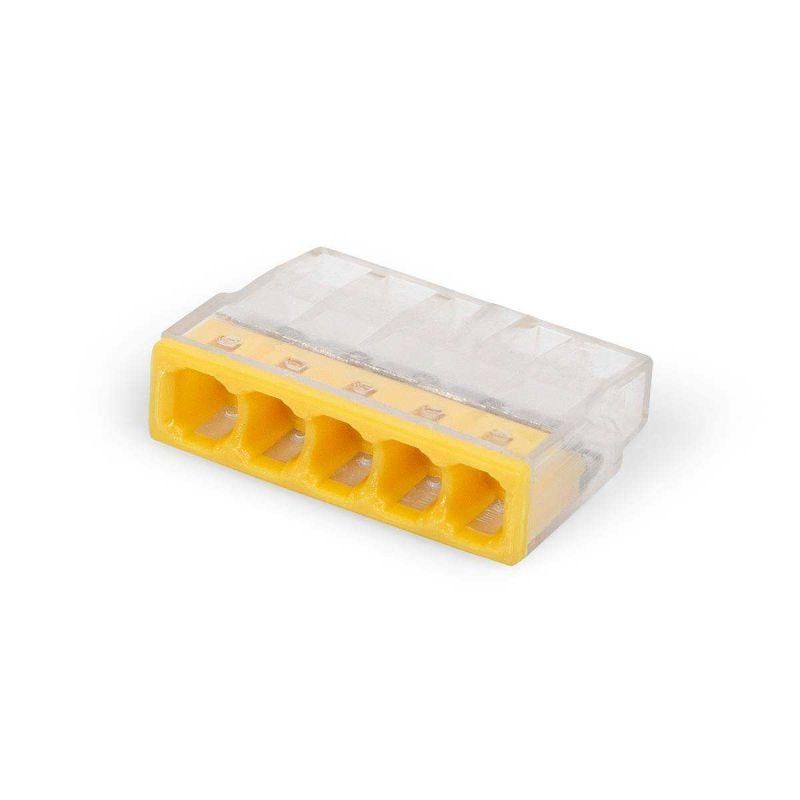

Клемма миниатюрная СМК 2273-205 | 87655 КВТ

Клемма миниатюрная СМК 2273-205 КВТ - компактное устройство для безопасного и надёжного соединения одножильных медных проводников сечением 0,5–2,5 мм2 в распределительных коробках и электрошкафах. Благодаря прозрачному корпусу и цветовой маркировке, её легко использовать как при монтаже, так и при последующем обслуживании.

Назначение и область применения

Клемма миниатюрная СМК 2273-205 КВТ предназначена для создания разъёмных соединений между одножильными медными проводами в слаботочных и силовых цепях постоянного и переменного тока. Подходит для установки в распределительных коробках, щитах управления, оборудовании автоматизации, освещении, системах безопасности и других местах, где важны компактность, доступность проверки и устойчивость контакта.

Технические характеристики

• Номинальное напряжение: 450 В
• Рабочий диапазон сечения провода: 0,5 – 2,5 мм2
• Количество зажимов: 5
• Тип проводника: однопроволочные (монолитные) медные
• Цвет корпуса: желтый
• Корпус: прозрачный, без контактной пасты

Совместимость и монтаж

Клемма миниатюрная СМК 2273-205 КВТ совместима только с одножильными медными проводами. Не применяйте многожильные или алюминиевые провода - они не обеспечивают надёжного контакта. Монтаж выполняется вручную: достаточно вставить подготовленный провод в гнездо до упора. Инструменты не нужны. Все 5 зажимов расположены в одну линию - это снижает риск перегрузки места сборки и ускоряет работу. Прозрачная крышка позволяет видеть, насколько глубоко вошёл провод, а смотровые окна показывают качество зачистки изоляции.

Безопасность и стандарты

Клемма миниатюрная СМК 2273-205 КВТ обеспечивает защиту от случайного прикосновения к токоведущим элементам благодаря закрытой конструкции. Корпус выполнен из самозагасающего материала, соответствующего требованиям горючести. Хотя сертификаты не указаны, изделие проектировалось с учётом норм безопасности для внутренней установки в соответствии с практикой ЕЭК. Для работы на высоких нагрузках соблюдайте максимальное напряжение 450 В.

Преимущества

• Удобная линейная компоновка - экономит пространство внутри коробки
• Цветовая маркировка (жёлтый) сразу указывает на типоразмер, предотвращая путаницу при использовании нескольких моделей
• Прозрачный корпус позволяет визуально контролировать состояние соединения без вскрытия
• Каждый провод фиксируется отдельно - исключается механическая порча соседних жил
• Не требуется применение инструментов - монтаж возможен даже в труднодоступных местах
• Гарантирована стабильность контакта, что снижает риск нагрева и короткого замыкания

Ограничения применения

• Не многожильные провода - они деформируются и теряют контакт
• Запрещено использование с алюминием - возникает оксидация и потеря проводимости
• Не рассчитана на внешнюю установку - IP-защита не предусмотрена
• Не рекомендовано для цепей выше 450 В - есть риск пробоя
• Не предназначен для частых демонтажей - после нескольких разборок возможно ослабление зажима

Примеры использования

• Объединение проводов освещения в распределительной коробке квартиры
• Подключение датчиков движения и световых сигнализаций в шкафу АВР
• Соединение проводов в системах видеонаблюдения и домашней автоматики
• Фиксация выходов реле и таймеров в пульте управления станком
• Переборка старой проводки - замена скруток на надёжные клеммы

Практические советы

• Защитите провод от изоляции на 6–8 мм - меньше не войдёт, больше выступит и может вызвать замыкание
• Используйте только жёсткий одножильный провод; мягкие многожильные лучше запрессовать в наконечники
• Проверьте, что все жилы полностью вошли в свои гнёзда - через прозрачный корпус это хорошо видно
• При групповом монтаже используйте клеммы одного типа (например, все жёлтые) - это уменьшает вероятность ошибки
• Не затягивайте провод - он фиксируется просто вставкой, лишнее давление повредит механизм
• Храните в сухом месте - хотя корпус герметичен, влага может попасть при открытых входах
